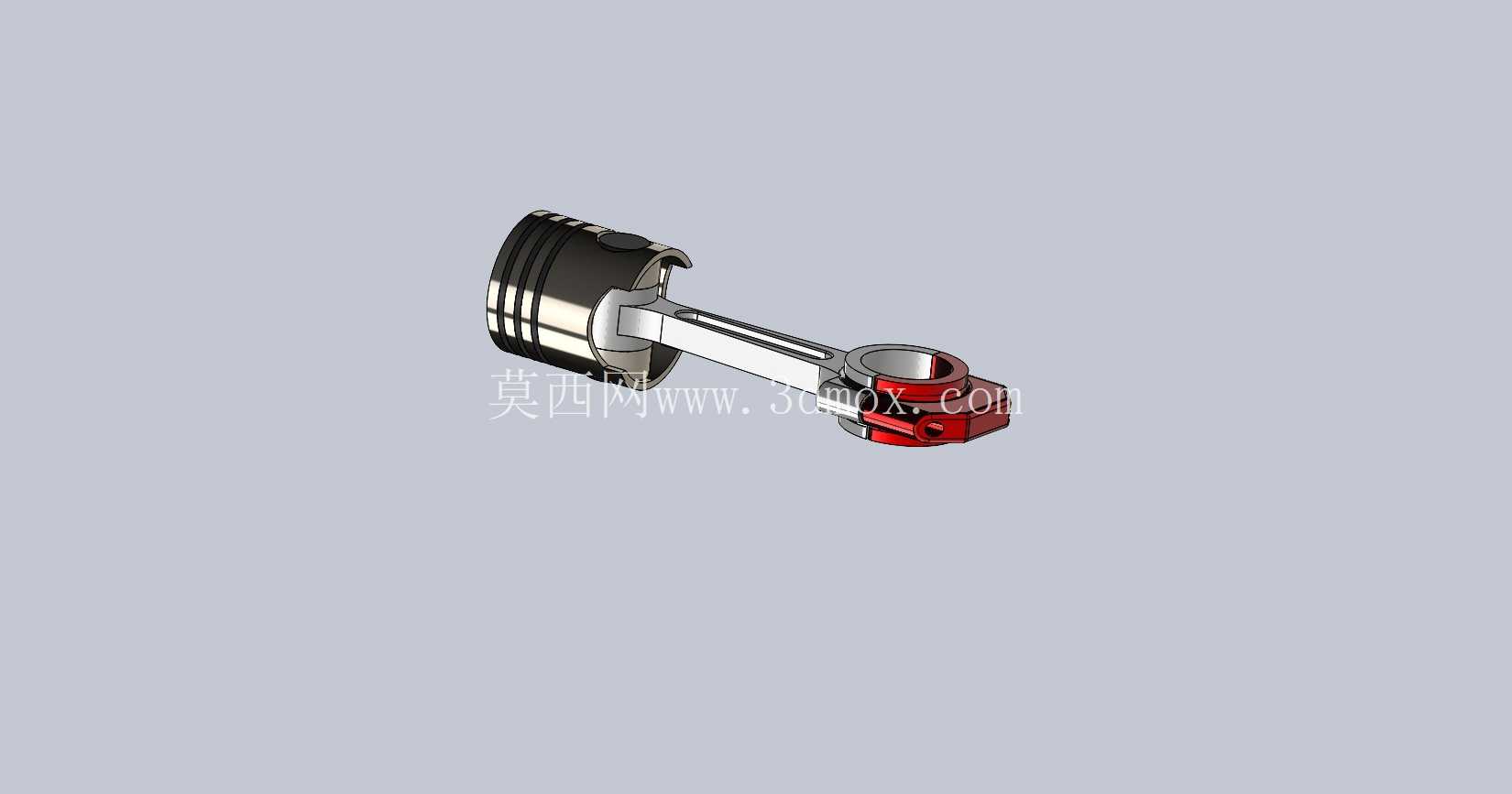

内燃机活塞连杆组件结构设计

　　这套活塞连杆组件是内燃机曲柄连杆机构的核心运动部件，主要承担气缸内燃烧压力传递、往复运动向旋转运动转换的核心功能，广泛适配小排量四冲程汽油机、通用动力汽油机以及小型柴油机组的动力输出需求，在园林机械、小型发电机组、摩托车、通用农用动力设备的动力单元中都能见到同结构组件的应用。从实际工况出发，活塞头部的环槽结构预留了气环与油环的安装位置，三道环槽的尺寸公差直接决定气缸密封性能，设计时需要结合缸径的热膨胀系数预留合适的配合间隙，避免热态工作时活塞卡滞，同时保证冷态启动时不会出现窜气、烧机油的问题。活塞销孔的同轴度要求控制在0.01mm以内，销座部位的加强筋结构分散了燃烧爆发瞬间的冲击载荷，避免应力集中导致的销座开裂问题。

　　连杆部分采用工字形截面设计，在保证整体抗弯、抗扭强度的前提下尽可能降低往复运动质量，减少曲轴运转时的不平衡惯性力，连杆大小头的孔位平行度直接影响活塞在气缸内的运动姿态，一旦平行度超差，会出现活塞偏磨、拉缸、环组异常磨损等连锁故障。设计过程中需要反复校核活塞在上止点、下止点位置时与气缸盖、曲轴平衡块的运动间隙，尤其是活塞裙部的型线设计，采用中凸变椭圆的型面结构，适配活塞工作时的热变形与受力变形，保证裙部与缸壁的接触压力均匀分布，避免局部点接触造成的拉伤。

　　安装边界上，活塞的总长度、连杆中心距需要与对应机型的气缸行程、压缩比参数匹配，连杆大头的剖分结构采用斜切口设计，方便从气缸体侧方完成装配，大头轴瓦的定位槽位置需要与曲轴连杆轴颈的油孔对齐，保证压力润滑油能够顺利到达摩擦副表面形成油膜。实际应用中，这套组件的运动精度直接决定内燃机的运转平顺性、燃油消耗率与使用寿命，建模时对活塞环槽的倒角、连杆小头的油孔、活塞顶部的燃烧室凹坑结构都做了细节还原，能够直接用于运动仿真、干涉检查以及教学演示场景，也可以作为同类型动力组件改型设计的基础参考模型，帮助设计人员快速完成结构校核与尺寸匹配，减少重复建模的工作量。

　　在结构细节处理上，活塞顶部的避阀坑位置对应配气机构的气门运动轨迹，避免气门升程最大时与活塞发生碰撞，连杆杆身的过渡圆角做了圆弧处理，降低应力集中系数，活塞内腔的加强筋布局兼顾了结构强度与轻量化需求，避免不必要的质量增加带来的惯性力损耗。
