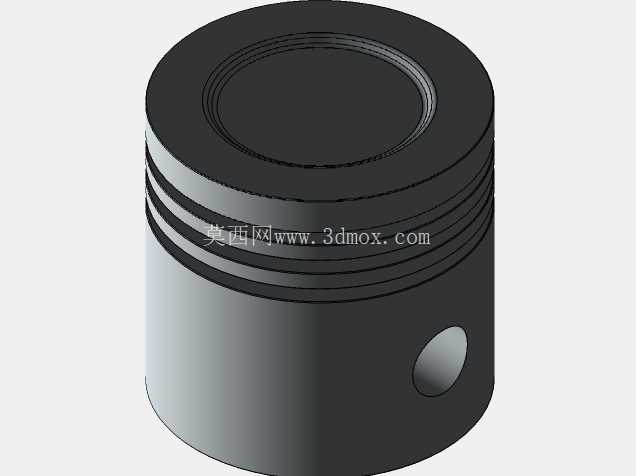

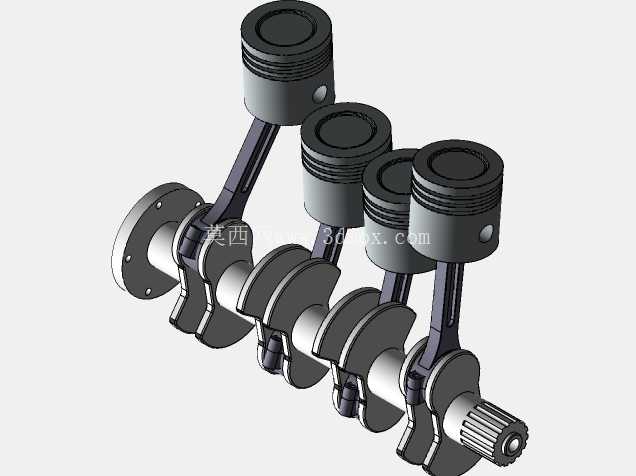

这套直列四缸曲柄活塞传动结构,是往复式内燃机实现热能向机械能转换的核心执行单元,广泛适配民用乘用车、轻型商用车、小型工程机械的四冲程汽油或柴油动力系统,是动力输出路径上最核心的运动副组合。整套结构的设计逻辑完全围绕四缸机的做功间隔角展开,四个活塞沿曲轴轴向等距排布,相邻曲柄销的相位角设置为180度,能够保证四个气缸按照1-3-4-2或者1-2-4-3的固定做功顺序交替输出动力,让曲轴端的输出扭矩波动控制在合理区间,避免动力输出出现明显的断档冲击,同时也能平衡一阶往复惯性力,降低整机运行过程中的振动幅度。从结构组成来看,每个活塞单元都包含活塞本体、活塞环组、活塞销、连杆部件,活塞头部设计有三道环槽,分别对应两道气环与一道油环,气环负责密封燃烧室的高压燃气,避免做功行程的气体下窜到曲轴箱,油环则负责刮除气缸壁上多余的润滑油,防止机油窜入燃烧室参与燃烧造成积碳与机油损耗。活塞裙部采用了微椭圆的型线设计,能够抵消热态下活塞受热膨胀带来的尺寸变化,避免冷态敲缸、热态拉缸的故障出现,活塞销采用全浮式设计,工作状态下可以在活塞销座与连杆小头衬套之间自由转动,让磨损均匀分布在接触表面,延长部件的使用寿命。

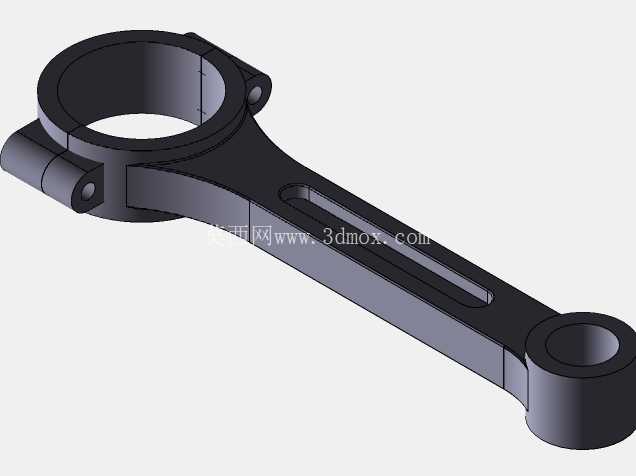

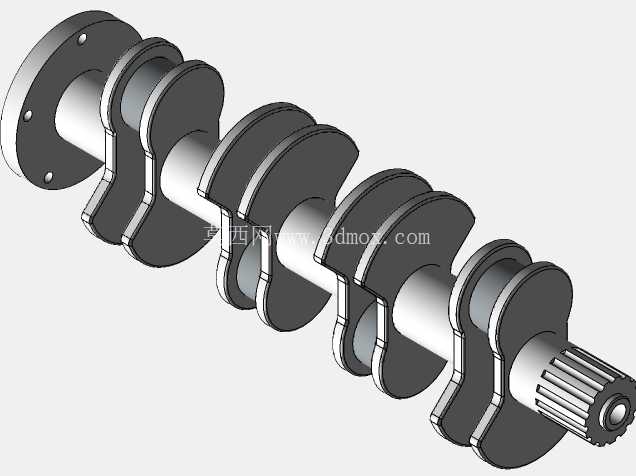

连杆部分采用了工字形截面的杆身设计,在保证足够的抗弯、抗扭强度的前提下尽可能降低往复运动的质量,减少惯性力对曲轴轴承的冲击,连杆大头采用剖分式结构,通过连杆螺栓与连杆盖紧固在曲轴的曲柄销上,轴瓦表面的减磨合金层能够在润滑油膜的作用下降低摩擦阻力,同时承受做功行程传递来的爆发压力。曲轴部分采用整体式锻造结构,四个曲柄销与五个主轴颈的排布完全匹配直列四缸的平衡需求,曲轴前端预留有正时传动机构、皮带轮的安装接口,后端设计有飞轮连接的法兰面与油封轴颈,能够保证动力平稳输出到离合器或者液力变矩器输入端,同时避免曲轴箱的机油从后端渗漏。
从安装边界来看,整套机构的轴向尺寸适配主流1.0L-2.0L排量的直列四缸气缸体中心距要求,活塞的行程与缸径的比值设置在合理区间,兼顾低速扭矩输出与高转速区间的动力响应,活塞在上止点位置时,活塞顶部与气缸盖燃烧室的压缩余隙严格控制在设计值范围内,保证压缩比符合整机的燃烧系统设计要求,不会出现余隙过大导致压缩比不足、余隙过小导致活塞碰气门的故障。在实际运行过程中,活塞在气缸内做上下往复直线运动,通过连杆将作用力传递到曲柄销,驱动曲轴做连续的旋转运动,进气行程中活塞下行吸入新鲜混合气,压缩行程中活塞上行压缩缸内工质,做功行程中燃气爆发推动活塞下行输出动力,排气行程中活塞上行将燃烧后的废气排出气缸,四个活塞交替动作,让曲轴能够持续输出旋转扭矩,为整车或者设备提供持续的动力来源。
这套结构的建模过程完全按照实际工程设计的公差要求搭建,各个运动副之间的配合间隙都预留了合理的数值,能够直接用于运动仿真分析,验证不同转速下的惯性力平衡情况、活塞运动的侧压力变化、连杆的受力变形趋势,也可以作为教学演示模型,直观展示四冲程内燃机曲柄连杆机构的运动原理,帮助初学者理解内燃机的动力传递路径。在实际的工程开发中,这类曲柄活塞组件的设计需要反复校核疲劳强度,尤其是连杆杆身、曲柄臂、活塞销座这些应力集中的位置,需要通过有限元分析模拟最高爆发压力下的应力分布,优化圆角过渡结构,避免长期交变载荷作用下出现疲劳断裂的故障,同时还要对活塞的热变形进行仿真分析,优化活塞裙部的型线,保证不同工况下活塞与气缸壁的接触压力均匀分布,减少偏磨现象的出现,延长整机的大修间隔里程。
