这类平板式熔断器主要应用在低压直流配电回路的过流保护场景,常见于新能源储能系统、直流充电桩、大功率工业电源、特种车辆车载配电等场景,作为回路末端的短路、过载保护元件,当回路电流超过额定阈值时,内部熔体会快速熔断切断电路,避免后端用电设备、线束因过流出现热损毁甚至起火风险。不同于传统圆柱型玻璃管、陶瓷管熔断器,这类平板式结构的载流能力更强,接触电阻更低,能够适配大电流持续导通的工况,同时70V的额定电压等级刚好覆盖多数低压直流配电的电压区间,避免高压下灭弧能力不足导致的熔断后拉弧问题。

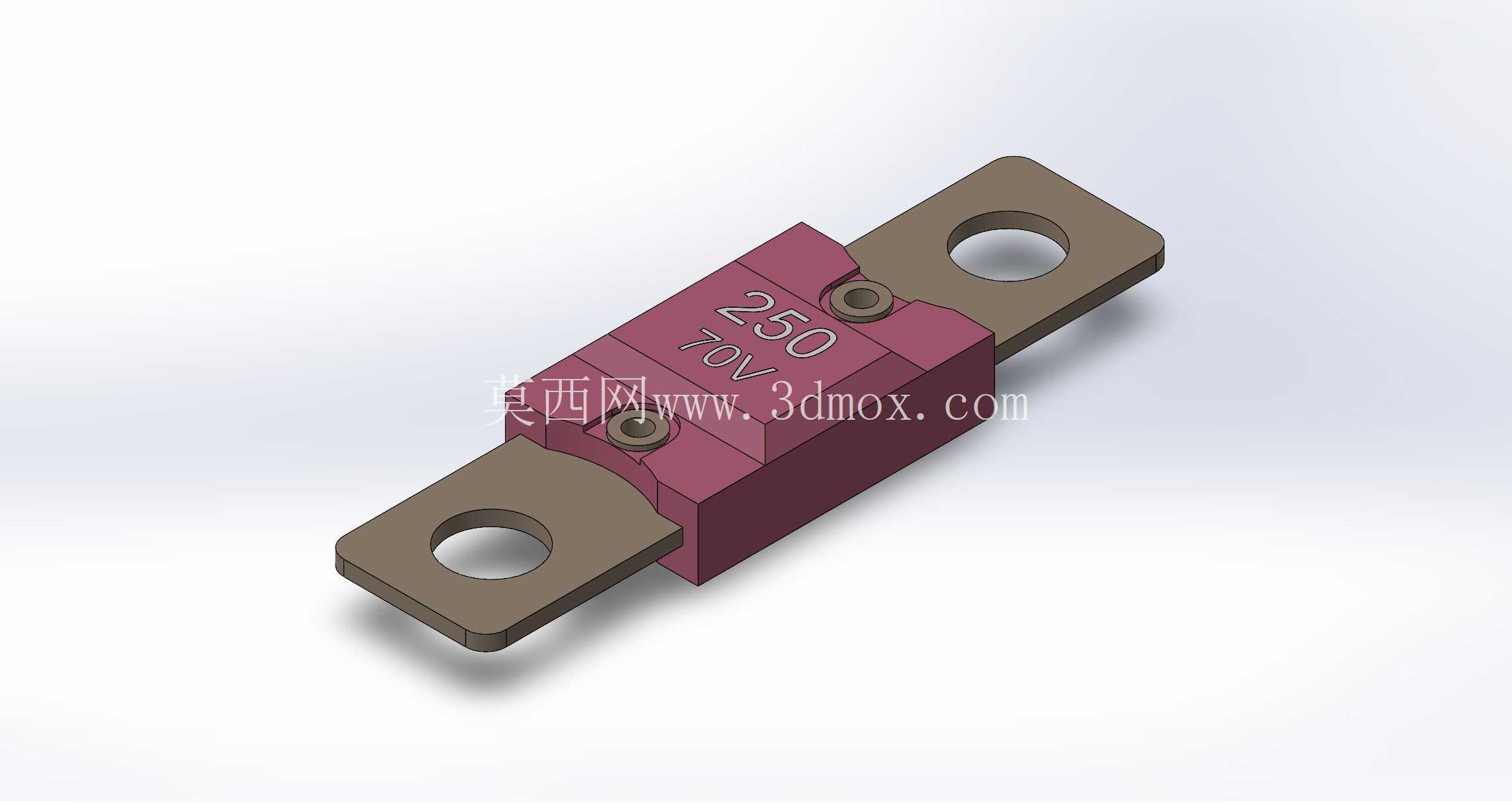

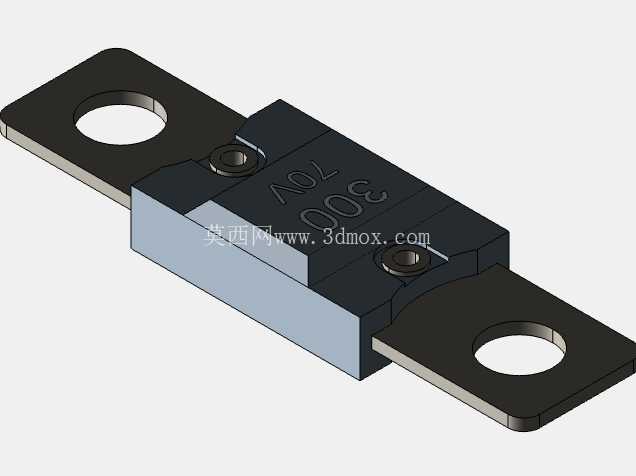

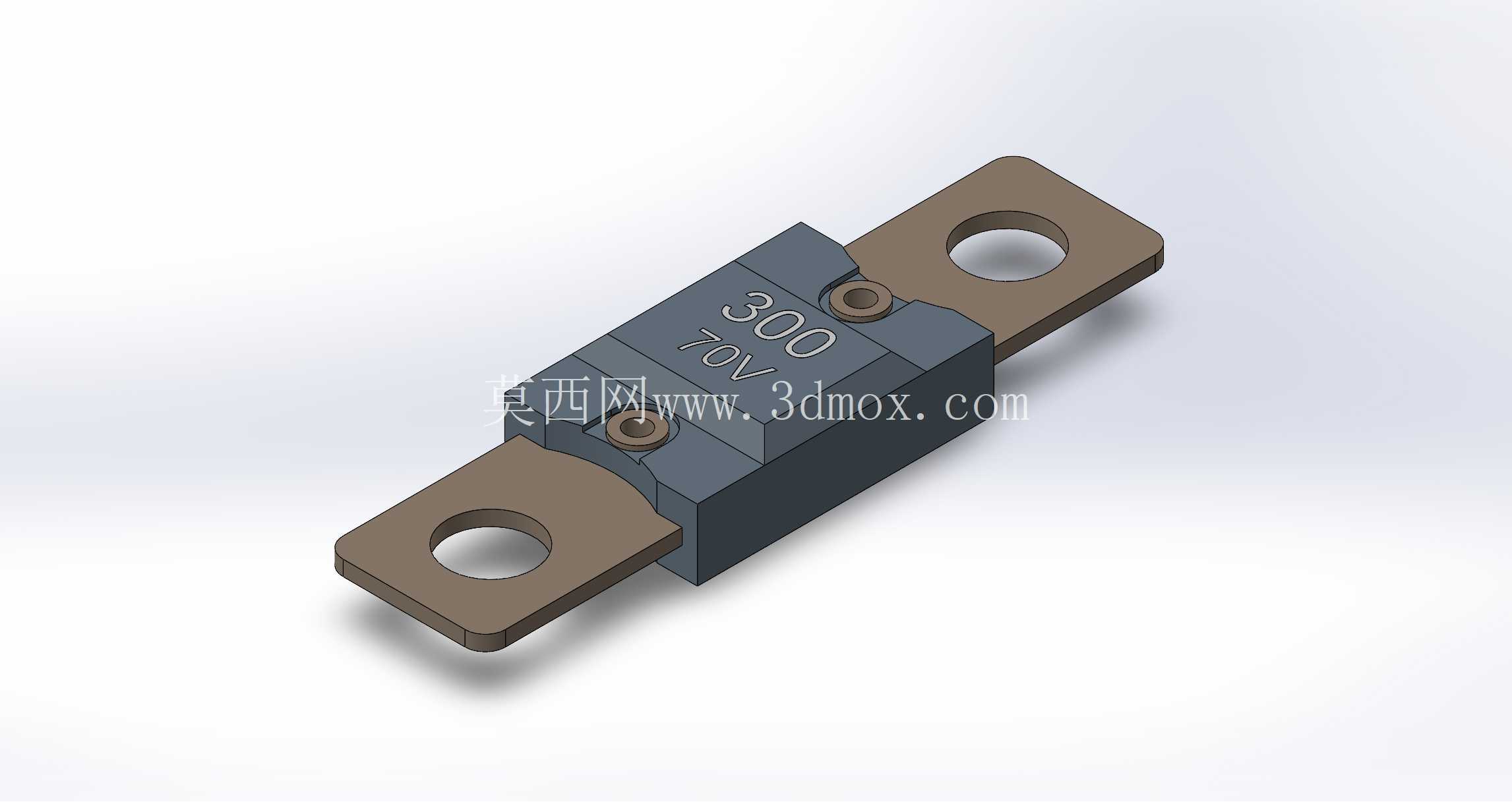

从结构设计角度看,这款熔断器采用两端平板式安装耳的结构,安装耳上预留标准圆形安装孔,可直接通过螺栓固定在铜排、接线端子座上,安装时不需要额外的熔断器底座,能够直接串接在主回路上,减少配电回路的连接节点,降低整体接触电阻。安装耳采用镀锡铜质基材,既保证足够的导电性能,也能避免长期使用过程中接触面氧化导致的接触电阻升高问题。中间的熔体封装部分采用高强度绝缘耐温壳体,壳体表面直接模压额定电流、额定电压参数标识,现场安装、后期运维排查时不需要额外查看铭牌,可直接识别元件参数。

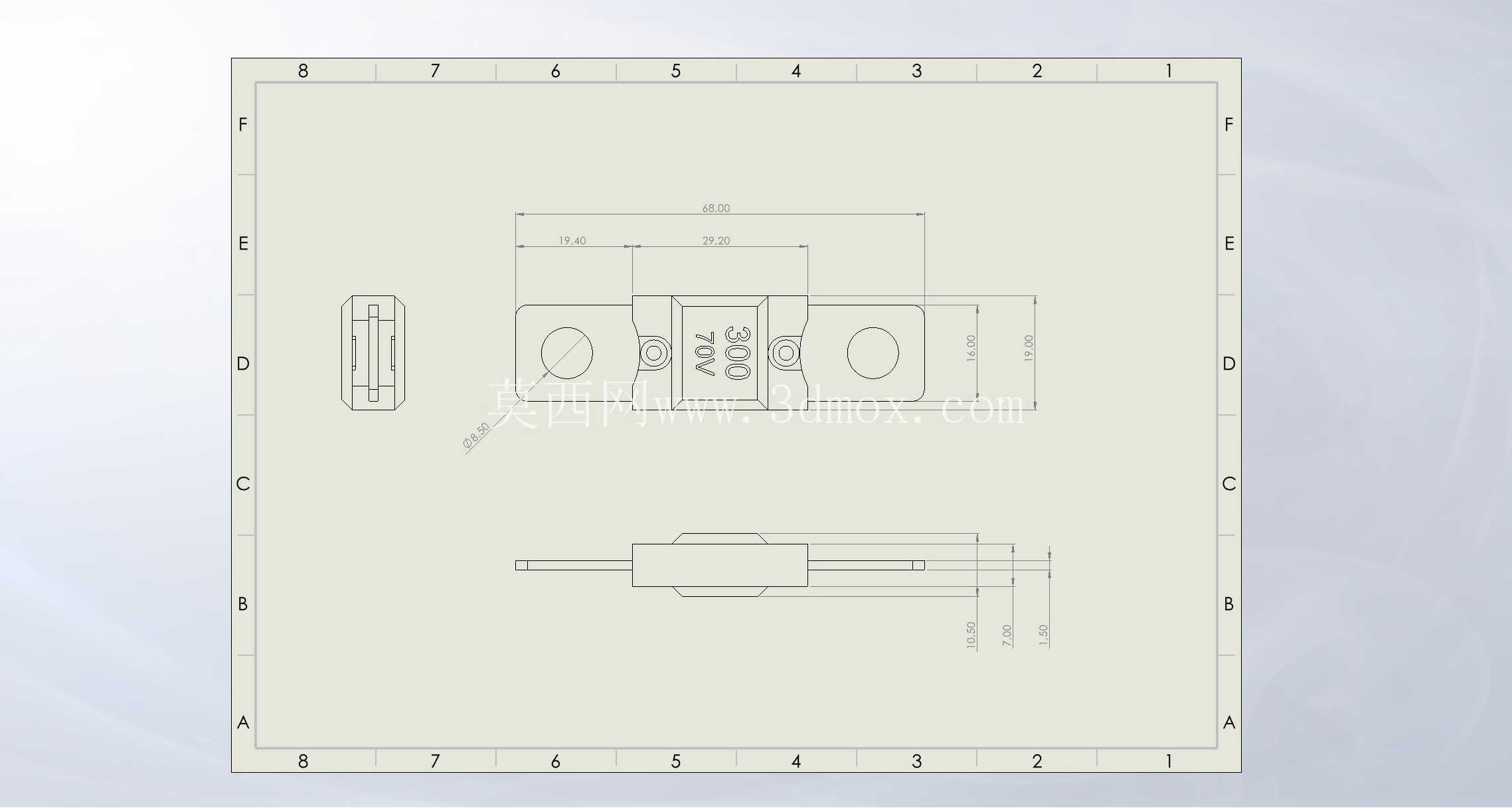

设计过程中首先要明确安装边界约束,同系列不同额定电流规格的产品安装尺寸完全统一,不管是250A还是300A规格,两端安装孔的中心距、安装耳的宽度与厚度、中间壳体的外形尺寸都保持一致,这样在配电系统做电流等级升级、备件替换时,不需要调整原有铜排的开孔位置、安装空间,直接替换即可,大幅降低现场改造成本与备件管理难度。建模时需要重点保证安装孔的位置度公差,两端安装孔的同轴度、中心距公差需要控制在合理范围内,避免安装时出现孔位错位无法装配的问题;同时安装面的平面度也需要做约束,保证安装后螺栓紧固时接触面能够完全贴合,避免局部接触不良导致的工作温升过高。
熔体部分的设计是这类产品的核心,封装在绝缘壳体内部的熔体采用变截面纯铜带结构,根据额定电流的不同调整熔体的狭颈数量与截面积,保证正常工作时熔体的温升在标准允许范围内,出现过流时狭颈处能够快速发热熔断,同时壳体内填充高纯石英砂作为灭弧介质,熔断时产生的电弧能够被石英砂快速冷却熄灭,避免电弧喷出引发相邻元件短路。建模时虽然不需要还原内部石英砂填充的细节,但需要保证壳体内部腔体的尺寸准确,给熔体、灭弧介质预留足够的容纳空间,同时壳体与两端安装耳的配合位置需要设计卡扣与密封结构,避免使用过程中水汽、粉尘进入腔体内部影响绝缘性能。

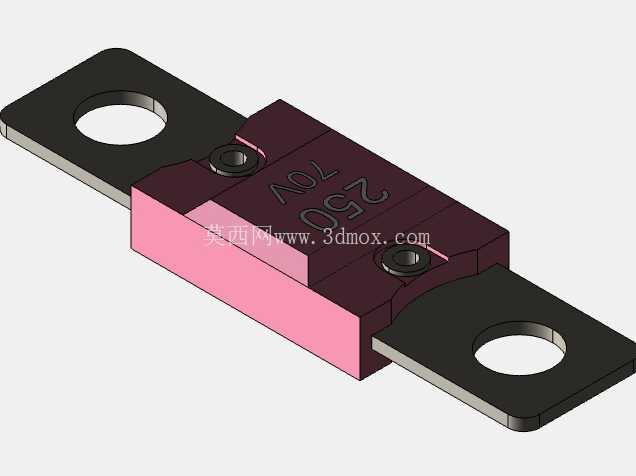

外形结构上,中间绝缘壳体采用凸台加强结构,既提升壳体的机械强度,避免安装紧固时受力开裂,也能增加表面的爬电距离,提升两端导电部分之间的绝缘耐压能力。壳体上预留的两个固定小孔是用来将内部熔体支架与外壳锁紧,避免大电流冲击、振动工况下内部元件出现移位。实际选型应用时,需要根据回路的持续工作电流、峰值冲击电流、工作电压匹配对应额定电流的规格,同时安装时需要保证螺栓的紧固扭矩符合要求,扭矩过小会导致接触电阻偏大工作时发热,扭矩过大则可能导致安装耳变形、壳体开裂。

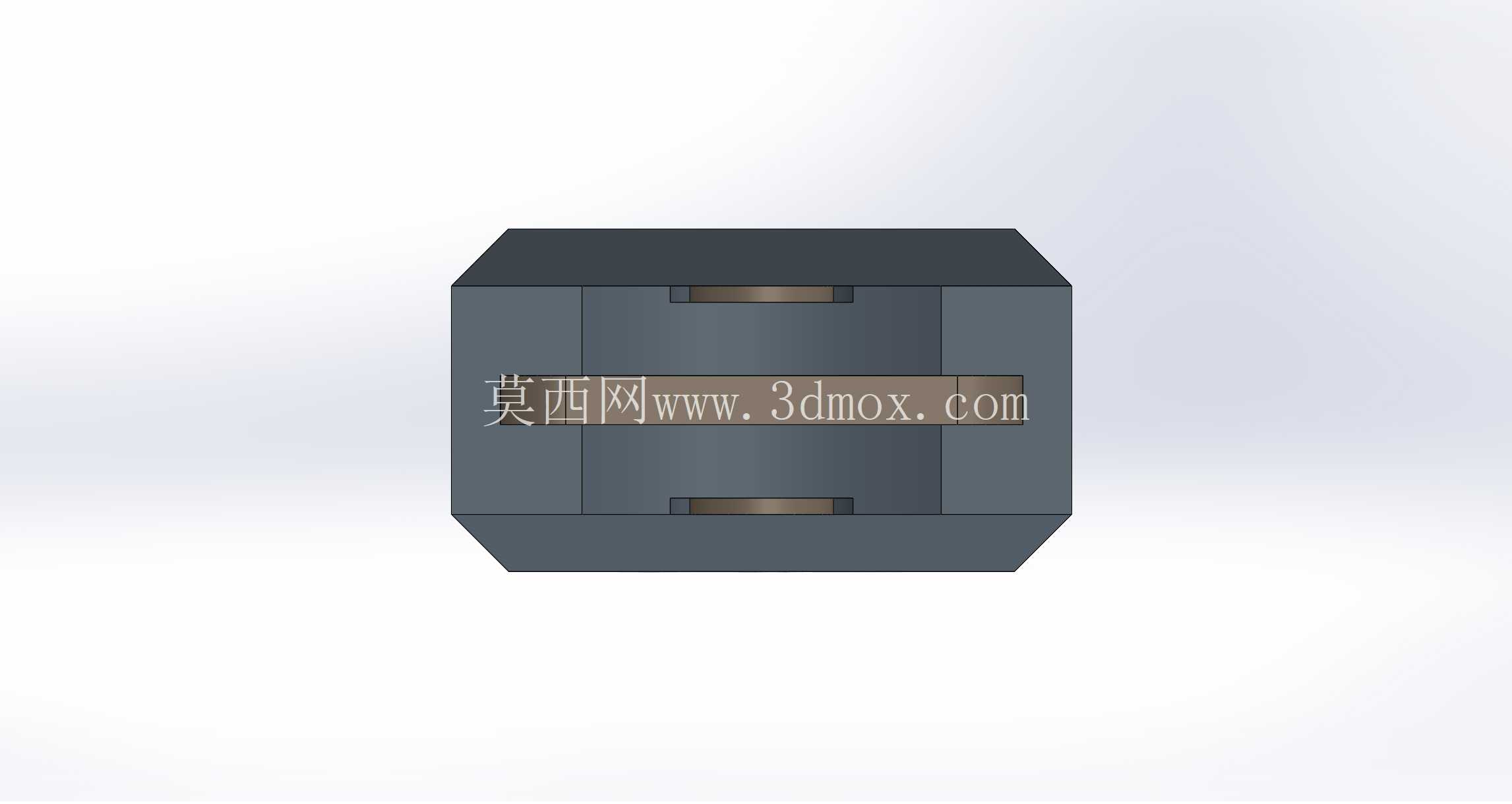

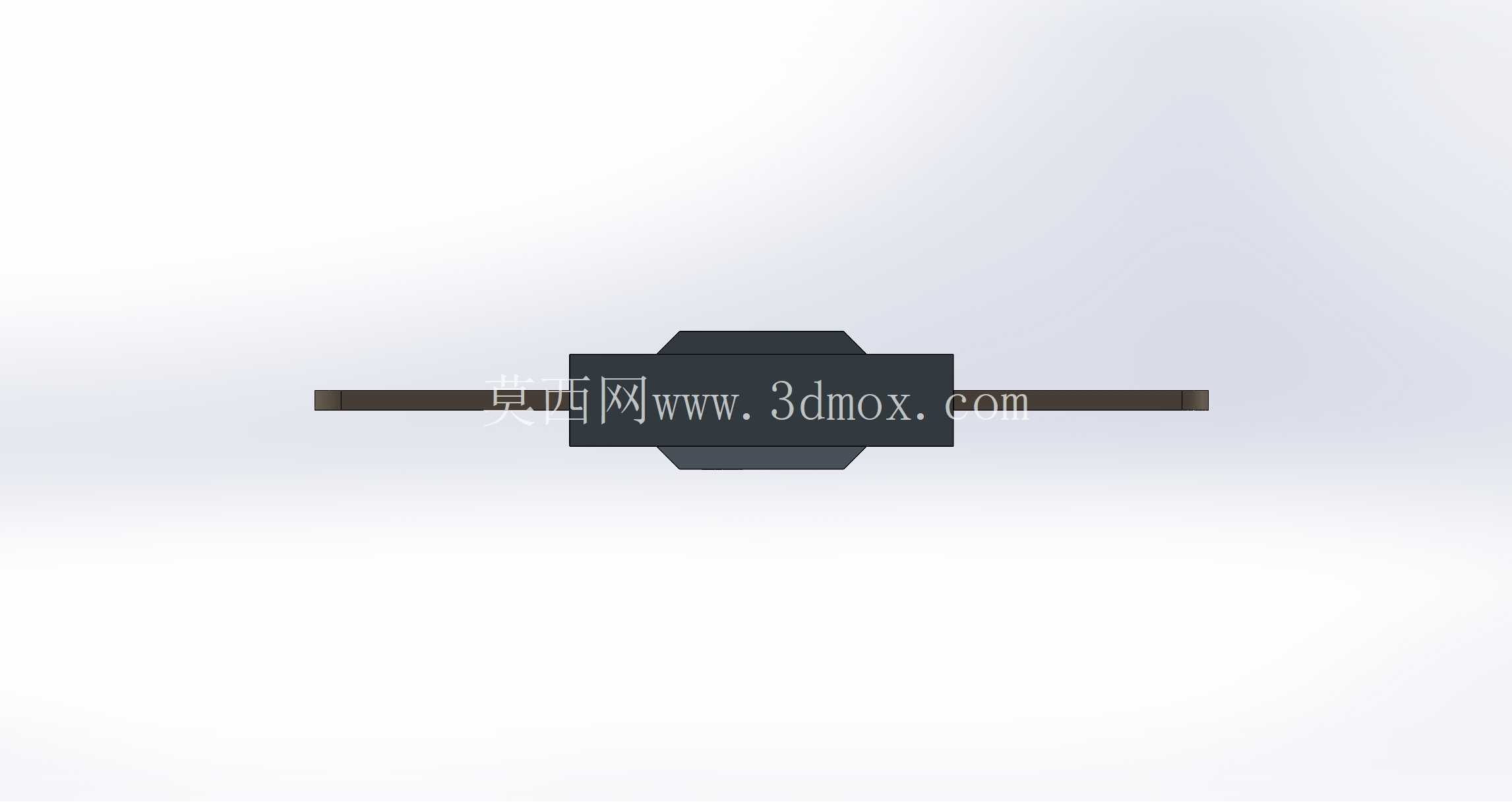

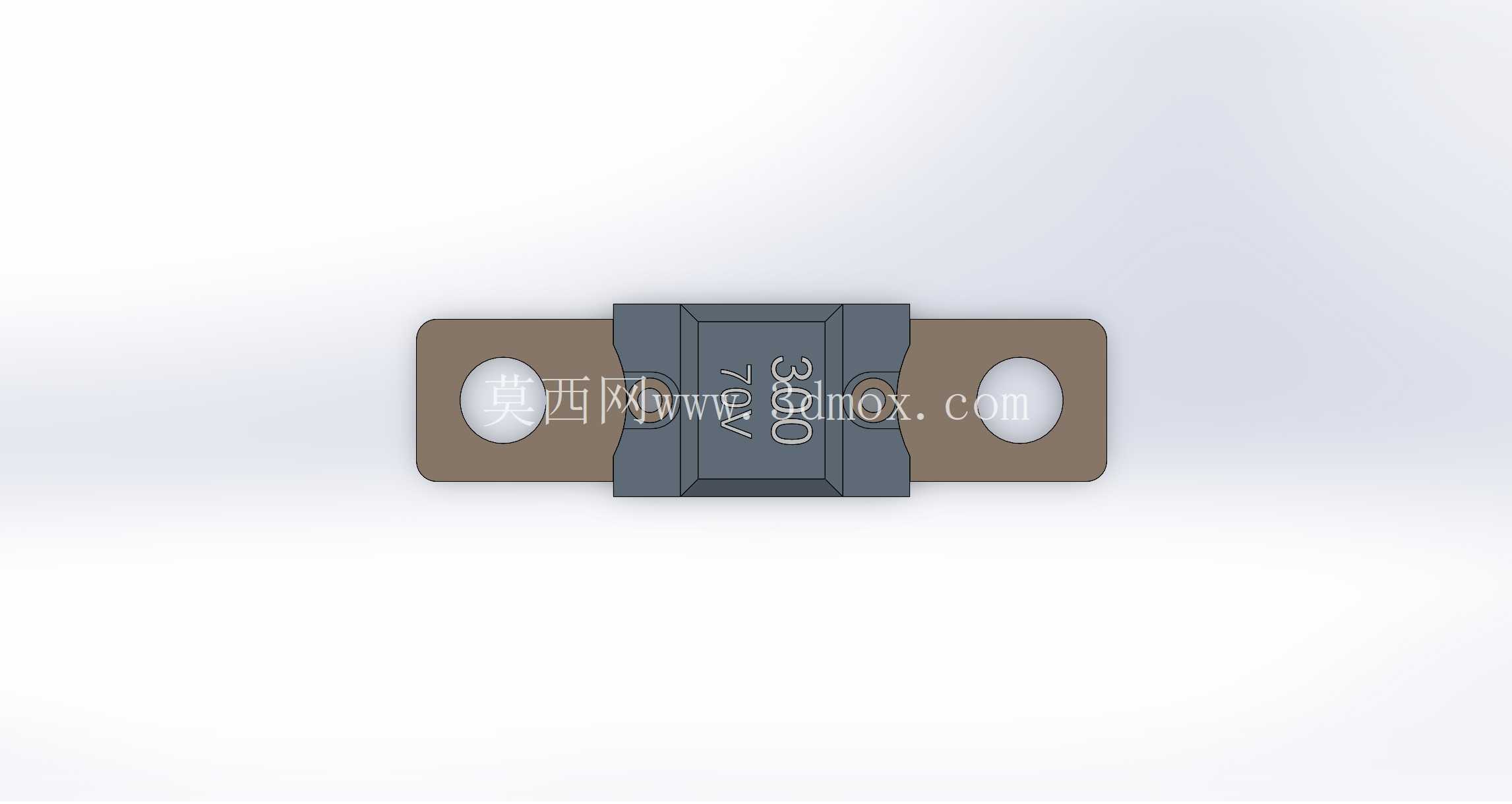

从三维建模的角度看,这类元件的模型主要用于配电系统的装配干涉检查、铜排走向设计,因此建模时不需要做过度的细节简化,要准确还原安装孔位、整体外形轮廓、安装面的位置尺寸,保证在总装装配时能够准确校验安装空间是否足够,相邻元件之间是否存在干涉,铜排折弯角度是否能够匹配熔断器的安装位置。同时模型的材质分配要贴合实际产品,两端导电部分设置为铜质金属材质,中间壳体设置为红色绝缘耐温塑料材质,方便在三维装配环境中快速识别元件类型,提升整体装配设计的效率。这类平板式熔断器相比传统底座安装的熔断器,整体厚度更薄,占用的配电空间更小,在紧凑化设计的配电盒、储能PACK内部的空间利用率更高,能够帮助设计人员在有限的空间内完成大电流回路的保护元件布置。
