四冲程发动机用简易活塞结构设计

　　在小排量通用四冲程内燃机的研发迭代过程中，活塞作为燃烧室核心往复运动部件，其结构合理性直接决定整机的动力输出效率、运行可靠性与服役寿命。本次设计的活塞面向入门级通用动力场景，覆盖小型园林机械动力、便携发电机组动力、轻型摩托动力等对成本控制、轻量化表现有明确要求的应用场景，这类场景下的动力单元往往不需要极端强化的性能输出，但需要在常规工况下保持稳定的密封性能、热传导效率与结构强度，同时兼顾加工便利性与材料成本控制。

　　从实际工况需求出发，这类通用四冲程发动机的活塞长期处于高温、高压、高往复惯性力的工作环境中：燃烧室点火瞬间的燃气最高温度可超过2000℃，活塞顶部直接接触高温燃气，需要将热量通过活塞环传递至缸壁再由冷却系统带走；往复运动过程中，活塞需要承受燃气爆发压力带来的轴向冲击，同时在侧推力作用下与缸壁发生周期性接触摩擦，还要承受活塞销传递的交变连杆作用力，因此材料选择上优先选用Al7075铝合金，该牌号铝合金属于高强度硬铝，密度仅为2.81g/cm³，远低于铸铁材料，能够有效降低往复运动质量，进而减小曲轴连杆机构的惯性负荷，降低整机振动水平；同时其室温抗拉强度可达500MPa以上，经过适当热处理后能够满足常规动力工况下的强度要求，且具备较好的导热性能，能够快速将顶部热量传导出去，降低活塞热变形量。

　　尺寸参数的确定完全匹配对应排量的缸径设计，活塞直径设定为80mm，对应缸径的配合间隙需要根据铝合金热膨胀系数、缸体材料热膨胀系数、工作温度区间做精准计算，避免冷态下间隙过大导致敲缸、热态下间隙过小导致拉缸故障。活塞总高度设定为60mm，该高度设计兼顾了活塞裙部的导向长度与整体轻量化需求：裙部长度足够时，活塞在往复运动过程中的摆角更小，能够减少活塞与缸壁的冲击，降低运行噪声，同时让活塞环组的工作姿态更稳定，提升气缸密封效果，减少燃气下窜与机油上窜的问题；高度控制在60mm也避免了不必要的材料冗余，进一步控制活塞整体质量。

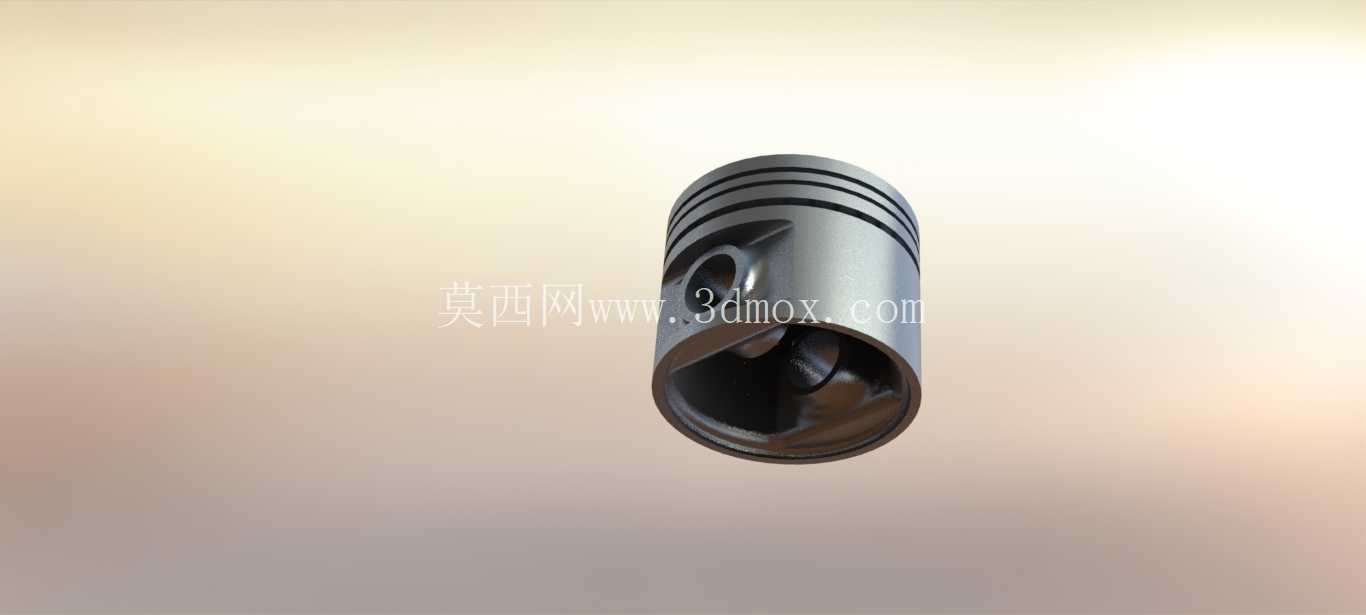

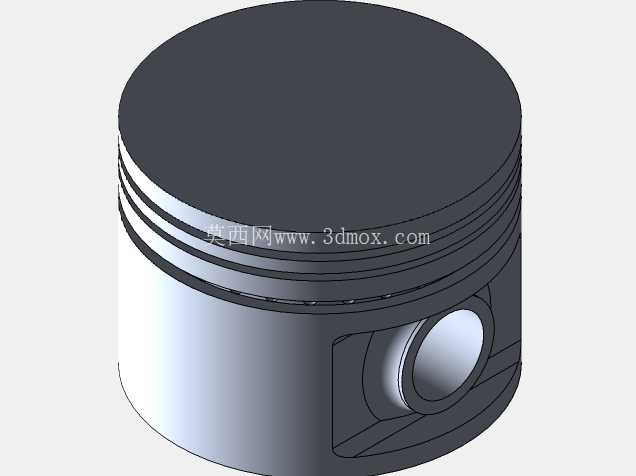

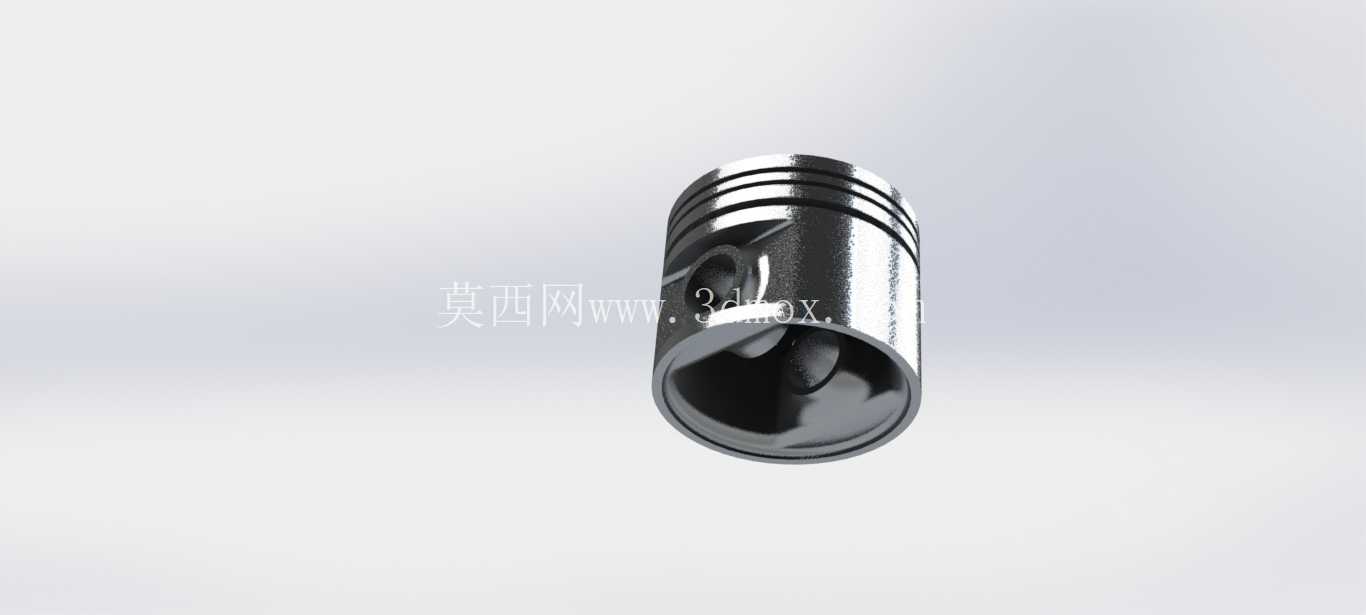

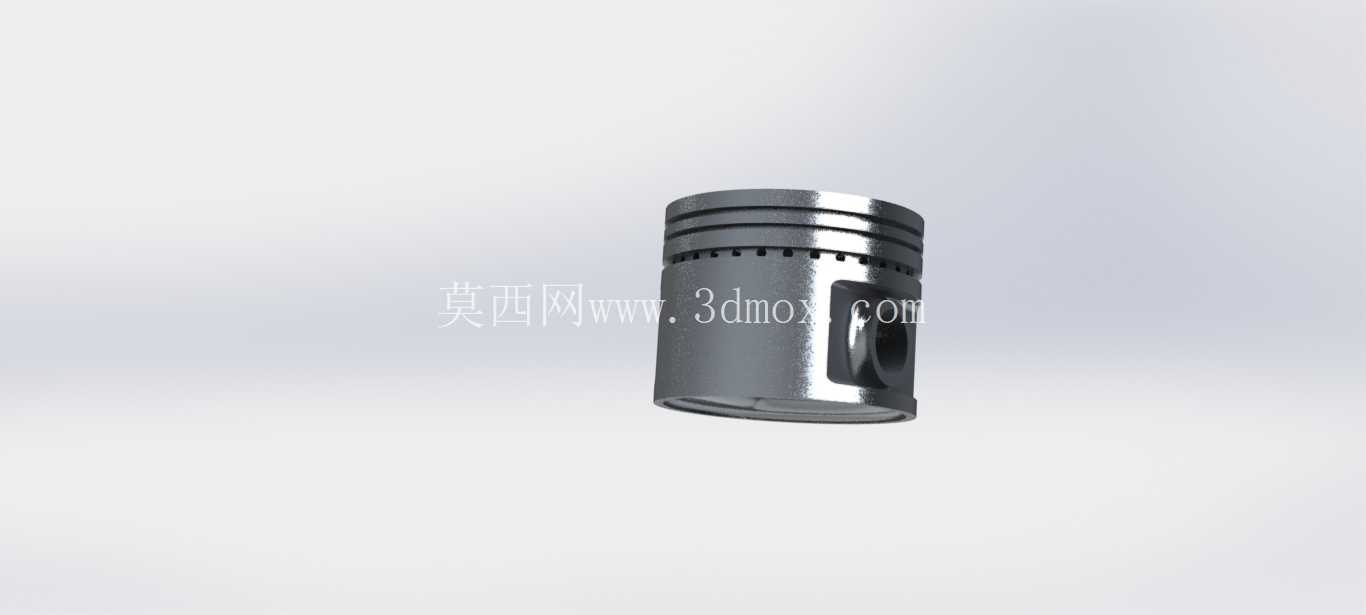

　　结构设计上采用了经典的三环槽布局，顶部两道为气环槽，用于密封燃烧室高压燃气，最下方一道为油环槽，用于刮除缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧。环槽的加工精度直接影响活塞环的工作表现，槽宽尺寸需要与活塞环厚度做精准配合，槽侧平面度、粗糙度需要满足密封要求，防止燃气从环侧间隙泄漏。活塞销孔采用同轴设计，位置根据活塞重心、销座承载能力做了偏移优化，能够缓解活塞换向时的侧击噪声；销座部位做了局部加厚处理，分散活塞销传递的集中载荷，避免高负荷下销座出现开裂问题。活塞顶部采用平顶设计，结构简单加工方便，同时能够让燃烧室形状更紧凑，减少燃烧室表面积，降低散热损失，提升热效率，适配通用型半球形或楔形燃烧室的缸盖设计。活塞裙部设计为椭圆形变椭圆剖面，冷态下裙部与缸壁的接触压力分布更均匀，热态下裙部膨胀后能够保持接近正圆的形态，避免局部接触压力过大导致的拉缸问题，裙部表面预留了涂层加工余量，后续可通过石墨涂层或二硫化钼涂层处理降低摩擦系数，提升初期磨合性能。

　　设计过程中需要重点校核几个核心边界：首先是热变形边界，需要根据活塞不同部位的工作温度分布，计算径向、轴向的热膨胀量，确保在最高工作温度下，活塞各部位与缸壁、活塞环、活塞销的配合间隙处于合理区间，不会出现卡滞或间隙过大的问题；其次是结构强度边界，需要校核燃气最大爆发压力下活塞顶部的弯曲应力、销座部位的挤压应力、裙部的侧推应力，确保在额定工况下各部位的安全系数满足设计要求，不会出现塑性变形或疲劳开裂；最后是运动学边界，需要校核活塞往复运动过程中与气门、燃烧室壁面的运动间隙，确保在上止点附近不会与气门发生碰撞，同时活塞运动到下止点时，裙部不会超出缸套下端面，避免出现卡滞风险。目前该结构设计已经完成基础三维建模，后续还需要结合热力学仿真结果调整局部壁厚分布，对热应力集中的部位做圆角过渡优化，同时完成机械应力疲劳评估，验证不同转速、负荷工况下的结构可靠性，再通过台架试验验证实际动力表现、磨损情况与密封性能，最终完成定型。
