CD-40/20x100型液压油缸三维设计模型

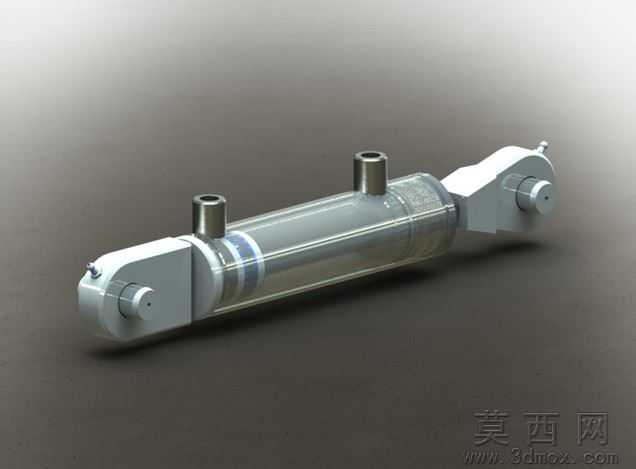

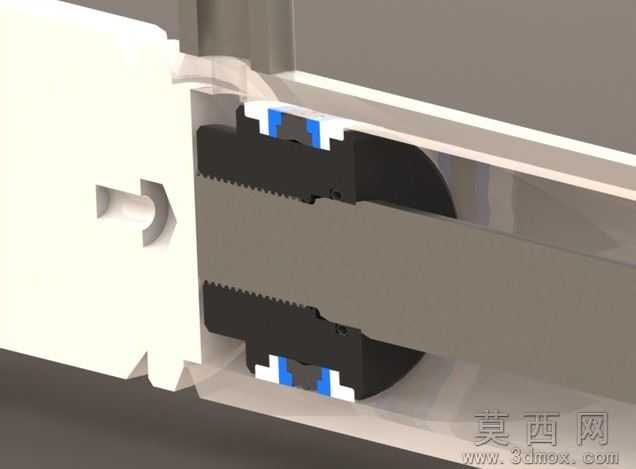

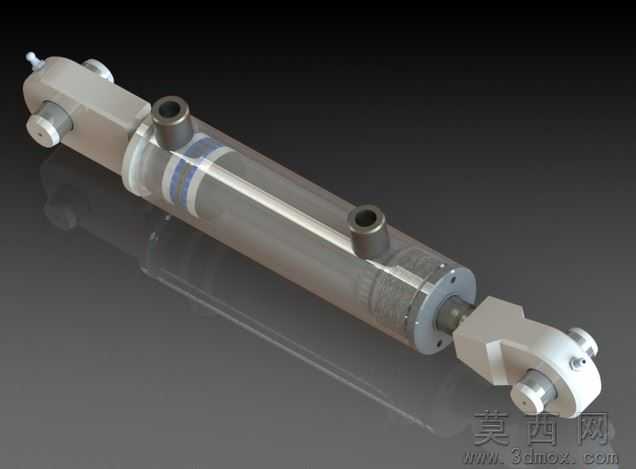

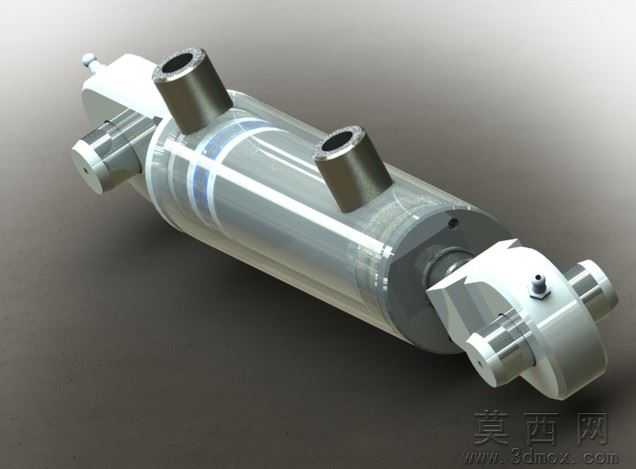

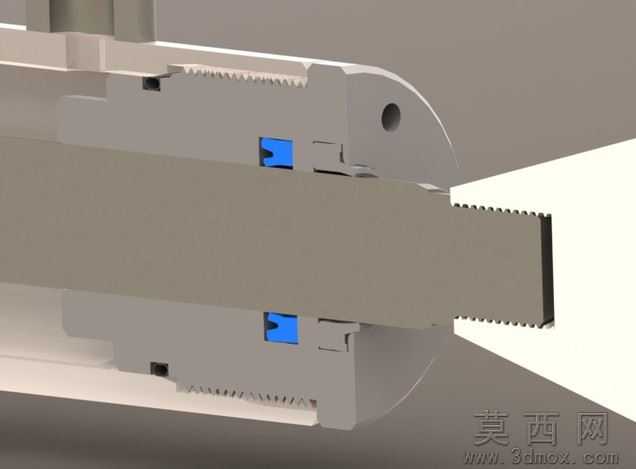

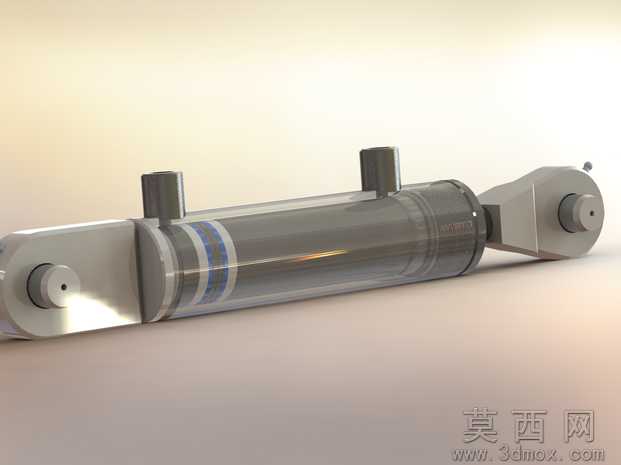

本液压油缸模型采用SolidWorks2011完成全参数化三维建模，同时输出STEP、IGES等通用中间格式，可兼容绝大多数主流三维CAD软件打开编辑，适配不同设计场景的使用需求。建模过程严格遵循液压元件设计规范，以CD-40/20x100 STR MC规格为设计基准，完整还原了油缸的全部结构细节：缸筒部分采用透明材质渲染，可直观展示内部活塞、活塞杆的装配关系与运动行程，缸筒外壁的进出油端口按照实际油路布局设计，接口尺寸、安装位置均符合行业通用标准，可直接对接液压管路设计模块。两端连接结构分别设计了铰接端与销轴连接端，匹配MC CW PIN润滑脂乳头结构，密封件部分单独建模，清晰呈现了活塞杆密封、缸筒端盖密封的安装位置与结构形式，确保模型可直接用于密封性能仿真、运动干涉检查等设计验证工作。渲染阶段针对不同部件赋予了对应材质：金属结构件采用磨砂不锈钢与镀铬金属材质，还原液压油缸实际加工后的金属质感，密封件采用丁腈橡胶材质表现，透明缸筒部分调整了折射率与透明度参数，既保证内部结构可见，又不会失去缸筒本身的实体质感。设计过程中优先考虑了模型的可编辑性，所有特征均保留完整建模历史，参数可直接修改调整缸径、杆径、行程等核心尺寸，方便设计人员在此基础上衍生不同规格的油缸产品。模型整体装配逻辑完全按照实际生产装配流程搭建，各部件之间的配合关系准确，可直接导入运动仿真模块完成油缸伸缩动作模拟，验证行程极限、结构干涉等设计问题，也可用于液压系统集成设计中的布局参考、产品展示动画制作、技术方案演示等场景，为液压系统设计人员提供了高完成度的基础设计参考，减少重复建模工作量，提升液压元件选型与设计的效率。
