焊接式双作用液压缸SolidWorks设计模型

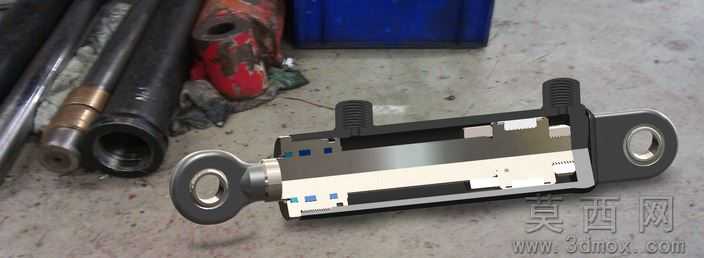

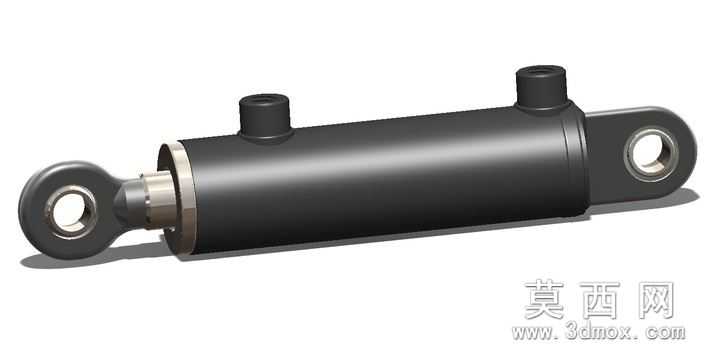

本模型为焊接式双作用液压缸，采用SolidWorks2011版本完成全参数化建模，建模过程严格遵循液压元件设计规范，完整还原了焊接DA型液压缸的全部结构细节。模型整体采用自底向上的装配建模思路，首先分别完成缸筒、前后端耳环、活塞杆、活塞、油口接头等独立零件的建模，再按照实际装配约束完成总装，各零件间的配合关系完全匹配实际产品的装配逻辑，可直接用于装配干涉检查、运动仿真验证。渲染阶段采用金属材质搭配哑光漆面效果，缸筒外表面赋予黑色哑光金属漆材质，还原焊接油缸的成品外观质感，活塞杆部分采用抛光镀铬金属材质，金属反光效果真实自然，耳环铰接部位做了倒角与圆角处理，还原实际零件的加工工艺特征，油口接头的螺纹细节也做了简化建模，既保证视觉真实度又控制了模型整体文件大小。结构上，该双作用液压缸采用缸筒与端盖焊接连接的结构形式，相比拉杆式油缸具备更高的承压能力，两端采用耳环式铰接安装形式，可适配工程机械、专用设备等需要摆动动作的安装场景，双腔进油的设计可实现活塞杆的双向主动驱动，区别于单作用油缸的弹簧复位结构，可提供双向的推拉力输出。建模过程中对焊接部位做了工艺性的结构处理，还原焊接油缸的焊缝结构特征，活塞与缸筒间的密封槽、活塞杆与端盖间的导向套、密封件安装位置都做了准确的结构预留，模型可直接导出工程图用于生产参考，也可导入液压系统仿真软件中作为元件模型参与系统级仿真，适合液压系统设计人员、机械设计学习者参考使用，可直接用于液压回路演示、设备方案展示、课程设计作业等场景。
