锥阀式液压动力单元三维设计模型

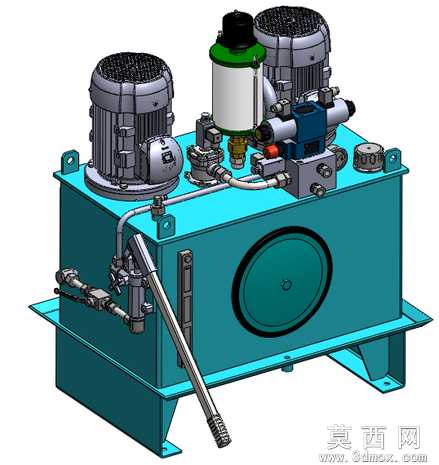

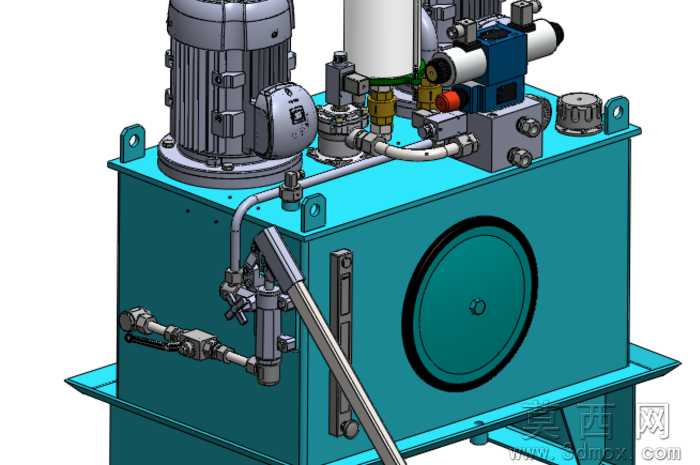

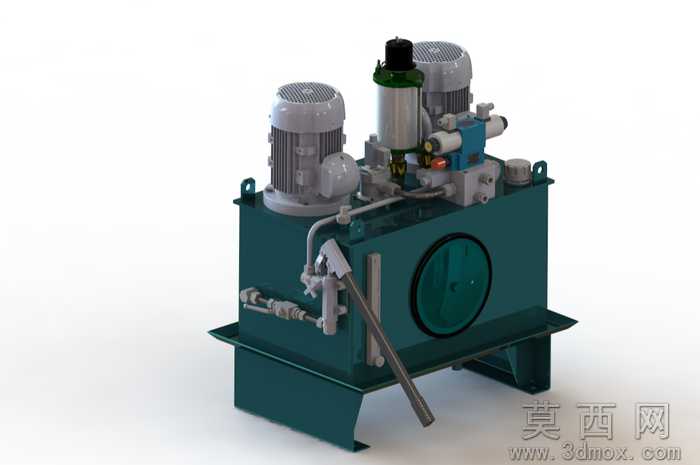

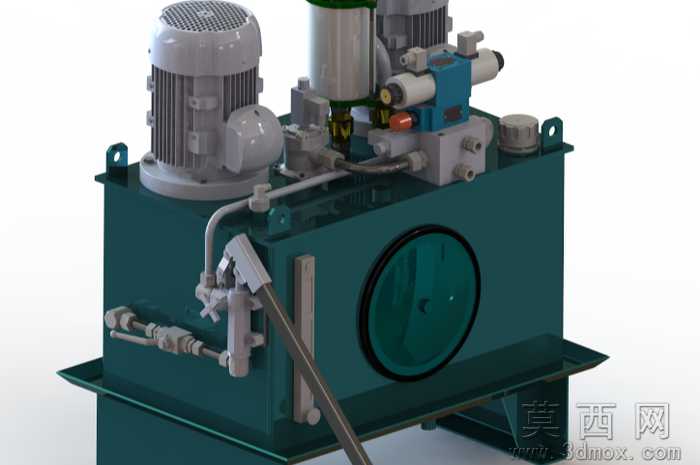

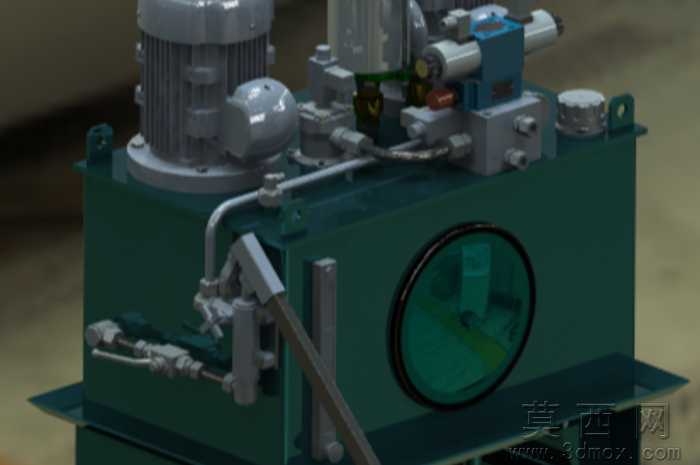

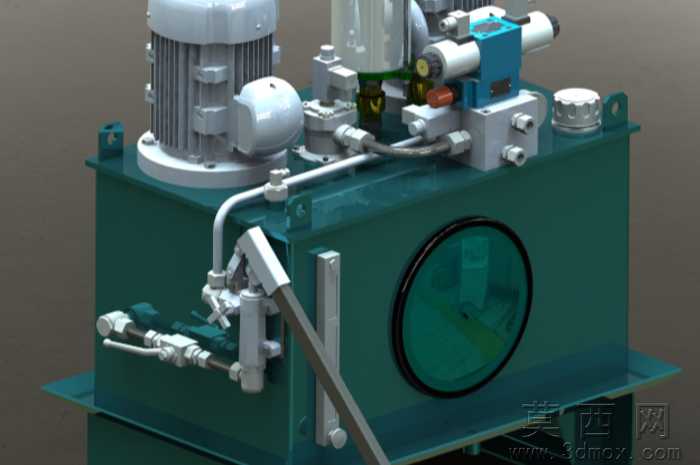

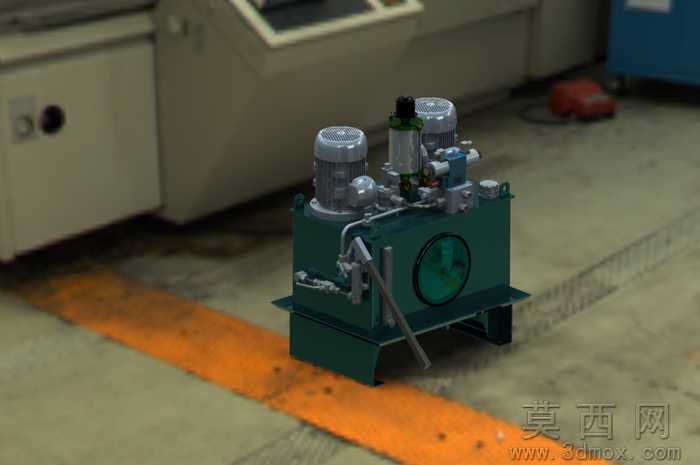

本模型为锥阀式液压动力单元完整三维设计成果，采用通用三维建模软件完成全参数化构建，可输出STEP/IGES等通用中间格式，适配绝大多数主流三维CAD软件打开编辑，无需担心版本兼容问题。建模过程严格遵循液压站设计规范，从油箱主体结构开始逐步搭建：首先完成深绿色焊接式油箱的实体建模，预留油泵安装口、液位计安装位、清洗法兰口、回油口与吸油口的标准安装接口，油箱底部设计有带加强筋的支撑脚架，保证整机放置的稳定性与承重能力。动力部分完整还原双电机驱动结构，两台灰色异步电动机通过法兰垂直安装于油箱顶面，与内置的轴向柱塞泵直连传动，建模时还原了电机散热筋、接线盒、端盖密封等细节结构，电机与泵组的连接法兰、联轴器均按标准件尺寸绘制，保证装配关系准确无误。控制集成部分完整搭建了锥阀组、溢流阀、手动换向阀、压力传感器、蓄能器等核心液压元件，其中绿色立式蓄能器通过支架固定于两台电机之间，各类阀块通过液压管路有序连接，管路的折弯半径、接头形式均符合液压管路布置规范，手动操作杆的安装角度、操作行程均做了运动干涉校验，保证实际操作时无结构碰撞。渲染阶段为不同部件赋予了对应真实材质：油箱采用哑光墨绿色金属漆材质，电机采用铸铁哑光灰材质，阀块采用镀锌亮银金属材质，管路采用无缝钢管哑光金属材质，密封件采用黑色橡胶材质，通过光影渲染还原了真实设备的金属质感与装配层次。设计过程中充分考虑了液压站的实用性与维护性，侧面安装的玻璃液位计可直观观测油箱油位，侧置的圆形清洗法兰方便后期油箱内部清理，外置的手动卸荷杆可在断电状态下完成系统卸荷，整体结构紧凑、布局合理，双电机配置可实现双泵合流大流量供油或者单泵独立工作的不同工况需求，可直接作为液压系统设计的参考方案，也可用于液压教学演示、设备方案展示等场景，所有零部件的装配约束完整，可进行虚拟拆装、运动仿真等后续拓展操作。
