带滑轮皮带传动的自定向垂直轴风力涡轮结构

　　这款垂直轴风力涡轮的结构设计，首先瞄准的是分布式离网供电场景的实际痛点——常规水平轴风机需要复杂的偏航系统追踪风向，在城市楼宇顶部、山区零散供电点、牧区小型供电站点这类风向多变且安装维护空间有限的区域，偏航机构的故障率高、维护成本高的问题一直存在。这款结构采用自定向设计配合垂直轴叶轮，不需要额外的偏航驱动装置，叶轮本身可以在任意来风方向下获得启动转矩，适配风向无规律变化的应用场景，不管是楼宇间的乱流风，还是山区的变向山谷风，都能稳定捕捉风能，不会因为风向快速变化出现停机、反转打齿的问题。

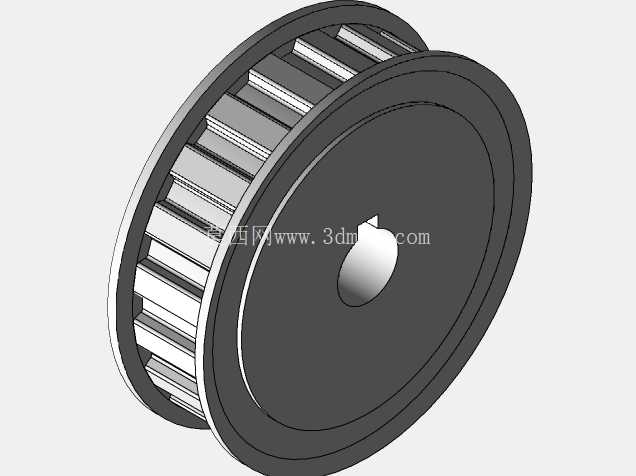

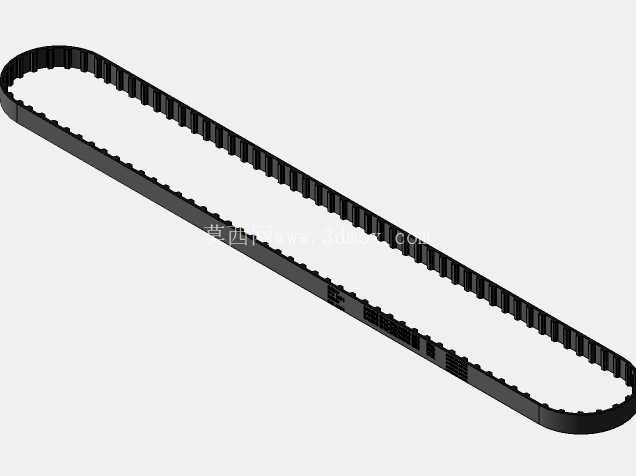

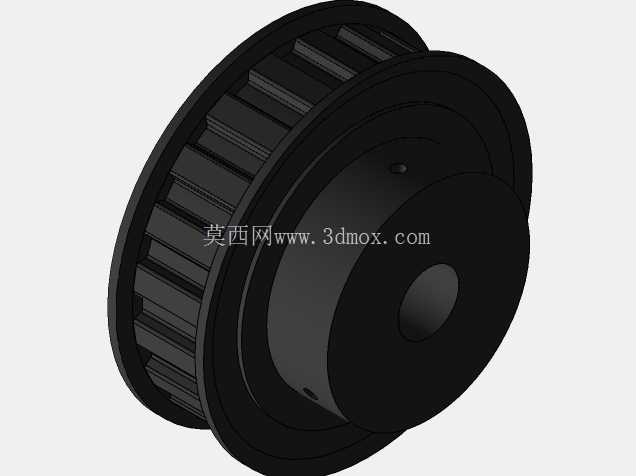

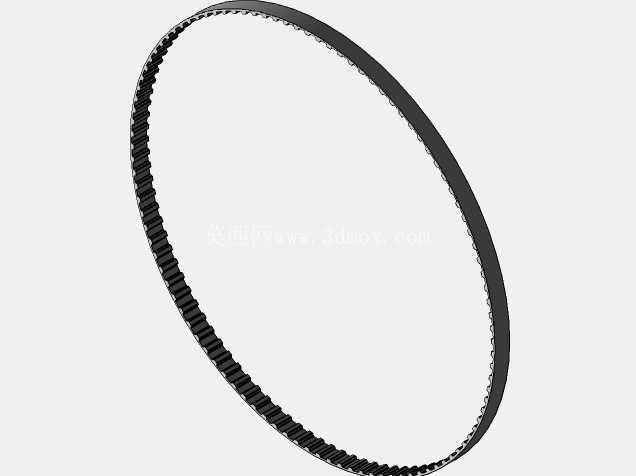

　　从功能特性来看，整套结构集成了滑轮与皮带传动机构，叶轮捕获的风能不会直接传递到发电端，而是通过带传动实现第一级减速缓冲，一方面可以匹配叶轮低转速大扭矩的输出特性，避免叶轮转速波动直接冲击发电组件，另一方面带传动本身具备过载打滑的保护特性，当遇到突发强风、叶轮转速瞬间飙升时，皮带可以通过微量打滑卸掉冲击载荷，保护内部传动件与发电模块不会因为瞬时过载损坏，相比齿轮传动的刚性连接，这种结构在小型分布式风机上的环境适应性更强，不需要额外加装复杂的过载保护离合器，简化了整体结构。

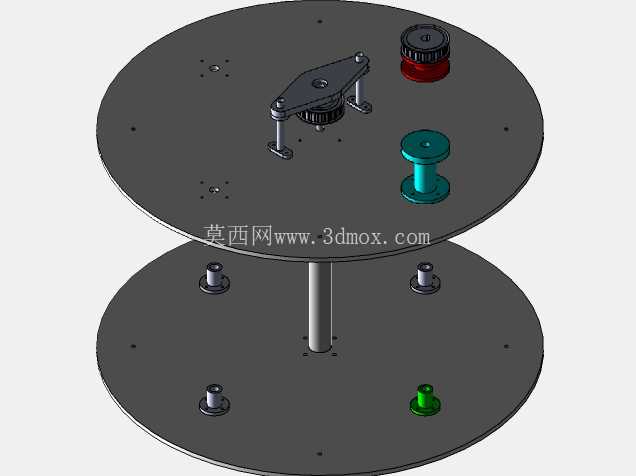

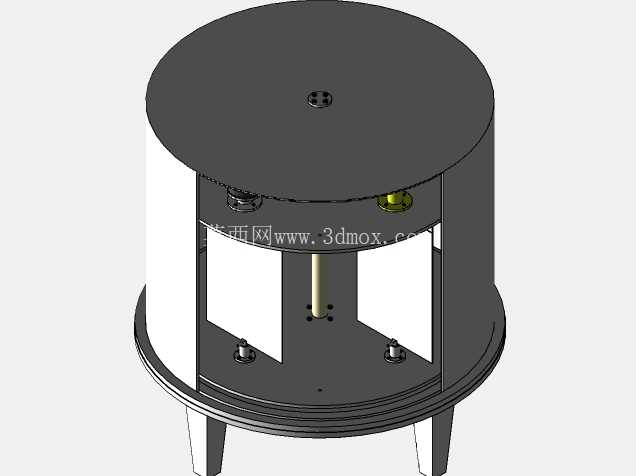

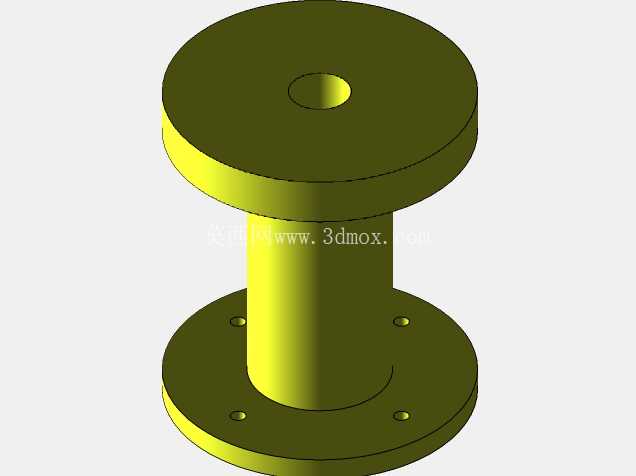

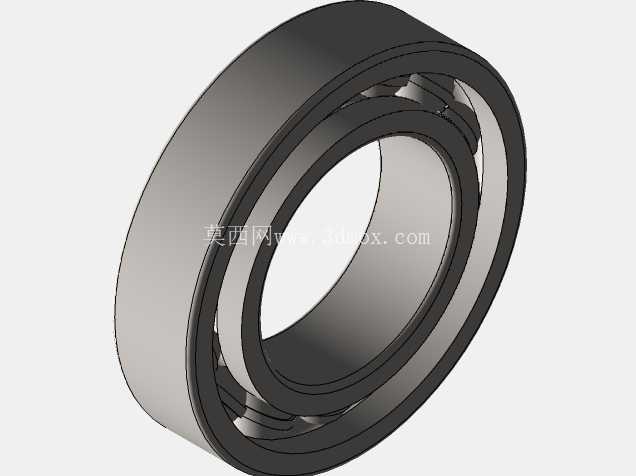

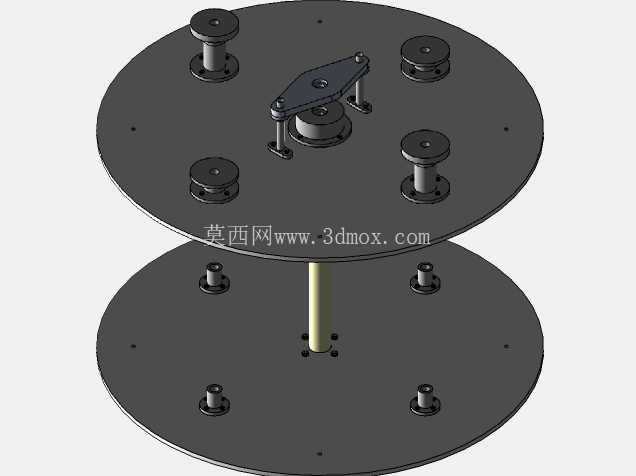

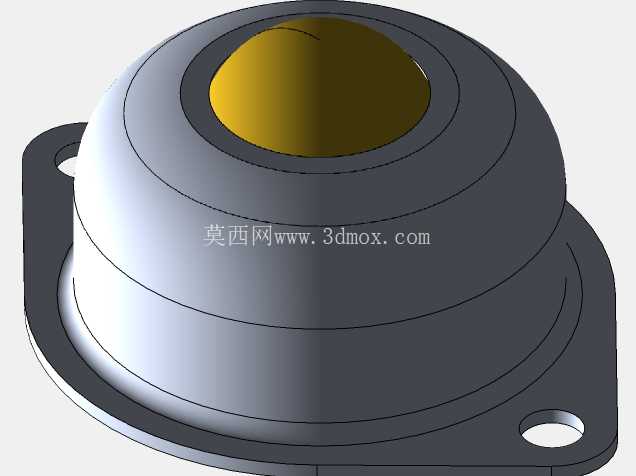

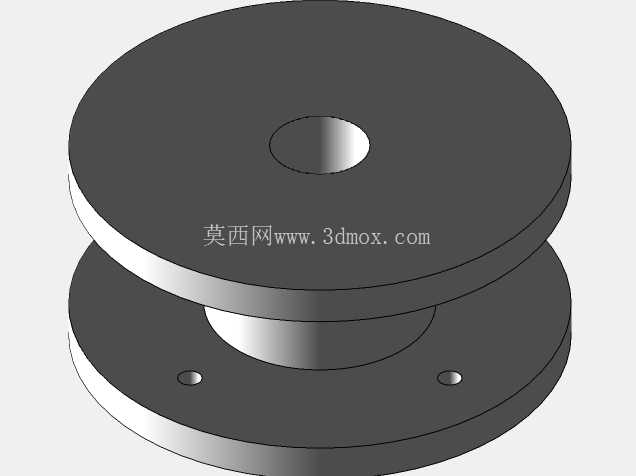

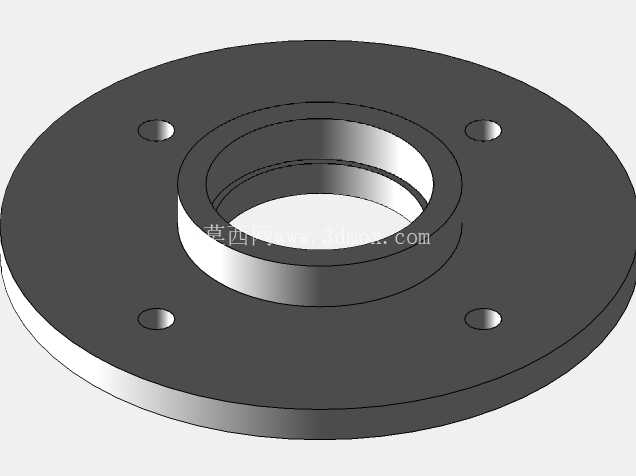

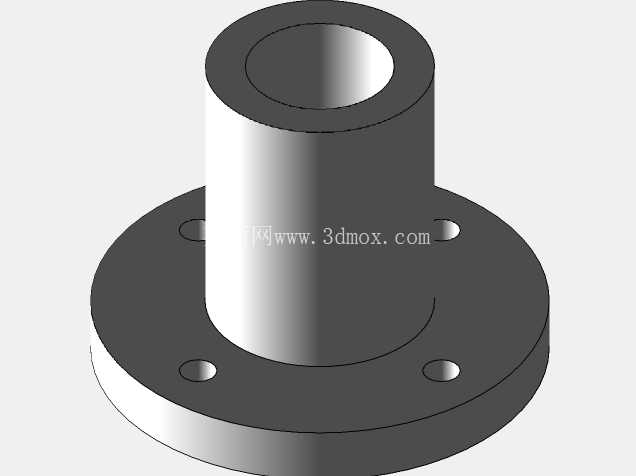

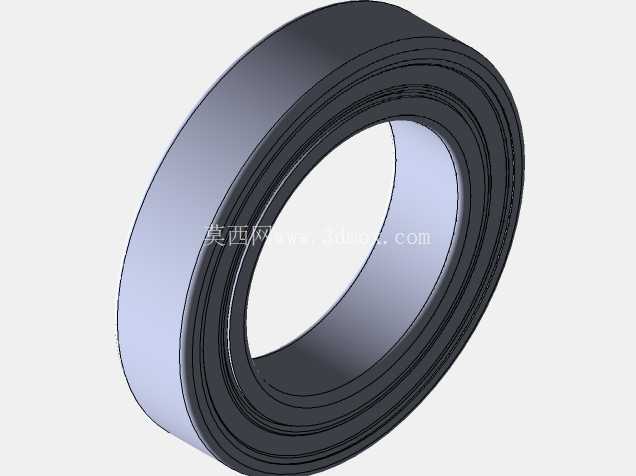

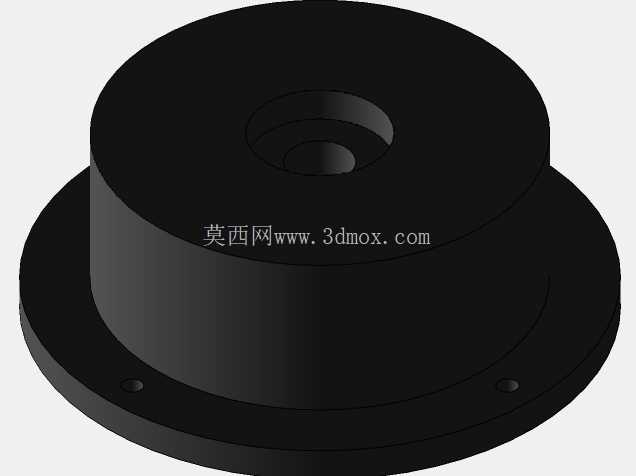

　　设计思路上，整体采用圆筒式外框架结构，上下两层圆形安装板通过周向的支撑立柱连接，形成封闭的叶轮容纳腔，叶片采用直板式对称结构，垂直安装在上下安装板之间的转轴上，这种对称叶片设计不需要考虑翼型的安装攻角匹配，加工难度低，普通板材切割后即可完成叶片制作，适合小批量生产或者用户自行改装维护。中间的主轴采用立式安装，上端通过轴承定位在上层安装板中心，下端穿过下层安装板连接皮带轮，传动皮带将主轴端的主动轮与发电侧的从动轮连接，滑轮组件同时承担张紧功能，可以通过调整滑轮的安装位置调整皮带张紧度，不需要额外设计复杂的张紧机构，日常维护只需要定期检查皮带磨损情况、调整张紧度即可，维护门槛很低。

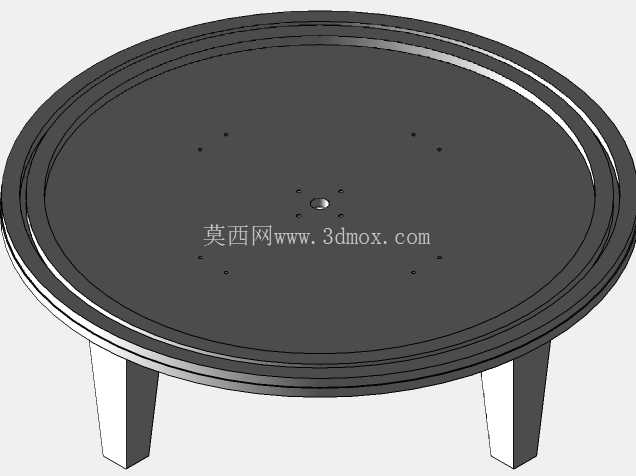

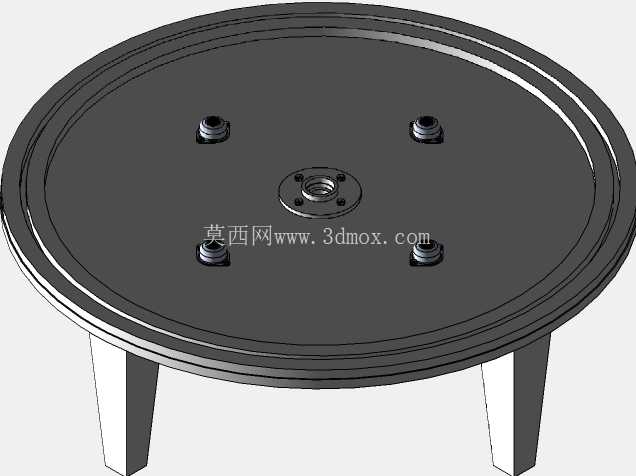

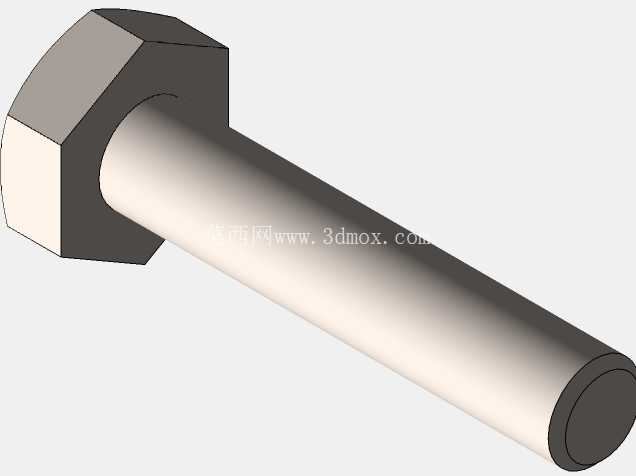

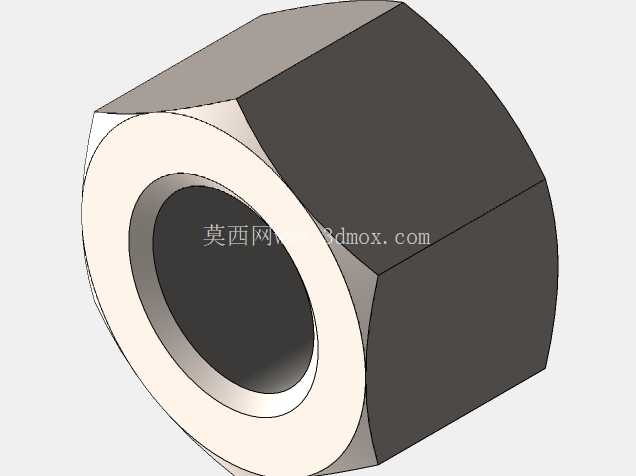

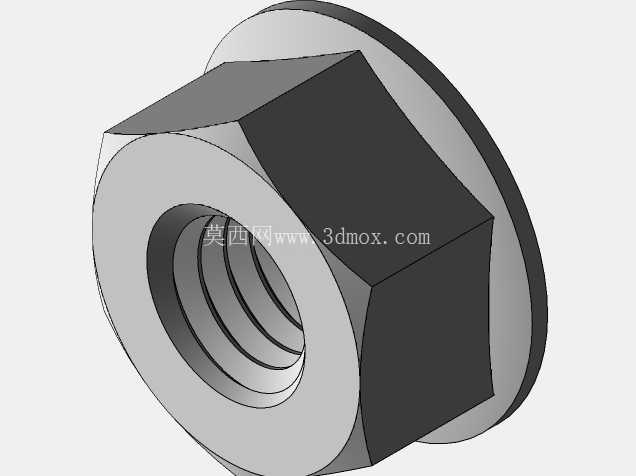

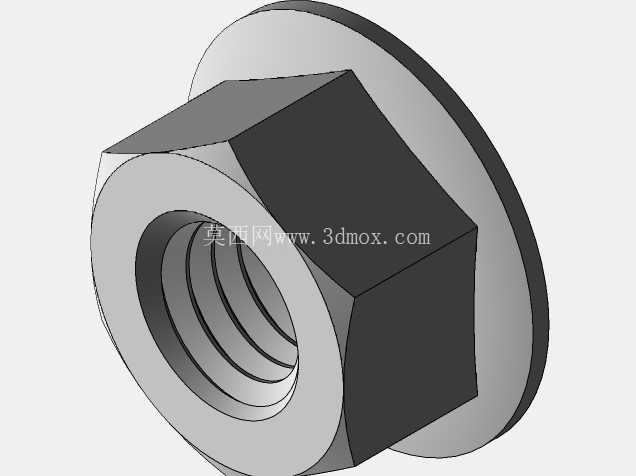

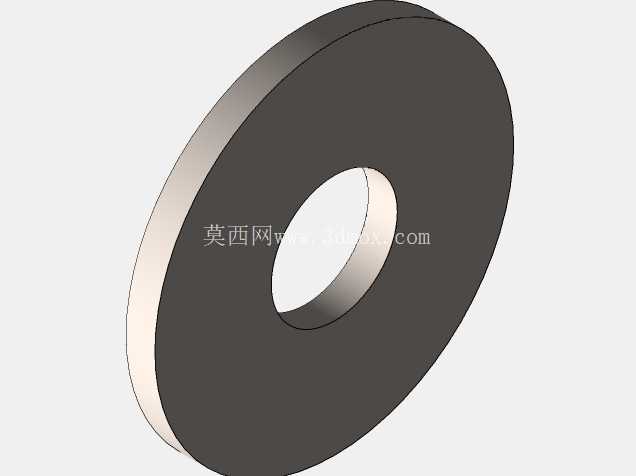

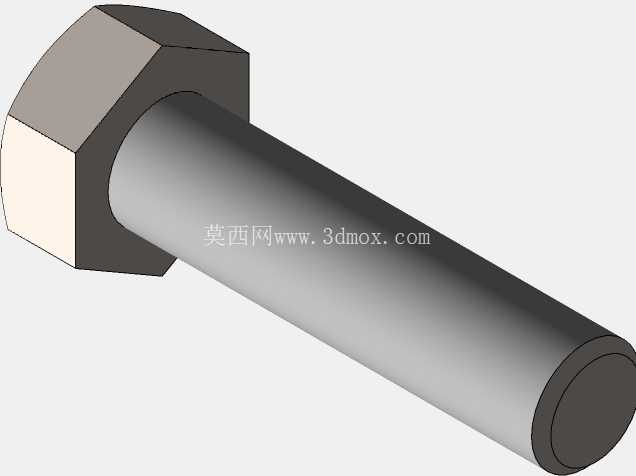

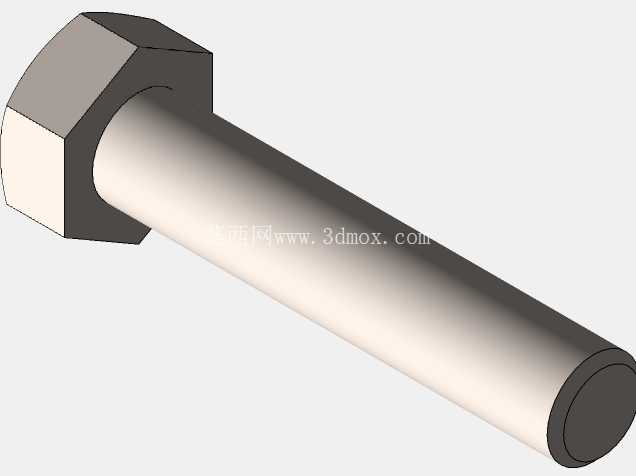

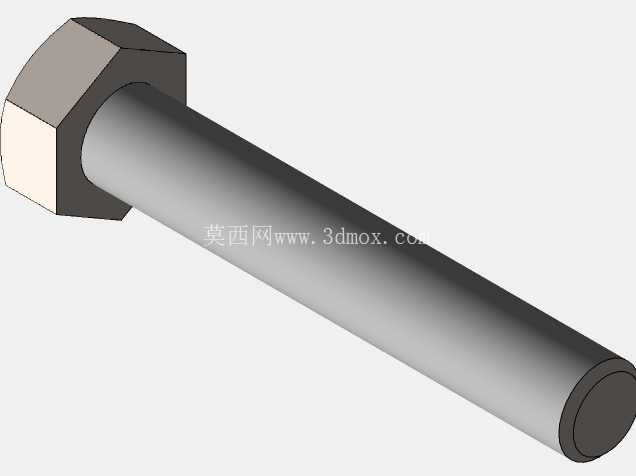

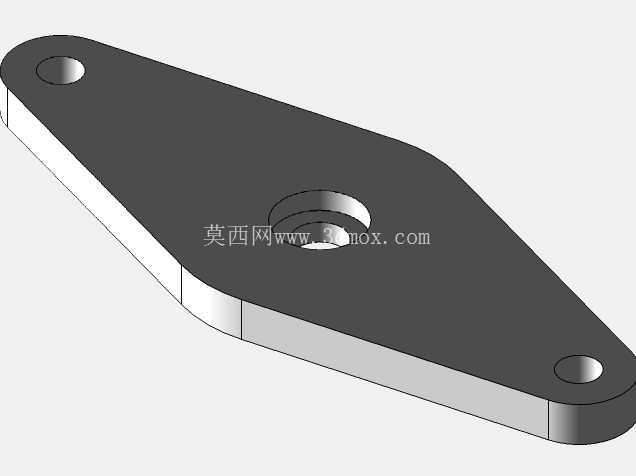

　　安装边界方面，整体结构底部采用三点式支撑腿设计，三个支腿均匀分布在下层安装板的下方，安装时只需要在基础上预留三个对应的固定点位即可，不需要制作大面积的混凝土安装基础，适合在屋顶、杆塔顶部这类安装面积有限的场景部署。整体外轮廓为圆柱形，最大外径由上下安装板的直径决定，运行时叶片不会超出外框架的圆柱范围，不会出现叶片外扫的安全隐患，外围可以直接加装防护网，不需要预留额外的叶片摆动空间，整体占用的安装空间远小于同功率的水平轴风机。上下安装板上预留了标准的紧固件安装孔位，传动组件、发电模块、主轴轴承都可以通过标准螺栓直接固定在安装板的预留孔上，拆装时不需要专用工装，单个维护人员即可完成组件更换。

　　实际使用中，这种结构的启动风速更低，因为垂直轴叶轮的阻力型启动特性，在风速达到2-3m/s时即可启动旋转，相比升力型水平轴风机需要更高的启动风速，更适合低风速区域的分布式供电使用。带传动的运行噪音更低，不会出现齿轮传动的啮合噪音，安装在居民区附近也不会产生明显的噪声污染。自定向的结构特性让整套设备不需要安装风向传感器、偏航电机等电控组件，整套系统可以做成纯机械结构，即使在电控系统失效的情况下也能持续运行，可靠性更高，适合无人值守的偏远站点使用，比如山区的通讯中继站供电、牧区的家庭照明供电、海岛的小型监测设备供电，都可以采用这种结构的风机作为核心发电单元。结构设计时充分考虑了不同场景的改装兼容性，上层安装板预留了扩展孔位，可以根据需要加装风速测量装置、防雨顶盖，下层安装板的下方预留了发电模块、整流模块的安装空间，不需要额外加装外置的电气安装盒，整体集成度更高，现场安装只需要固定支撑腿、接出供电线路即可完成部署，大幅降低了现场施工的工作量。
