立式信德玛结构简易风力涡轮发电装置

　　这款立式结构的风能捕获装置，核心采用信德玛轮构型设计，区别于传统水平轴风力机的迎风转向需求，可在任意来风方向下直接启动做功，无需额外配置偏航调整机构，大幅降低了复杂风场下的结构故障率。从实际应用场景来看，这类装置适配分布式微电网供电场景，可部署在山区零散住户、海岛观测站点、城市道路照明配套供电、野外监测设备供电等场景，对于风速波动大、风向变化频繁的近地面风场有极强的适配性，不需要搭建高耸的塔架结构，安装基础的载荷要求远低于常规水平轴风机，甚至可以直接固定在建筑屋顶、路灯杆顶部等现有构筑物上，减少基础施工的工程量。

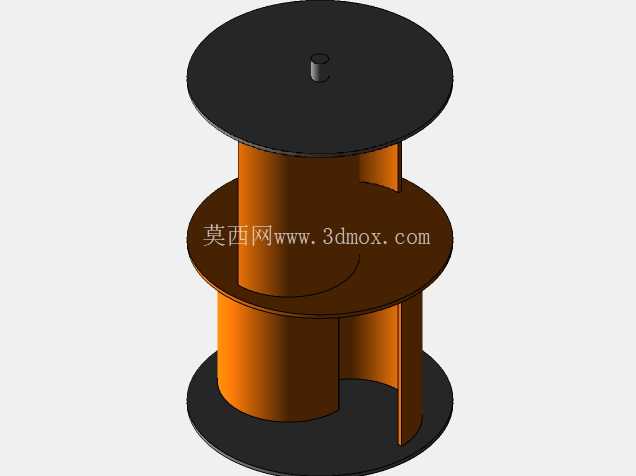

　　从功能特性上看，该装置的做功单元采用上下两层环形端板夹持双曲面叶片的结构，叶片沿中心转轴周向对称布置，来风作用在叶片凹面时产生推动转矩，凸面侧的流线型结构可降低风阻损耗，相比传统萨沃纽斯风轮，信德玛构型的风能利用系数有明显提升，同时保留了垂直轴风机启动风速低、运行噪音小的优势，在风速2m/s左右即可启动运转，适合低风速区域的风能回收利用。装置的转轴采用分段式结构设计，上部风轮段与下部动力输出段通过法兰盘连接，中间设置支撑隔板，既可以提升长转轴的结构刚性，避免高速运转时出现挠曲变形，也能分隔风轮做功区与下部的发电传动区，防止雨水、扬尘侵入传动部件，延长设备维护周期。

　　设计思路上，整体结构优先考虑加工与装配的便捷性，所有叶片、端板、支撑结构均可采用常规钣金折弯、型材切割工艺加工，不需要定制复杂的曲面模具，制造成本可控；叶片与端板的连接采用沉头紧固件固定，没有复杂的焊接工序，现场装配时不需要专用工装，普通五金工具即可完成组装。从安装边界来看，该装置整体径向尺寸控制在较小范围，运转时不会产生过大的旋转扫掠半径，对周边空间的安全距离要求低，适合在人员活动相对密集的区域部署；中心转轴的下端预留了标准动力输出接口，可以直接匹配低速永磁发电机，也可根据需求加装增速齿轮组适配不同转速要求的发电单元，安装法兰的孔位采用通用化设计，可适配市面主流的小型风力发电机安装支架，不需要额外定制转接件。

　　实际运行过程中，这类立式风轮的运转转速相对平稳，不会像水平轴风机那样在强风下出现超速飞车的极端工况，结构本身的气动特性会在风速超过阈值后自动限制转矩输出，降低了强风天气下的结构损坏风险。装置的外露部件均采用圆柱、圆弧过渡结构，没有尖锐外凸的零部件，即使在公共区域部署也能降低人员意外触碰的伤害风险。结构设计时充分考虑了不同气候区域的适配性，金属部件可根据部署区域的腐蚀等级选择对应的表面处理工艺，沿海高盐雾区域可采用热浸锌加户外喷塑处理，内陆干燥区域可采用常规喷塑处理，在保证结构强度的前提下控制整体重量，降低运输与安装的人力成本。
