四线圈十六钕磁轴向磁通风力发电装置

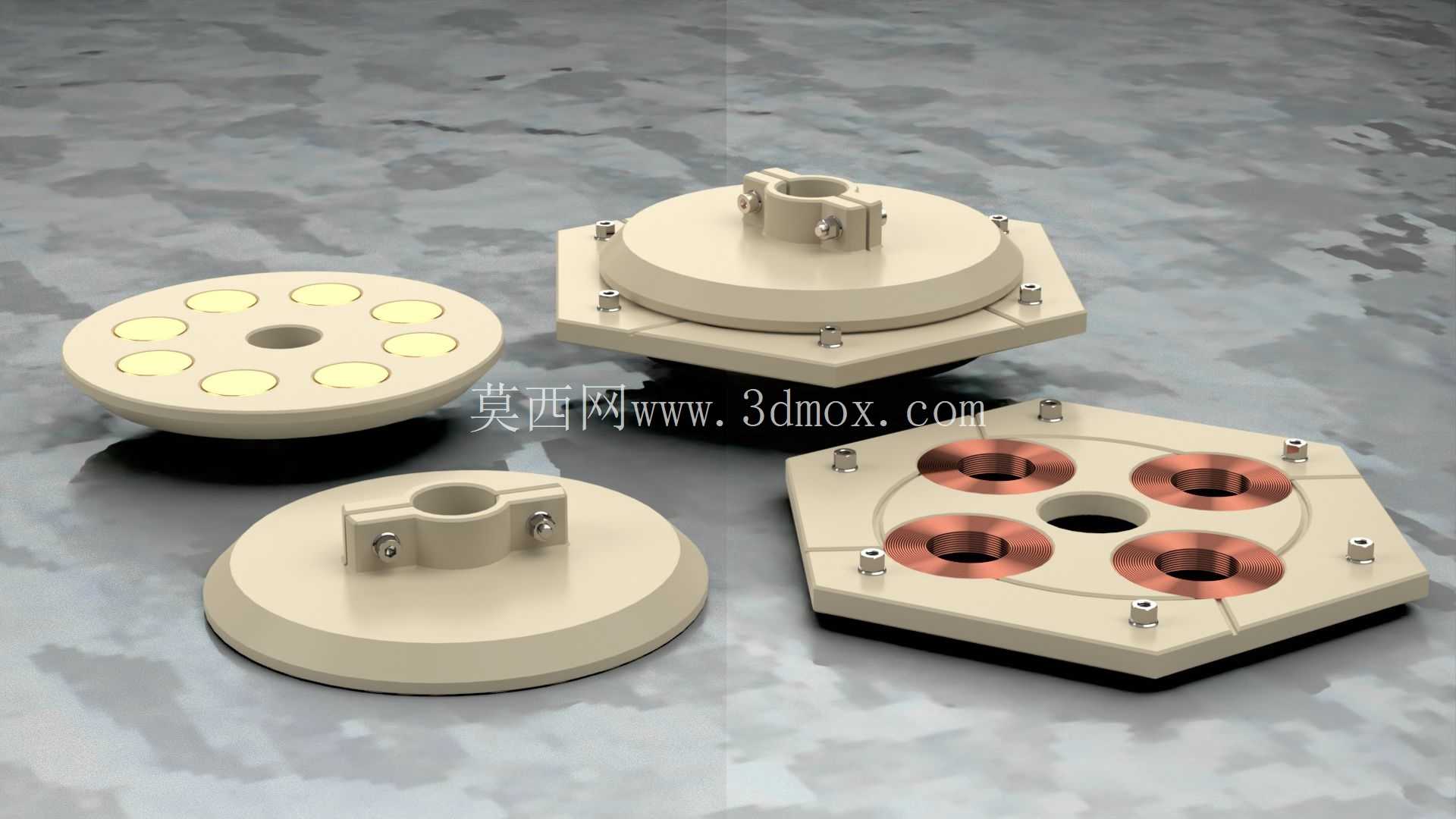

　　这款轴向磁通结构的小型风力发电装置，核心采用4组串联排布的铜质线圈与16块钕铁硼永磁体配对的磁路设计，区别于传统径向磁通发电机的结构逻辑，轴向布局能在有限的轴向安装空间内获得更大的气隙磁通接触面积，适合低风速启动的分布式离网发电场景。从结构拆分来看，装置分为上下端盖、线圈固定基板、磁钢安装转盘四个核心装配单元，上端盖预留的中心轴孔用于对接风力机的动力输出轴，轴孔旁设置的紧定螺钉安装位可实现转轴与磁钢转盘的周向锁止，避免传动过程中出现打滑丢转的问题。

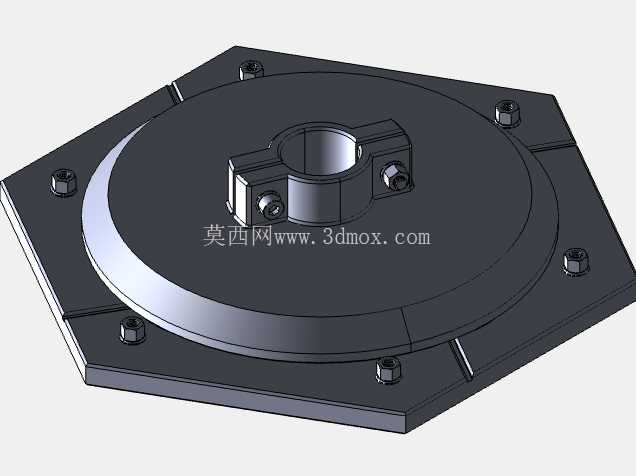

　　线圈基板采用六边形切边外形，六个角点位置预留的沉头安装孔可直接将定子部分固定在设备机架上，基板上的四组线圈采用环形等距排布，相邻线圈的绕组方向按照三相整流的相位差做了对应调整，串联接线的方式能在低转速工况下输出更高的端电压，适配小型风光互补路灯、野外监测站点供电、偏远户用离网供电等对启动风速要求较低的应用场景。磁钢转盘上的16块钕磁铁采用N-S极交替排布的方式固定，每块磁钢的安装位置都与下方线圈的有效绕组区域精准对齐，磁钢与线圈之间的气隙控制在1.5mm-2mm区间，这个间隙值既可以避免转动过程中磁钢与线圈发生刮蹭，又能尽可能降低磁阻，提升磁能利用率。

　　上下端盖采用圆盘式结构，其中带轴座的端盖内部预留了轴承安装位，可适配标准6000系列深沟球轴承，支撑磁钢转盘的平稳转动，端盖边缘的一圈固定螺丝采用等距圆周排布，装配时可按照对角线顺序逐步拧紧，避免端盖受力不均导致轴承卡滞。从安装边界来看，整个装置的最大外径不超过180mm，整体轴向装配厚度控制在75mm以内，六边形定子基板的对边距离为160mm，安装孔的中心距为150mm，适配市面上多数小型垂直轴风力机的安装接口，不需要额外做转接法兰即可完成装配。需要注意的是，该结构属于原理验证性设计，实际工程化应用时还需要在线圈表面做环氧树脂灌封处理，提升户外环境下的绝缘防潮性能，磁钢表面也需要做镀镍防腐处理，避免长期暴露在户外高湿高盐环境下出现磁钢锈蚀退磁的问题。另外端盖部分如果用于量产场景，可以替换为铝合金压铸材质，在保证结构强度的同时降低整体重量，原理验证阶段采用3D打印件制作端盖和线圈骨架，能快速验证磁路匹配度和转动顺畅度，缩短研发迭代周期。

　　这种轴向磁通的小型风力发电机，相比传统同功率等级的径向磁通机型，轴向尺寸能压缩40%左右，非常适合对安装空间有严格限制的垂直轴风力机配套使用，尤其是在城市楼宇微风发电、便携式应急风力发电设备等场景下，紧凑的结构能大幅降低设备整体的风阻和安装难度。设计过程中磁钢的排布角度经过了反复调整，确保每块磁钢在转动过程中扫过线圈绕组的有效区域最大化，减少漏磁带来的效率损失，线圈的线径选择和匝数匹配也需要结合实际应用场景的额定风速做对应调整，低风速区域可以适当增加线圈匝数提升低速电压输出，高风速区域可以加粗线径提升载流能力，降低大电流下的绕组发热。
