双喷嘴带计量功能气体分配设备

　　在城镇燃气加注站点、小型工业燃气供气点位、厂区内部能源补给区域，这类带双喷嘴与计量能力的气体分配单元是核心的终端加注设备，日常承担着气态燃料的受控输出、流量计量、加注作业管控的实际职能，区别于单喷嘴加注设备，双喷嘴的结构设计可以同时支持两个加注工位作业，或是适配两种不同压力规格的受气接口，大幅提升站点高峰时段的作业效率，减少待加注设备的排队等待时长。

　　从实际功能落地的角度看，该设备的核心功能模块分为三个部分：首先是计量单元，内置的流量计量组件可以精准统计通过管路的气体体积，将计量数据实时传输到正面的显示面板上，作业人员可以直接读取单次加注量、累计加注量等核心数据，计量精度满足贸易结算的常规要求，避免加注过程中出现计量偏差带来的纠纷；其次是通断控制模块，每个喷嘴配套独立的控制阀组，操作时拿起喷嘴触发联锁开关即可开启气路，挂回喷嘴后自动切断气路，同时配套过流切断、超压泄压的安全结构，当管路出现压力异常、流量突增的情况时可以自动截断气路，避免燃气泄漏引发安全事故；最后是人机交互模块，正面的显示区域除了展示计量数据外，还可以实时显示管路压力、设备运行状态，配套的操作按键可以完成单价设置、数据清零、故障查询等日常操作，无需拆解设备外壳即可完成常规参数调整。

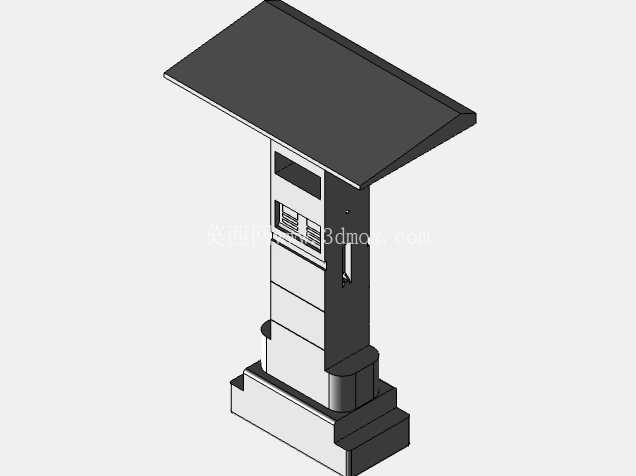

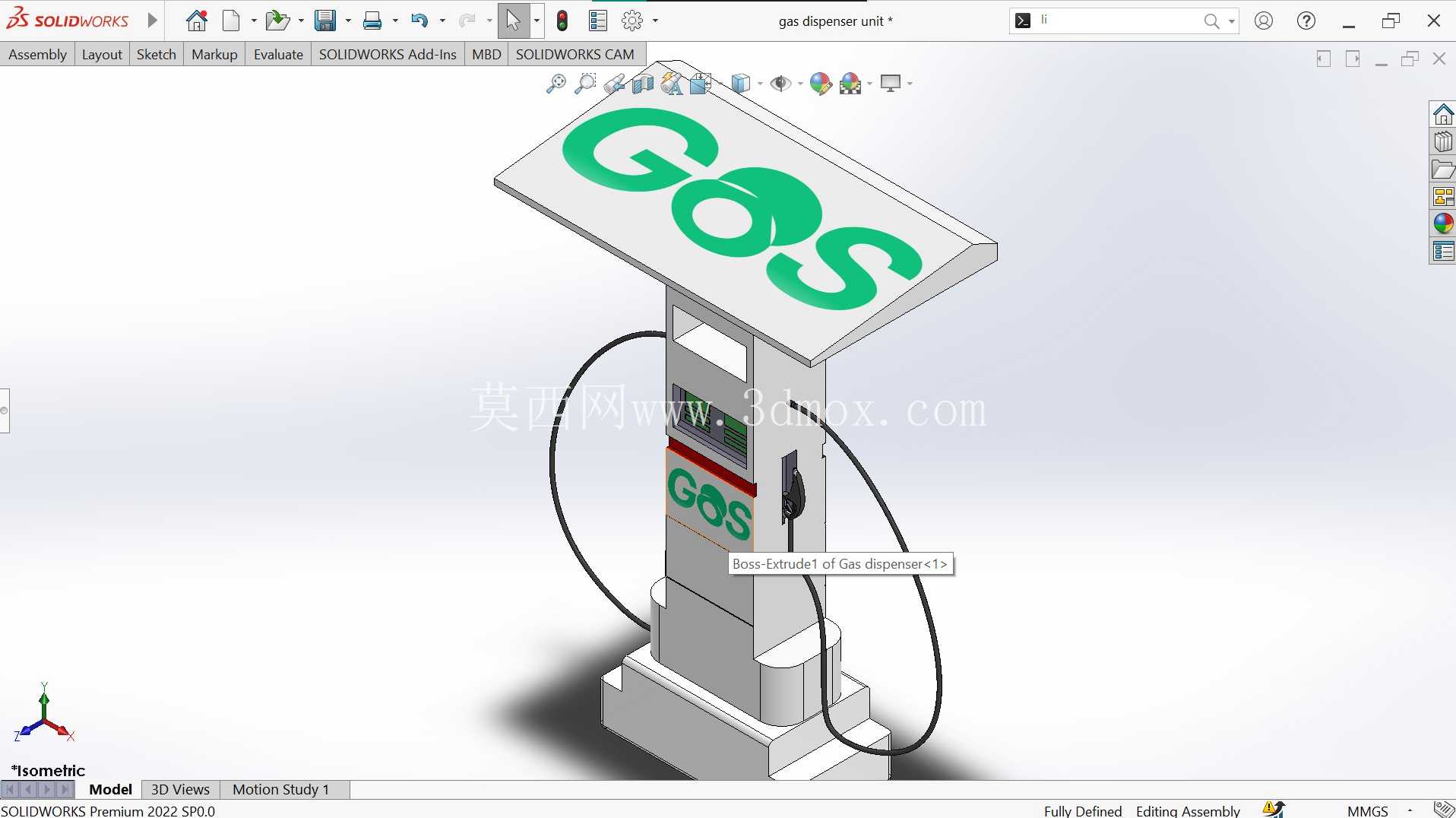

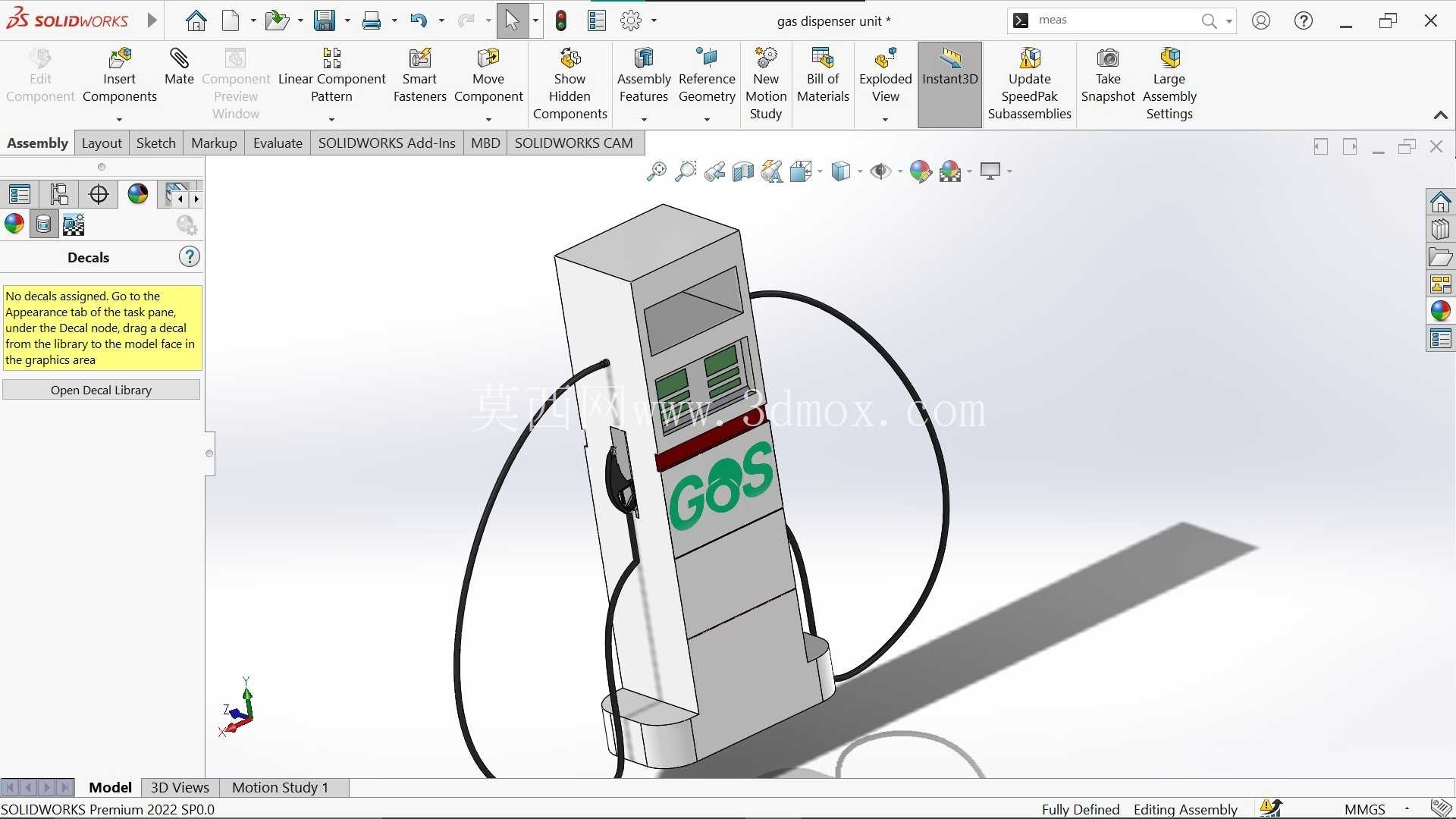

　　做这款设备的三维结构设计时，首先要考虑的是户外使用的防护需求，整体外壳采用立式柜式结构，主体框架用折弯钢板焊接成型，外壳面板做喷塑防锈处理，顶部做微倾斜的防雨檐设计，避免雨天积水渗入设备内部，所有外露的接缝处都配套防水胶条，防护等级满足户外露天使用的要求。内部的管路布局采用分层设计，底层布置进气总管与主控阀组，中层布置计量传感器与稳压组件，上层布置显示控制模块，不同层级之间用隔板分隔，避免管路出现泄漏时气体直接窜入电控区域引发安全隐患，同时分层布局也给后期维护留出了足够的操作空间，检修人员打开对应层面的检修门即可完成组件更换与故障排查，无需拆解整个设备外壳。

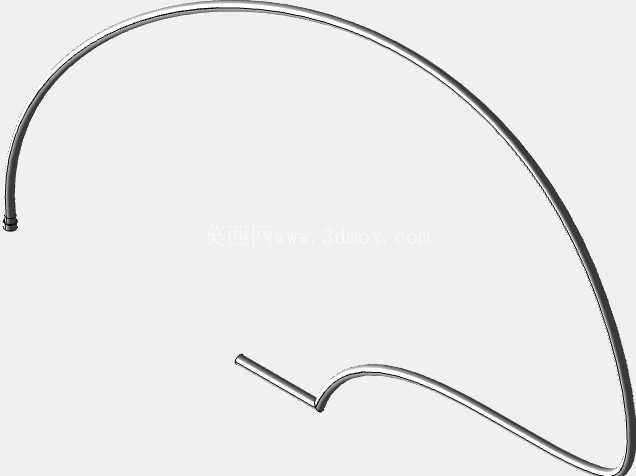

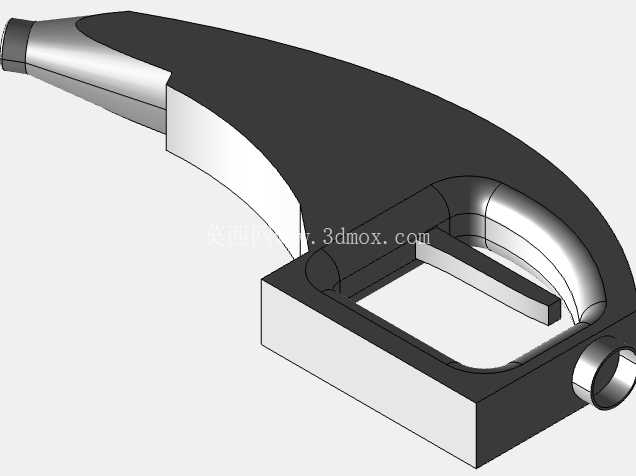

　　设备的外形尺寸按照常规加注站点的安装空间设计，整体高度控制在1.8米左右，宽度控制在0.6米，厚度控制在0.45米，占地面积不足0.3平方米，安装时只需要在硬化地面做四个M12的膨胀螺栓固定点即可，不需要额外做复杂的混凝土基础，设备底部预留直径100mm的进线进管孔，现场安装时可以直接将预埋的燃气管路、供电线路从底部接入设备内部，减少现场管路弯折与布线的工作量。两侧的加注软管预留1.5米的有效操作长度，配套的喷嘴放置位做了内凹式设计，喷嘴挂入后不会突出设备外壳，避免过往车辆、人员剐蹭导致喷嘴损坏，同时软管的悬挂弧度做了专门的限位设计，自然下垂时不会拖地，减少软管与地面的摩擦损耗，延长软管的使用寿命。

　　设计过程中还要考虑实际使用的人机工程细节，操作面板的中心高度设置在1.5米左右，符合成年人站立操作的视线高度与手臂操作范围，不需要弯腰或者抬手即可完成所有按键操作与数据读取；喷嘴的插拔力控制在15N以内，操作人员单手握持即可完成插拔操作，长时间作业也不会产生明显的疲劳感；设备正面的标识区域采用高对比度的配色设计，即使在光线较差的夜间或者阴雨天气，也可以清晰识别设备的操作区域与安全警示位置。另外设备的边角全部做R10以上的圆角处理，避免尖锐棱角磕碰过往人员，外壳表面没有突出的螺栓头与结构件，整体外观简洁规整，既可以降低户外积灰积水的概率，也能减少人为破坏的着力点。

　　从结构强度的角度看，设备主体框架的钢板厚度不低于2mm，外壳面板厚度不低于1.5mm，整体可以承受12级以下风力的冲击，不会出现倾覆变形的问题；内部的管路连接全部采用硬密封结构，配合厌氧胶密封，长期使用也不会出现气体泄漏的问题；计量组件与阀组都做了模块化设计，单个组件出现故障时可以直接整体更换，不需要对管路进行大规模拆解，大幅缩短设备的故障停机时间，保障加注站点的连续运行能力。
