连续式食品干燥烘烤加工设备结构设计

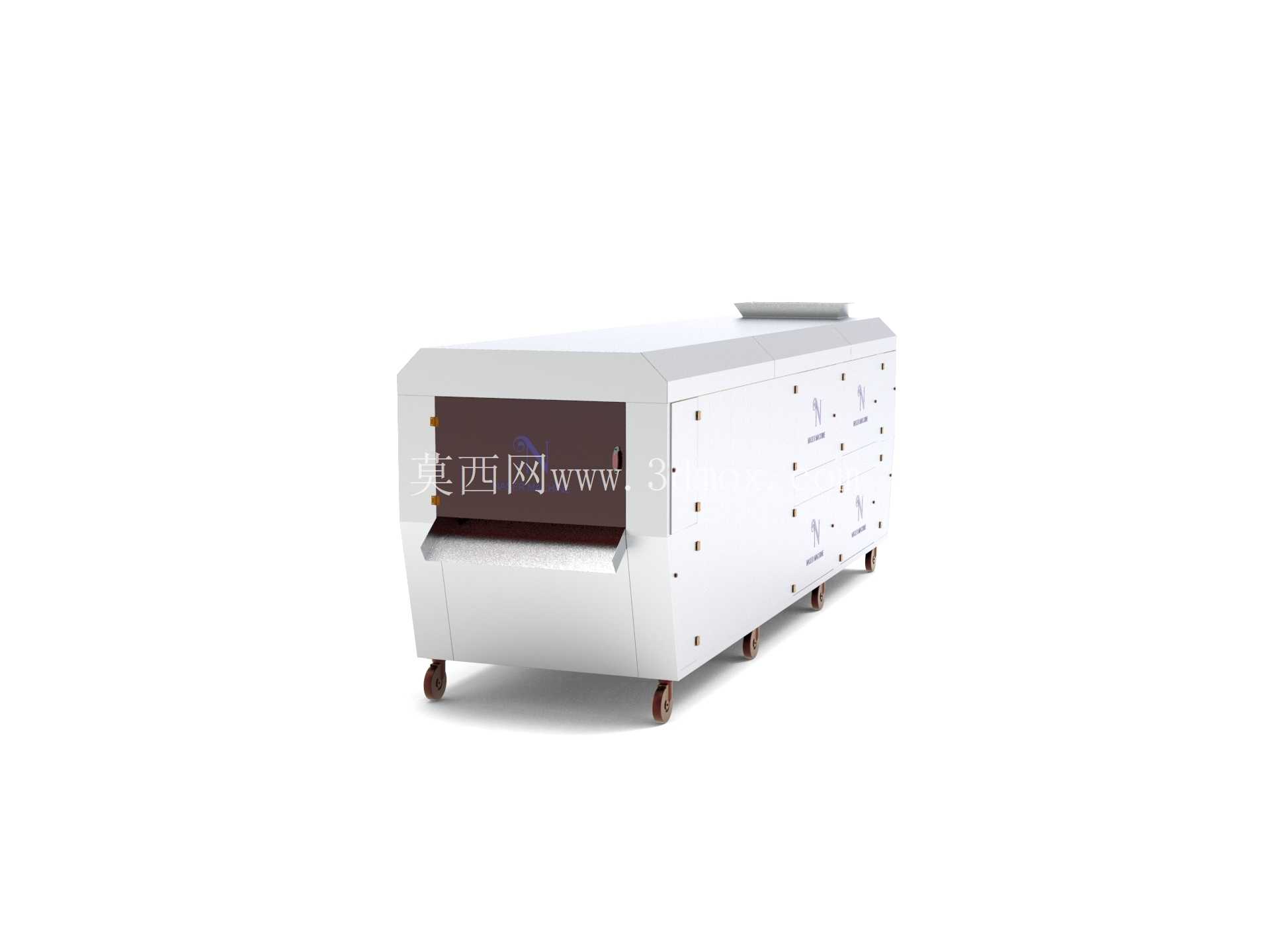

　　该设备为连续作业式食品热加工单元，主要面向膨化玉米片、鲜切薯片、带壳坚果、脱水果干等颗粒、片状食品物料的规模化干燥与烘烤工序，适配食品加工车间连续化生产线的工位衔接需求，可直接对接前端物料上料输送线与后端冷却、分拣、包装工位，替代传统批次式烘箱的间歇生产模式，减少物料周转过程中的人工干预与二次污染风险。设备整体采用长条形卧式炉体结构，底部配置带刹车的万向脚轮，可根据车间布局调整安装位置，也可通过脚轮锁定实现工位固定，无需额外浇筑设备安装基础，适配中小型食品加工车间的灵活布线需求。

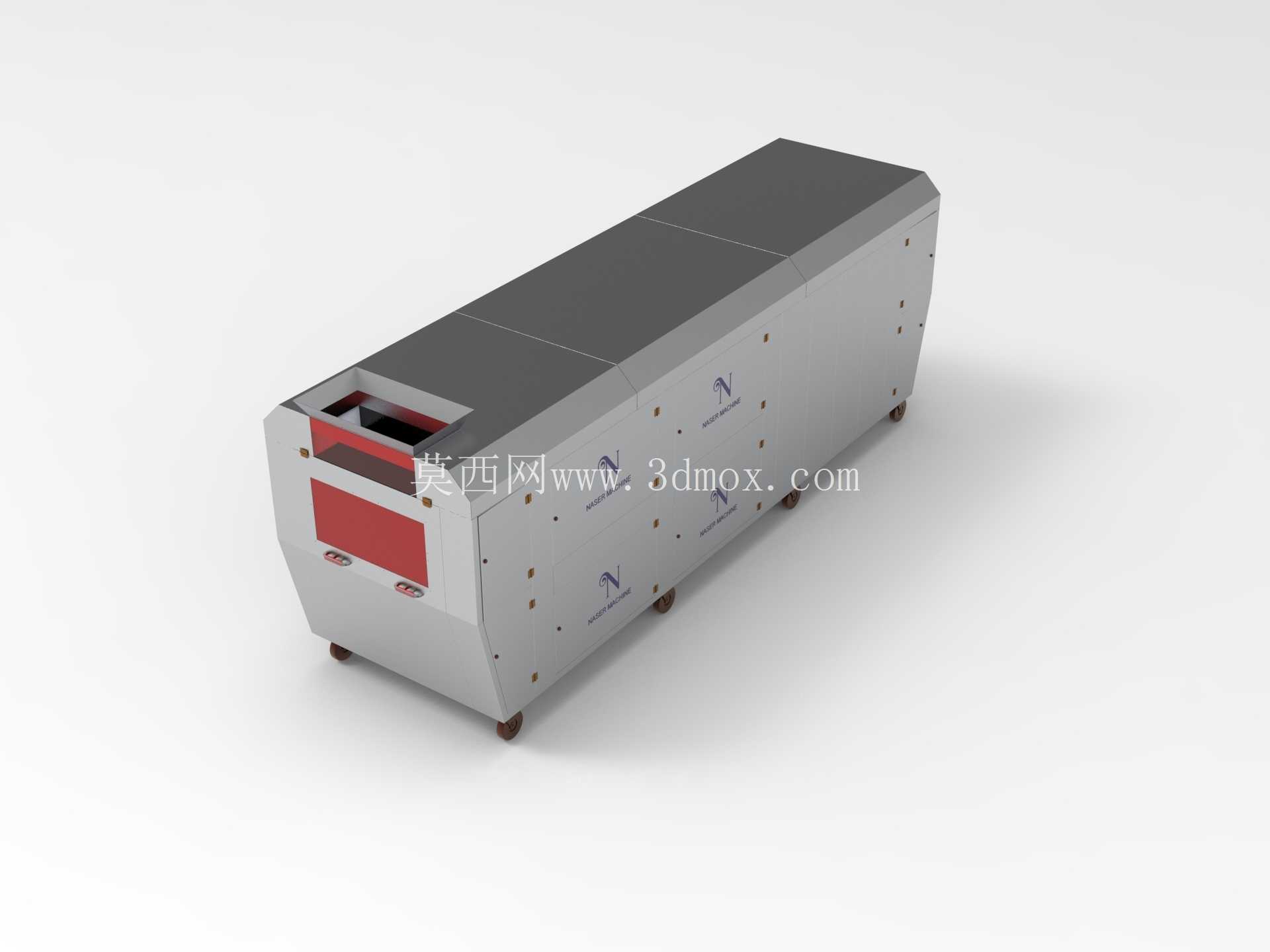

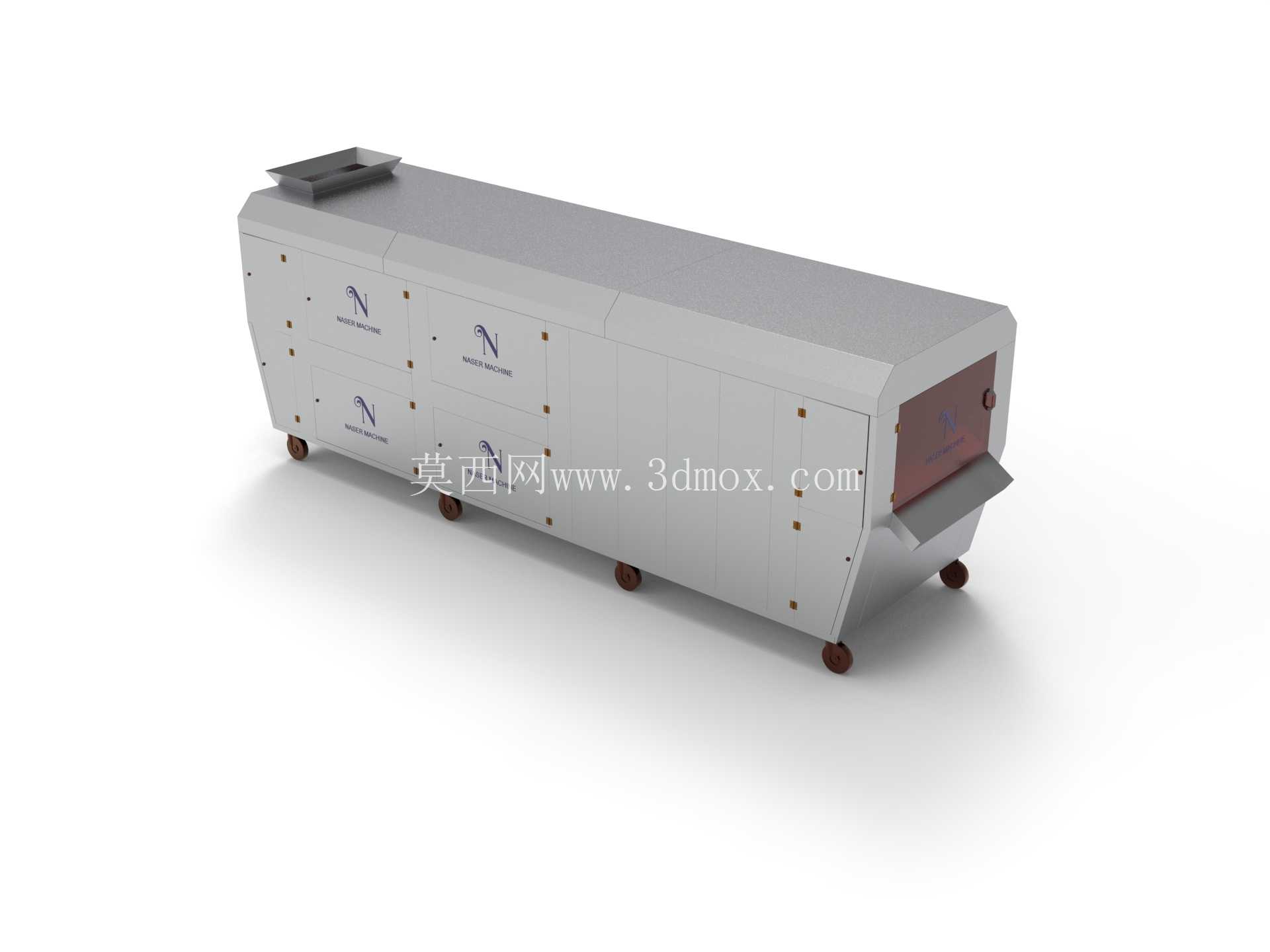

　　炉体侧面设置多组可拆卸检修门板，门板采用快拆式螺栓固定，日常维护时可快速拆除门板，对内部的输送网带、加热组件、风道结构进行检修与清洁，符合食品加工设备定期清洁的卫生要求。设备进料端设置凸起式接料斗，可承接前端输送线落下的物料，避免物料洒落至设备外部，出料端设置倾斜导料板，烘烤完成的物料可顺着导料板滑入后端冷却输送单元，导料板采用圆弧过渡设计，避免物料磕碰产生碎屑。设备配置两套独立的加热系统，可根据不同物料的加工工艺需求，选择电加热线圈供热或者燃气燃烧器供热，两种供热模式可独立切换，也可同时运行提升炉内升温速度，炉内工作温度最高可达到250摄氏度，覆盖多数休闲食品的干燥、烘烤、熟化温度区间。

　　设备配置独立的输送速度控制系统，可根据物料的含水率、烘烤工艺要求调整网带运行速度，从而控制物料在炉腔内的停留时间，速度调节范围适配从低温长时间干燥到高温快速烘烤的多类工艺需求。炉体的冷空气进气口采用独立隔离设计，与车间冷空气管路接口完全分隔，避免进气过程中带入车间内的浮尘、杂质，同时进气口配置风量调节挡板，可根据炉内温度场分布调整进风量，配合炉内的热风循环结构，保证炉腔宽度方向上的温度差控制在工艺允许范围内，避免出现局部烤焦或者局部烘烤不足的问题。炉体出料端设置观察窗，可在设备运行过程中直观观察出料端物料的烘烤色泽，及时调整温度与输送速度参数，无需打开炉门影响炉内温度稳定。

　　设备的电气控制元件全部集成在炉体侧面的密封电控仓内，电控仓采用防尘密封设计，避免食品加工车间内的水汽、粉尘进入电控仓造成元件故障，电控仓表面设置散热格栅，保证元件运行过程中的热量可及时散出。从建模设计角度来看，该设备的结构拆分遵循模块化设计思路，炉体框架采用标准型材焊接成型，外壳采用不锈钢钣金折弯拼接，所有拼接处做圆角过渡处理，避免卫生死角，内部输送网带采用独立模块装配，可根据加工物料的颗粒大小更换不同网孔规格的网带，无需改动整体炉体结构。设备的安装边界需预留侧面检修门板的开启空间，以及进料端、出料端的输送线对接空间，顶部预留热风排气管道的接口位置，整体设备的宽度适配标准车间通道的通行要求，设备就位后无需额外改动车间原有土建结构。
