黄铜外丝直通气动管路接头结构

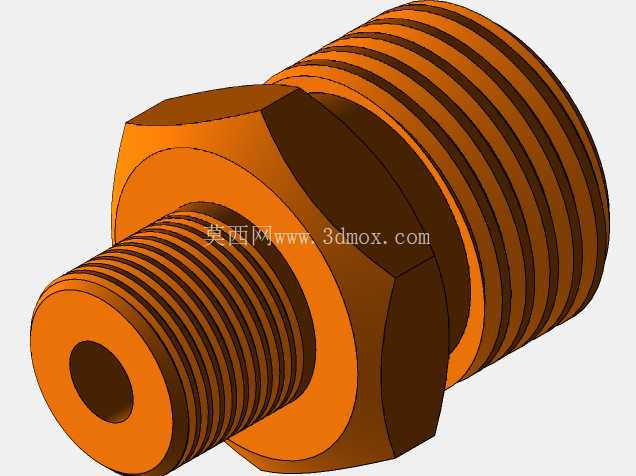

　　这款黄铜材质的直通外丝接头，是流体管路系统中用量极大的基础连接件，日常在气动控制回路、低压液压支路、小型供水供油管路里都能见到它的身影，核心作用是实现两段不同规格带内螺纹接口的管路同轴对接，保证介质输送过程中不会出现渗漏、滑脱问题。从结构设计来看，整体采用同轴回转体构型，中间设置了六角拧动台，这部分的对边尺寸是按照常规活动扳手、开口扳手的夹持标准设计的，安装时不需要定制专用工装，用常规五金工具就能完成拧紧操作，六角台的两个端面都做了微小的倒角处理，避免拧紧过程中锐边刮伤密封垫片或者操作人员的手部。

　　两端的外螺纹段长度经过匹配计算，不会出现螺纹拧入过长顶到对侧管路内壁、或是拧入深度不足导致连接强度不够的问题，螺纹的牙型按照普通密封管螺纹的公差要求建模，牙顶和牙底都做了微小的圆角过渡，既可以减少螺纹拧入时的切削阻力，也能避免应力集中导致的螺纹牙断裂。接头内部是等直径的通流孔，孔壁的粗糙度按照流体输送的要求控制，不会出现局部缩径、台阶错位的问题，能最大程度减少介质流经时的压力损失，不管是输送压缩空气、低压润滑油还是常温清水，都不会因为内部结构问题产生紊流、异响。

　　建模过程中严格遵循管路连接件的通用安装边界，两端螺纹的同轴度公差控制在机械行业常用的精度范围内，安装后不会出现两段管路不同心、强行别劲导致的密封失效问题，六角台的厚度也经过受力校核，正常拧紧力矩下不会出现六角变形、打滑拧不动的情况。材质选用黄铜是工程领域的常规选择，这种材料本身的切削加工性能好，批量生产时刀具损耗低，加工出来的螺纹精度容易保证，同时黄铜本身有一定的自润滑特性，螺纹多次拆装也不容易出现锈死、粘牙的问题，在常规的无强腐蚀环境下使用寿命很长，不需要做额外的表面防腐处理。

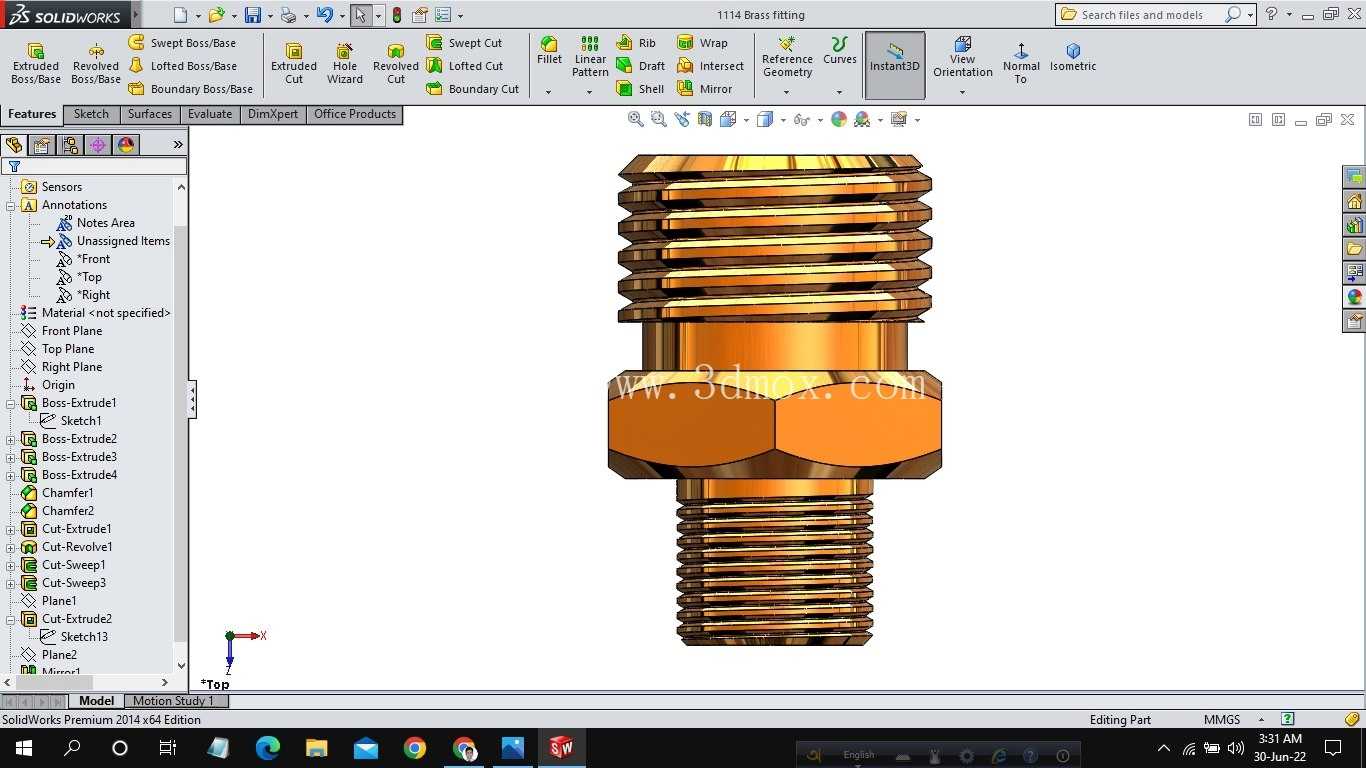

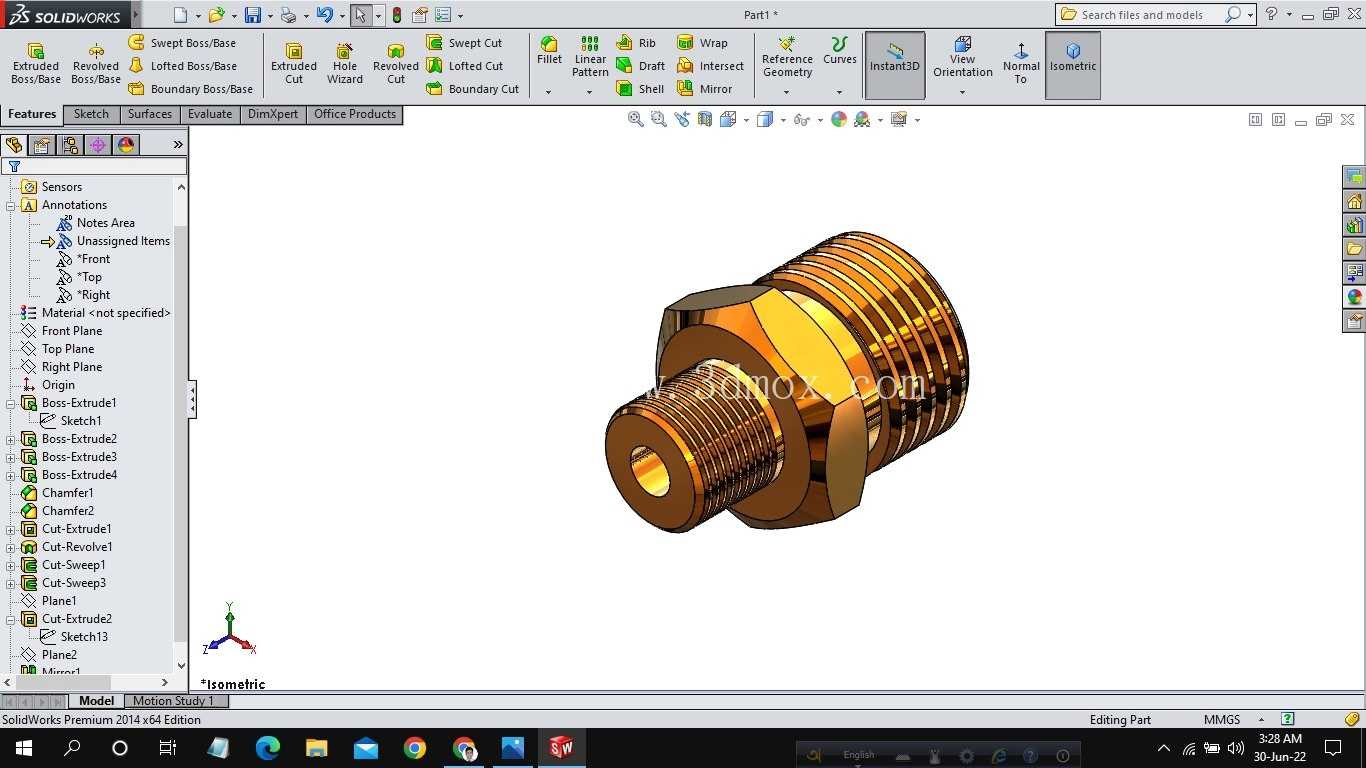

　　在实际设备装配场景中，这类接头经常搭配生料带、组合密封垫圈使用，安装时只要在螺纹段缠绕合适厚度的密封材料，按照标准力矩拧紧，就能承受1兆帕左右的工作压力，完全满足普通气动回路、小型液压站、民用供水支路的使用要求。建模时还原了零件的所有工艺细节，比如两端螺纹起始处的引导倒角，方便安装时快速对准内螺纹孔，不会出现螺纹错牙、乱扣的情况，六角台和两端螺纹段的衔接处做了退刀槽设计，符合实际车削加工的工艺要求，不会出现建模结构和实际加工工艺脱节的问题，拿到模型后可以直接调整参数用于不同管径规格的同系列接头衍生设计，也可以直接导入装配体中做管路布局的干涉检查，提前验证安装时扳手的操作空间是否足够，避免实际装配时出现工具够不到、拧紧操作空间不足的问题。这类小零件看起来结构简单，但是在整个流体系统中起到的作用非常关键，一旦接头出现渗漏、断裂，会直接导致整个回路的压力下降，相关的执行元件无法正常动作，所以设计时每一处尺寸都要匹配对应的行业标准，不能随意更改螺纹规格、六角对边尺寸、通流孔径这些关键参数，否则会导致现场安装时和现有管路配件无法匹配，造成不必要的返工。
