HH1208-2.5锁存式按钮开关结构设计

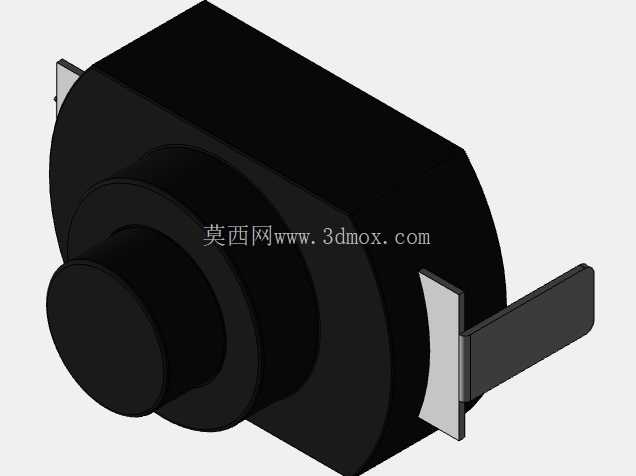

　　这款锁存式按钮属于电子控制回路里的基础操作元件，日常在小型家电控制板、工控辅助操作面板、便携检测设备的操作区都能见到这类结构的身影，和自复位按钮不同的是，锁存结构按下后会保持触点通断状态，再次按压才会复位切换，不需要操作人员持续施加按压力，适合需要状态保持的启停、模式切换类操作场景。从结构设计来看，整体采用卧式贴片安装布局，主体为绝缘阻燃的工程塑料壳体，前端伸出圆柱形按压操作端，操作端做了阶梯式轴段设计，最外侧的按压面直径略大于内部轴段，既能够保证手指按压时有足够的接触面积，也能在壳体内部形成限位台阶，避免按压行程超出行程范围导致内部结构损坏。

　　壳体两侧伸出贴片式焊接引脚，引脚采用镀锡铜材，表面做平整化处理，能够适配SMT回流焊工艺，直接焊接在PCB板表面，不需要额外预留插件安装孔，对于高密度布板的小型电子设备来说，这种安装方式能够大幅节省PCB板面空间，同时贴片焊接的生产效率远高于手插件焊接，适合批量生产的消费电子、工控板卡加工场景。内部的锁存结构采用经典的棘轮卡扣式设计，按压时内部弹簧储能，卡扣卡入棘轮卡槽保持触点接通状态，再次按压时卡扣脱离卡槽，弹簧推动按钮复位同时切断触点，整个行程控制在2.5mm，按压力度设计在适合手指操作的区间，既不会因为力度太轻导致误触，也不会因为按压力度过大造成操作疲劳。

　　设计过程中需要重点控制几个安装边界尺寸：首先是主体的总宽度，要保证两个焊接引脚的间距符合标准贴片元件的焊盘间距设计规范，焊盘的尺寸要和引脚的长宽匹配，避免焊接时出现虚焊、连锡的问题；其次是按钮突出壳体前端的高度，要适配设备面板的开孔厚度，保证按钮伸出面板的高度在1-2mm区间，既方便按压，也不会因为突出过多在运输、使用过程中被意外磕碰触发；另外壳体底部到引脚底面的高度要严格控制，保证焊接后壳体和PCB板面之间留有0.1-0.2mm的间隙，避免焊接时的助焊剂残留堆积在壳体底部造成绝缘隐患。

　　从实际使用的可靠性角度出发，壳体的拼接缝隙做了错位卡扣设计，能够阻挡日常使用中的灰尘、少量飞溅液体进入内部，避免触点接触不良；内部的金属触点采用银合金镀层，能够降低接触电阻，减少频繁通断时的触点烧蚀问题，保证长期使用的通断稳定性。这类按钮在选型时，除了安装尺寸匹配之外，还要确认触点的额定电流电压参数，匹配控制回路的负载功率，避免小触点带大负载造成触点熔焊失效；建模过程中需要重点还原内部的行程限位结构、引脚的焊接定位尺寸、操作端的按压行程关系，不能只做外观曲面的还原，要保证装配关系和实际产品一致，方便后续做PCB板的布局干涉检查、面板开孔的适配设计，在做整机装配仿真时，也能准确模拟按钮按压时的运动范围，避免周边元件和按钮操作端产生运动干涉。
