E65型电源变压器单组绕线骨架结构

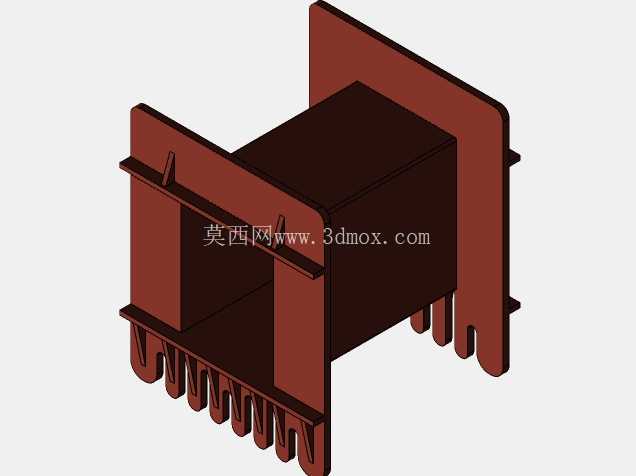

　　在开关电源、工业控制电源、大功率充电模块这类需要磁耦合实现电压变换的电气设备里，变压器骨架是承载绕组、固定磁芯、保障绝缘距离的核心结构件，这款适配Ferro cube CP-E65/32/27-1S磁芯的单骨架结构，就是针对中大功率电源场景设计的配套支撑部件。日常做电源结构设计时，很多工程师会忽略骨架的细节设计，实际上骨架的针脚排布、挡边高度、绕线窗口尺寸，直接决定了绕组的绕制效率、安规距离是否达标，甚至会影响整个变压器的漏感参数，进而牵连电源整机的EMC表现。这款骨架采用单组立式安装结构，两侧的挡边做了加高处理，刚好能卡住E65规格磁芯的中柱与边柱，装配时不需要额外的定位夹具就能让磁芯与骨架保持同轴，避免磁芯错位带来的气隙不均问题，减少磁芯工作时的局部损耗。绕线窗口的尺寸是完全匹配E65磁芯的窗口余量设计的，初级绕组与次级绕组之间预留了足够的挡墙位置，能满足安规要求的初级次级间爬电距离，不需要额外添加绝缘挡墙就能适配多数AC-DC电源的绝缘要求，能减少生产时的物料种类与装配工序。

　　底部的针脚采用直插式排布，针脚的间距做了等距设计，刚好匹配常规PCB板的焊盘孔位，插装时能顺利过波峰焊，不会出现针脚歪扭、虚焊的问题，针脚根部做了加厚的凸台结构，能增强针脚的固定强度，避免绕线时拉扯针脚导致松动，也能防止焊锡顺着针脚爬升到绕线区域造成绝缘失效。骨架两侧的定位凸耳是和磁芯的安装缺口对应的，装配磁芯后点胶固定时，胶水能顺着凸耳的缝隙填充，让磁芯与骨架的结合更牢固，整机做振动测试时不会出现磁芯移位、绕组松动的问题。

　　从安装边界来看，这款骨架的整体外形尺寸完全适配E65磁芯的装配公差，安装到PCB板后，整体高度不会超过常规电源模块的壳体预留空间，两侧的散热间隙也做了预留，绕组工作时产生的热量能顺着骨架的缝隙流通，不会出现局部积热导致绝缘材料老化加速的问题。设计这类骨架的时候，首先要考虑的是磁芯的配合公差，不能把骨架的磁芯安装槽做的太紧，否则磁芯插装时容易撑裂骨架，也不能太松，否则磁芯会出现晃动，导致气隙不稳定，影响电感量的一致性；其次是绕线窗口的利用率，要在保证绝缘距离的前提下尽可能给绕组留出足够空间，避免线径较粗时绕不下，或者绕线后超出挡边高度导致磁芯无法装配；还有针脚的载流能力，针脚的粗细要匹配对应绕组的最大电流，避免大电流工作时针脚发热严重，影响焊盘的可靠性。

　　实际生产应用中，这类单骨架结构多用于单组输出或者多路输出但绕组排布不复杂的电源场景，相比多槽骨架，它的绕线窗口利用率更高，能承载更粗的线径，适合大电流输出的电源产品，比如工业设备的辅助电源、大功率充电桩的功率变换变压器、光伏逆变器的辅助供电变压器等场景，都能看到这类结构骨架的应用。另外骨架的材质一般会选用耐高温的绝缘工程塑料，能承受绕组浸漆、波峰焊时的高温，不会出现变形、融化的问题，表面的绝缘电阻也能满足高压绝缘的要求，避免初级次级之间出现击穿风险。在做整机结构布局时，这款骨架的安装孔位是标准化设计的，不需要在PCB上做特殊的异形孔，能直接套用常规E65变压器的封装尺寸，减少PCB设计的工作量，也能兼容现有生产线上的变压器插装、焊接工装，不需要额外调整生产工艺。
