电源设备用插接式电路板结构设计

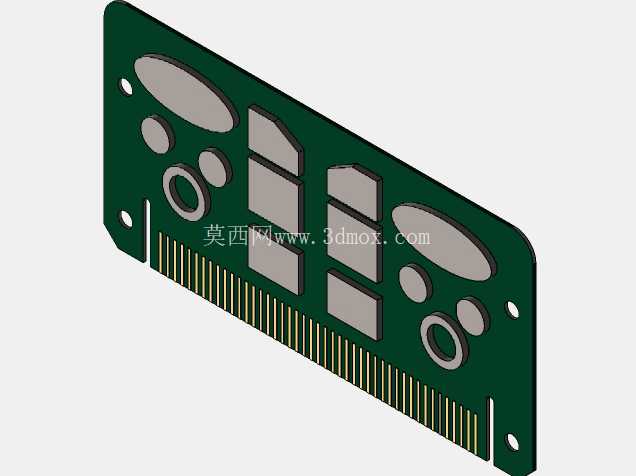

　　这款电路板主要适配中小功率电源变压器的配套电控场景，作为电源变压环节后级的电流分配、信号转接载体，可直接插装在对应设备的金手指插槽内，完成变压后多回路电能的分流输出，同时承载基础的线路防护、元件固定功能，常见于桌面式小型电源、工业控制辅助供电模块、低压配电信号转接单元中，替代传统飞线接线的零散结构，提升电源模块的装配一致性与后期维护便捷性。从结构设计逻辑来看，板体采用FR-4环氧玻纤基材的等厚板型设计，整体轮廓为长条形矩形，边缘做了小圆角过渡处理，避免装配过程中板边毛刺划伤操作人员或相邻绝缘部件，板身一侧加工有整排等间距的金手指插接边，金手指的长度、镀层厚度、相邻引脚间距完全匹配对应电源插槽的通用尺寸规范，插接后可保证接触电阻稳定在毫欧级，避免大电流通过时出现接插部位发热、接触不良的问题。板体上分布的多组异形镂空与圆形安装孔，并非装饰性结构，其中靠近板边的两个小圆孔为定位安装孔，孔径匹配M2规格的固定螺丝，当电路板插接到位后，可通过这两个孔位与设备壳体上的固定柱锁合，避免设备运输、运行过程中受振动影响出现板体偏移、接插松脱的问题；板身中部的多组椭圆形、圆形沉台结构，是为对应直插式电子元件预留的安装位，每个沉台的深度、平面度都匹配对应元件的引脚长度与焊接面要求，元件插装后引脚可刚好穿过板体预留的过孔，波峰焊后焊点不会突出板体背面，避免板体安装时背面焊点与金属壳体接触造成短路。

　　板身上的多组矩形凸起区域，是为贴片式功率元件预留的散热贴合位，这些区域的板身做了局部加厚处理，背面可直接贴合导热硅胶垫与设备壳体的散热面接触，将功率元件工作时产生的热量快速传导出去，避免元件长时间高温工作出现性能衰减。在安装边界的尺寸把控上，板体的总长度、宽度、厚度都严格适配对应电源模块的内部安装腔尺寸，插接边到最远端固定孔的距离，刚好满足插槽插入深度与固定孔位的同轴度要求，不会出现插接过深顶坏插槽内部触片、或是插接过浅导致接触面积不足的问题；板身所有元件安装位的高度都控制在安装腔的净空高度以内，最高的元件顶面距离板体的高度不超过腔体内壁到板体安装面的距离，装配后不会出现元件顶壳、装配间隙不足挤压元件引脚的问题。

　　从实际使用的可靠性角度出发，板体边缘的金手指部位做了倒角处理，插接时可起到导向作用，即使操作人员装配时存在微小的角度偏差，也能顺着倒角顺利滑入插槽，避免金手指边缘被插槽刮花造成镀层脱落、接触不良；板身上所有镂空位置的边缘都做了去毛刺处理，避免装配或检修过程中毛刺掉落造成内部线路短路。不同于通用型万能电路板，这款板型的线路走线完全匹配电源变压器的输出回路要求，每个回路的走线宽度都根据对应回路的额定电流做了加宽处理，大电流回路的走线还做了露锡加厚设计，提升载流能力，避免长时间满负载工作时走线过热出现绝缘层老化；信号回路的走线与功率回路做了分区排布，避免功率回路的电流波动干扰信号传输的稳定性。

　　在装配兼容性上，这款电路板除了适配对应规格的电源变压器插槽外，板身上预留的元件安装位可兼容不同品牌同参数规格的直插、贴片元件，后期维修替换元件时不需要额外对板体进行加工，直接按位焊接即可；固定孔位的间距也符合行业内同功率等级电源模块的通用安装尺寸，即使替换不同厂家的同类型电路板，也不需要改动设备壳体的固定柱位置，可直接互换装配，降低设备的后期维护成本。板体表面的阻焊层采用哑光绿色阻焊油墨，一方面是行业内的通用识别色，方便检修人员快速识别电源类电路板，另一方面哑光材质可避免生产车间内的强光反射造成焊点识别困难，提升生产、检修环节的操作效率。
