管式纳米材料制备反应器结构设计

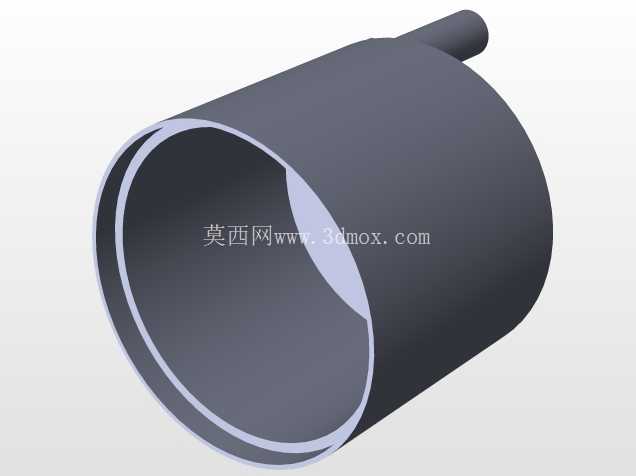

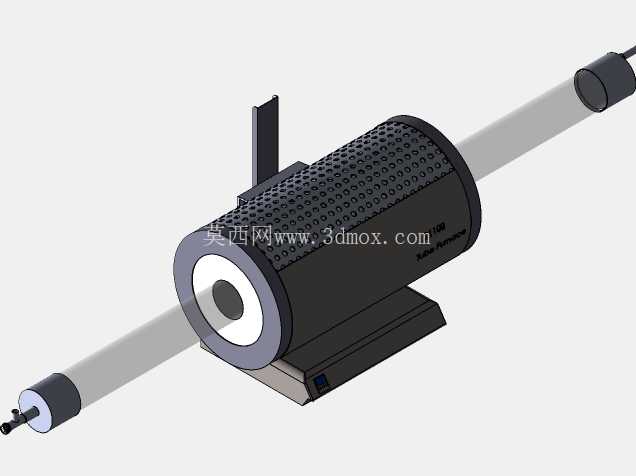

　　这套管式反应器结构，主要面向实验室小批量碳纳米管、一维纳米粉体材料的连续制备场景设计，在材料研发、小试工艺验证环节应用广泛，可适配惰性气体保护、常压化学气相沉积等工艺需求，解决传统开口式反应装置温区不稳定、气氛密封性差的问题。从结构布局来看，设备采用卧式同轴布置，核心反应腔为贯穿式石英管结构，两端通过密封法兰与气路接头连接，可实现工艺气体的定向流通，反应管中段被带散热孔的圆柱加热炉体包裹，炉体底部设置一体化安装底座，侧面预留安装支耳，可直接固定在实验台架或通风橱内部的安装导轨上。

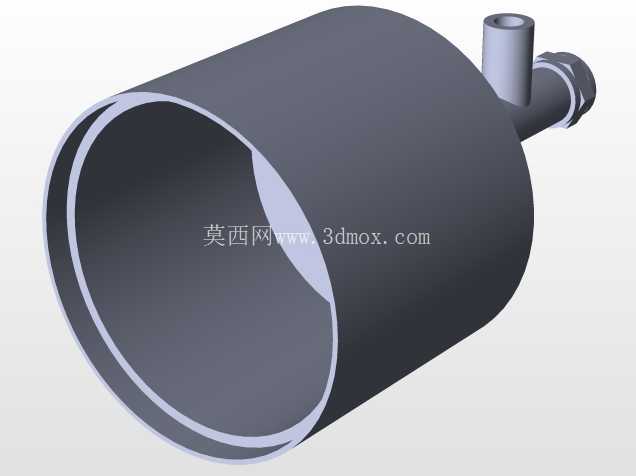

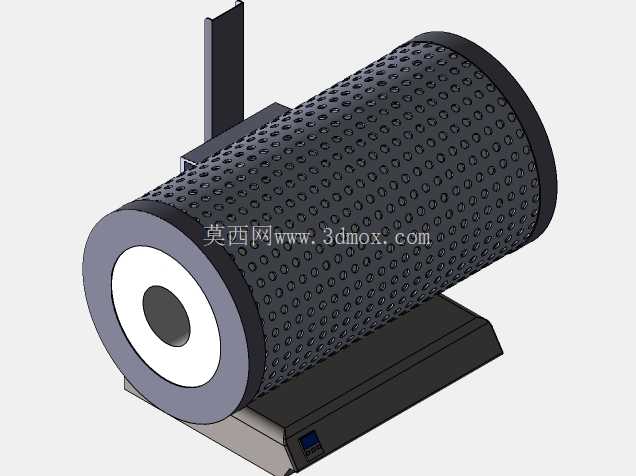

　　炉体外壳采用密布冲孔结构，并非单纯的外观设计，而是通过均匀排布的小孔实现自然对流散热，避免炉壳表面温度过高带来的操作安全隐患，同时冲孔的排布密度经过热仿真校核，在保证结构强度的前提下最大化散热面积，减少外壳向周边环境的热辐射。加热腔内部的温区长度经过针对性设计，可满足纳米管生长过程中所需的恒温段长度要求，反应管两端伸出炉体的部分预留足够的操作空间，方便操作人员完成样品装取、气路连接等操作，同时伸出段的温度梯度自然形成冷却区，避免出口端密封件长期处于高温环境下加速老化。

　　底座部分采用阶梯式结构设计，下部预留电气元件安装空间，可集成温度控制模块、电源接线端子等部件，无需额外搭配外置电控箱，减少设备整体占用的台面空间，底座与炉体之间设置隔热垫层，阻断炉体向底座的热传导，避免底座温度过高影响台架或下方放置的其他实验设备。在安装边界方面，设备整体的轴向长度、径向直径都适配常规实验室通风橱的内部尺寸，底部安装孔位按照标准实验台架的安装间距设计，无需额外加工转接板即可完成固定；反应管的外径选用实验室通用规格，可直接搭配标准尺寸的密封胶圈、快插气路接头，降低备件采购与更换成本。

　　设计过程中重点考虑了日常维护的便捷性，炉体上盖采用可快拆结构，松开侧面的固定紧固件即可向上翻开上盖，直接取出内部的反应管或更换加热元件，无需拆解整体管路与底座结构；两端的密封压盖采用螺纹旋紧结构，无需专用工具即可手动完成拆装，方便快速更换反应管或清理管内残留的反应副产物。从功能实现角度，该结构可精准控制反应区的温度均匀性，恒温段内的温度偏差可控制在工艺允许范围内，保证纳米管在生长过程中各位置的反应条件一致，避免因温区偏差导致的产物形貌不均、性能差异问题；贯穿式的管体结构可搭配连续送样机构，实现样品的连续进出，适配小批量连续生产的工艺需求，相比间歇式反应装置可有效提升实验效率。结构细节上，炉体侧面的安装支耳不仅用于设备固定，还可作为温度传感器、电源线的走线固定点，避免线路直接贴在高温炉壳上造成绝缘层老化；反应管两端的接头采用阶梯式变径设计，可适配不同管径的气路管路，满足不同工艺流量下的气路连接需求。
