双电控三位五通气动换向阀结构设计

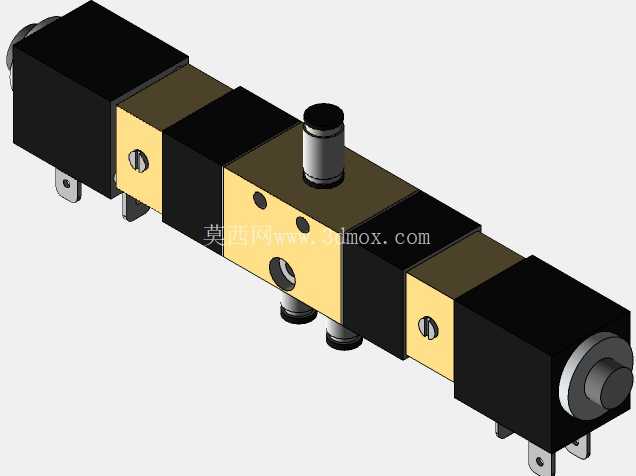

　　这款五通阀的三维结构，是气动控制系统里的核心执行控制元件，日常在自动化生产线的气动回路、工装夹具的气路切换、非标设备的气缸驱动回路里都有极高的应用频次，但凡涉及到需要双向气动执行元件往复动作的场景，基本都离不开这类阀件的气路通断与方向切换。从结构设计逻辑来看，这款阀采用双电控驱动布局，两端分别设置电磁驱动模块，中间为阀杆与阀体流道结构，相比单电控弹簧复位的五通阀，双电控结构具备位置记忆特性，即单侧电磁线圈得电驱动阀杆换位后，即使线圈失电，阀杆也会保持在当前工作位置，不需要持续给线圈供电，既可以降低线圈长时间通电的发热损耗，也能避免设备突发断电时气路误复位带来的工装下坠、工件飞出等安全隐患，在长行程气缸驱动、多工位顺序动作的气路设计里，这种结构的可靠性优势非常明显。

　　阀体主体采用分段式拼接结构，流道部分的阀块做了等距的安装孔位设计，底部的气路接口采用标准下接式布局，适配行业通用的汇流板安装规格，不需要单独为每个阀布置气管，多阀并排安装时可以直接通过汇流板统一供气与排气，大幅减少设备内部的气管排布量，降低气路泄漏点的同时也能让设备内部布局更整洁。两端的电磁驱动部分做了方形防护外壳，外壳与中间阀块的连接位置设置了密封胶圈槽，装配后可以达到常规工业环境的防尘要求，适配车间多粉尘、少量切削油雾的使用场景，不需要额外加装防护套就能满足日常使用的防护等级要求。阀杆的密封结构采用多道环形密封圈设计，每一个气路腔室之间都设置了独立的密封件，避免不同压力腔室之间的串气问题，保证气路切换时的压力稳定性，减少因为串气导致的气缸动作迟缓、出力不足的问题。顶部设置的手动应急按钮，是现场调试与故障排查时的实用结构，在设备断电、电磁线圈未得电的状态下，可以通过手动按压该按钮推动阀杆换位，实现气路的手动切换，方便调试时单独测试气缸动作是否顺畅，不需要反复通断设备电源来操作，大幅提升现场调试的效率。

　　安装边界方面，这款阀的整体外形为长条形对称结构，两端电磁头的外径与中间阀块的宽度保持一致，安装时的侧向预留空间只需要比阀体宽度多出10mm左右的接线空间即可，不需要预留过大的侧向操作空间，适合在设备内部安装空间紧凑的场景下使用；底部的安装孔位间距符合通用气动阀的安装尺寸标准，可以直接替换同规格的其他品牌五通阀，不需要重新加工安装板的孔位，降低设备维护时的配件替换成本。气路接口的通径设计适配常规6mm、8mm外径的气动气管，满足大部分中小缸径气缸的供气流量需求，在0.15-0.8MPa的常规气动系统工作压力范围内，阀内流道的压损控制在极低水平，不会因为阀件的流道阻力导致气缸出力不足。

　　设计时还考虑了线圈的可替换性，两端的电磁线圈部分采用模块化快拆结构，不需要拆解整个阀体，只需要松开线圈的固定螺丝就能单独更换故障线圈，后期维护时不需要将整个阀从汇流板上拆下，也不会破坏阀体内的密封结构，大幅缩短设备故障停机的维护时间。在实际选型应用时，这类五通阀通常搭配气缸、磁性开关、节流阀共同组成气动执行回路，通过阀的换位控制气缸的伸出与缩回，配合节流阀调节气缸的动作速度，磁性开关反馈气缸的位置信号给控制系统，就能实现完整的自动化动作逻辑，在3C电子装配线、汽车零部件工装夹具、包装设备的送料机构、木工机械的压紧机构里都能看到这类阀件的应用。建模过程中对每一处密封槽的尺寸、安装孔的位置公差、阀杆的行程距离都做了精准的还原，所有配合面的尺寸都符合行业通用的加工公差要求，既可以作为气动系统设计时的选型布局参考模型，也可以作为阀件结构学习的三维样例，帮助刚接触气动设计的工程师理解五通阀的内部结构与工作原理，避免选型与安装时出现尺寸不匹配、安装空间不足的问题。
