手动杠杆式法兰蝶阀结构设计

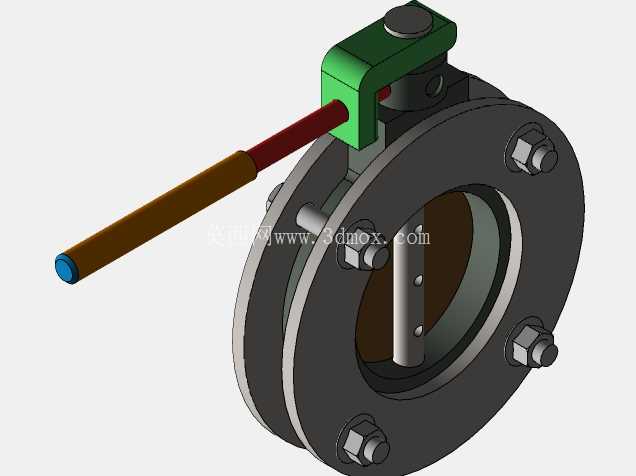

　　这款手动法兰蝶阀的结构建模，核心围绕燃气输配管路的截断与调节需求展开，在城市门站、天然气调压撬、工厂燃气供给支管这类工况里，这类阀门承担着介质通断、小范围流量调节的作用，相比同口径闸阀、截止阀，蝶阀的结构长度更短，安装占用的轴向空间更小，在管路排布紧凑的燃气场站里能有效压缩设备间距，减少整体撬装的占地尺寸。从结构设计逻辑来看，阀板采用对夹式密封配合法兰端面的结构，阀体两端的法兰盘预留了标准螺栓过孔，孔位分布遵循通用管路法兰的连接规范，安装时可直接与同压力等级的管路法兰对接，螺栓穿入后均匀锁紧即可保证密封面的贴合度，不需要额外加工适配接口。

　　驱动部分采用杠杆式手柄结构，手柄延伸长度经过力矩匹配，操作人员无需借助加力杆，仅靠手部力量即可完成阀板90度回转的启闭动作，手柄根部的定位块可在阀板全开、全关位置实现卡位，避免管路介质压力波动导致阀板自行移位，同时手柄表面做了防滑包覆处理，在户外场站有凝露、轻微油污的工况下也能保证操作握持的摩擦力，不会出现打滑脱手的问题。密封结构上，阀板外缘的密封圈嵌入阀体的密封槽内，阀板回转时密封圈与阀座的接触为面接触，相比线接触的密封结构，在燃气这类带微小杂质的介质工况下，密封面不容易被杂质划伤，能长期保持截断后的零泄漏要求，同时阀杆与阀体的配合位置设置了多级密封填料，避免介质从阀杆转动间隙处泄漏，符合燃气输配设备的安全密封要求。

　　从安装边界来看，这款蝶阀的法兰外径、螺栓孔中心距、密封面凸起高度都匹配通用中低压燃气法兰的尺寸规范，阀体轴向结构长度仅为同口径闸阀的三分之一左右，在管路改造、老旧场站阀门更换的场景下，不需要对原有管路进行大范围切割调整，可直接替换同参数的老旧阀门，降低现场施工的工作量。阀杆采用上下双支撑结构，阀板在介质流道内处于居中位置，介质流经阀板时的流阻更小，全开状态下阀板与管路轴线平行，介质通流截面接近管路全通径，压力损失远小于同口径的截止阀，适合天然气这类需要低流阻输送的介质工况。

　　建模过程中对各个配合间隙做了工程化还原，比如阀杆与轴套的转动间隙、螺栓与法兰孔的装配间隙、手柄转动时与阀体外部的避让空间都按照实际装配要求预留，不会出现实际装配时的干涉问题，法兰盘上的螺栓、螺母都采用标准件建模，可直接导出明细用于生产采购，阀板的回转角度限位结构也做了细节还原，当手柄扳动到全关位置时，定位块刚好抵住阀体上的限位凸台，保证阀板密封面与阀座完全贴合，不会出现过位导致密封面挤压损坏的问题。在日常运维场景下，这款阀门的结构拆解难度低，更换密封圈、填料等易损件时不需要将整个阀体从管路上拆下，仅需拆下手轮端的压盖即可完成填料更换，大幅降低运维的工作量，适合燃气场站这类需要定期巡检维护的使用场景。
