Y型三通分料阀结构设计

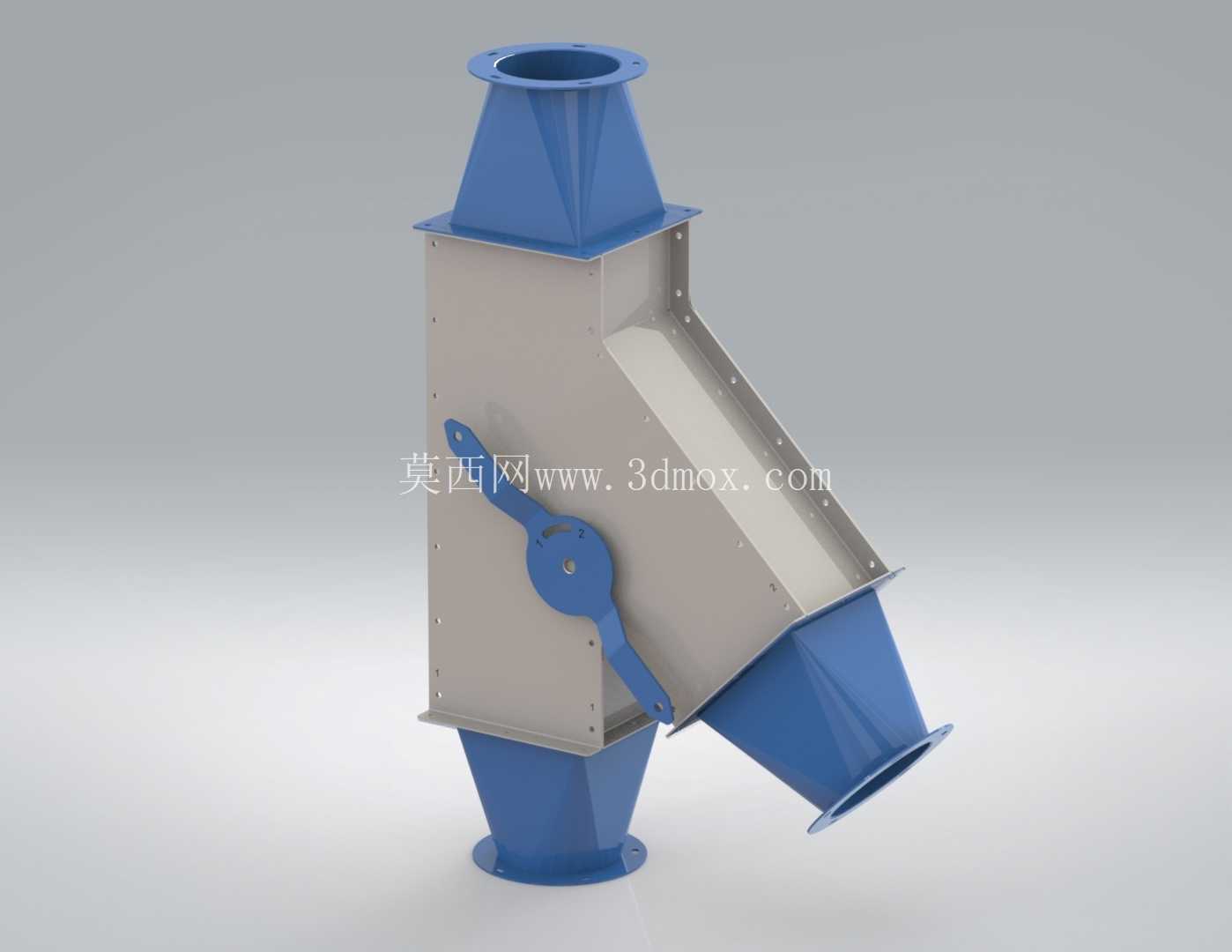

　　该Y型分料结构主要应用于粉体、颗粒物料的气力输送与重力落料管路系统中，常见于粮食加工、建材生产、化工粉体输送、冶金散料转运等工况场景，核心作用是在单路进料的工况下，实现物料向两个不同下游管路的流向切换，替代传统多管路布置的冗余阀门组，减少管路转接的物料残留与压损。从结构设计逻辑来看，整体采用Y型对称斜向分岔布局，进料端设置在上部垂直段，两个出料端分别沿斜向与下部垂直方向布置，可适配不同的管路走向需求，壳体主体采用折弯钢板拼焊结构，内壁做顺滑过渡处理，避免物料在分岔拐角处出现积料、卡料问题，尤其是针对流动性较差的粉体物料，顺滑的流道曲面能有效降低物料挂壁的概率。

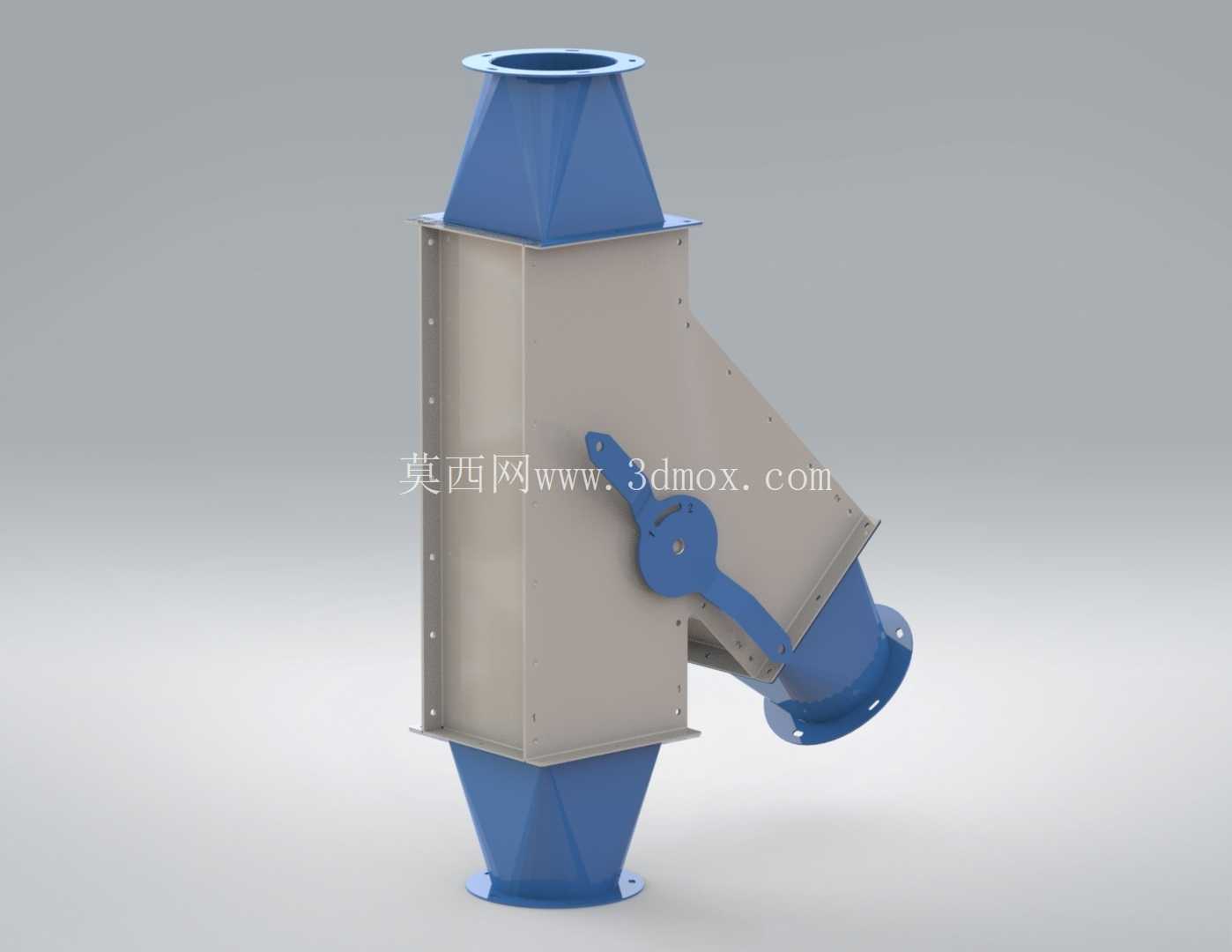

　　阀体的法兰接口全部采用标准圆形法兰设计，法兰端面预留均匀的螺栓安装孔位，可直接与同管径的输送管道进行对接，安装时需保证阀体垂直方向的同轴度，避免因安装倾斜导致阀板关闭时密封面贴合不严，出现串料问题。阀板驱动部分采用外置手柄式手动驱动结构，手柄通过转轴与内部的翻板阀板刚性连接，转轴位置设置密封填料函，避免输送过程中粉体从转轴间隙溢出，手柄上带有定位卡位结构，可将阀板稳定锁定在两个出料位的全开位置，以及中间全关位置，操作时可直接扳动手柄完成流向切换，无需额外辅助工具，适合现场人工操作频次不高的工况。

　　结构设计时充分考虑了耐磨需求，阀板与壳体接触的密封边缘采用耐磨衬板结构，可在长期受物料冲刷磨损后单独更换衬板，无需整体更换阀体，降低后期维护成本；壳体外部设置加强筋结构，在负压气力输送工况下可避免壳体受内外压差作用出现变形，保证结构刚度。从安装边界来看，上部进料法兰、两个出料法兰的中心距、法兰外径、螺栓孔分布圆尺寸均匹配常规工业输送管道的通用规格，安装时需在阀体下方设置独立支撑结构，避免阀体重量全部由相邻管道承担，长期受力导致管道法兰变形泄漏；转轴的操作侧需预留足够的操作空间，保证手柄扳动时无结构干涉，日常维护时可直接拆卸转轴端的压盖，更换内部密封填料与阀板衬板，无需将整个阀体从管路上拆卸下来。

　　流道设计上，分岔位置的导流角度经过优化，物料从上部进料口落入后，无论阀板切换到哪个出料方向，物料都能沿顺滑的流道滑入对应出料管，不会出现物料直接冲击阀板转轴的问题，减少物料对转轴部位的冲刷磨损，延长部件使用寿命；针对不同物料特性，该结构也可适配改装为气动或电动驱动形式，只需将手动手柄替换为对应驱动执行器即可，壳体与转轴的安装接口可直接兼容标准驱动件的安装尺寸，无需额外改动主体结构。在实际工况应用中，该类Y型分料结构相比两个独立平板阀的组合布置，整体安装高度更低，管路转接点更少，能有效降低整个输送系统的布置空间占用，同时减少物料在多个转接点的残留，适合对物料残留控制有要求的食品、医药粉体输送场景，也可适配建材、矿山等大颗粒物料的重力落料换向场景，结构整体无复杂传动部件，故障率低，日常维护工作量小。
