带立式支架的反转磁力输送结构

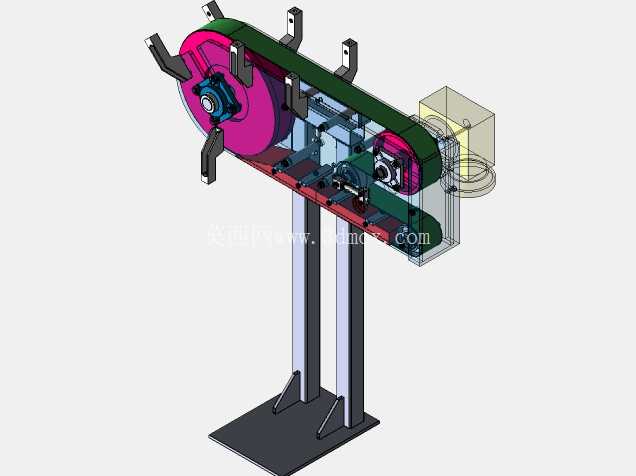

　　在电子元器件、小型导磁五金零件的产线转运环节，常规带式输送机往往无法适配垂直转向、反向输送的工位布局需求，尤其是在变压器铁芯小件、导磁冲压件的工序流转场景中，零件体积小、重量轻，普通平带输送容易出现物料滑落、移位的问题，这款反转磁力输送结构正是针对这类场景场景做的定向设计。从结构布局来看，设备采用双立柱立式支撑结构，底部为整块方形安装底板，通过地脚螺栓即可直接固定在车间地坪或者设备机架台面上，立柱采用矩形截面型材，支撑强度足够承受上端输送模组的运行载荷，不会出现高速运行时的晃动问题。上端的输送模组核心为同步带传动结构，主动轮端集成了驱动连接位，可适配标准减速电机输出轴安装，从动轮端设置了张紧调节结构，通过调整从动轮的安装位置即可张紧同步带，补偿长期运行带来的带体伸长量。和普通输送机不同的是，这款结构的同步带内侧沿输送路径布置了永磁体组件，磁吸力可以穿透带体吸附表面的导磁物料，即便输送路径存在反转、下倾甚至垂直向下的区段，物料也不会因为重力脱落，能够实现多方向的连续转运。

　　设计过程中，磁路的布置是核心要点，磁体采用间隔排布的方式，既保证整个输送面的磁吸力均匀，不会出现局部吸力不足掉料的问题，又能控制整体磁体用量，降低结构重量和制造成本，同时磁体和带体之间预留了足够的间隙，避免带体运行时和磁体产生摩擦损耗，延长带体使用寿命。输送路径的反转段做了圆弧过渡设计，轮体直径经过匹配计算，保证同步带在反转弯曲时的弯曲应力在材料允许范围内，不会出现带体早期折损的问题。侧边的安装支座预留了标准安装孔位，可以根据产线需求加装物料挡板、检测传感器、导向条等附件，适配不同尺寸规格的物料输送需求。

　　从安装边界来看，设备整体的横向占用宽度较窄，适合在产线的狭窄间隙中布置，不需要预留过大的安装空间，底部安装底板的孔位按照通用机架安装标准设计，能够和多数自动化产线的铝型材机架、型钢机架直接适配，不需要额外做转接安装板。驱动端的连接位采用标准轴径设计，可直接匹配市面常用的60型、80型减速电机，不需要定制特殊的连接轴套，降低了备件采购和后期维护的成本。在实际使用场景中，这类反转磁力输送机常布置在冲压设备的出料端、小型变压器装配线的工序转接位，将冲压完成的导磁小件、装配过程中的铁芯组件从一个工位反向输送到下一个工位，不需要额外设置提升或者转向机构，简化了产线的整体布局。

　　结构上所有的外露传动部件都预留了护罩安装位，现场安装时可以加装透明亚克力护罩或者金属护罩，避免运行过程中杂物卷入传动结构，提升设备运行的安全性。支撑立柱和上端输送模组之间采用螺栓连接，可根据现场的工位高度需求，调整立柱的连接高度，或者更换不同长度的立柱，适配不同高度的产线对接需求，不需要重新设计整个支撑结构。同步带的选型采用耐磨损的聚氨酯材质，表面做了防滑处理，配合内侧的磁吸力，即便输送表面存在少量的冲压油污，也能稳定吸附物料，不会出现物料打滑移位的问题。传动轮系采用轴承支撑结构，转动阻力小，运行过程中噪音低，适合在要求低噪音的装配车间内使用。
