小型空气活塞动力执行组件结构设计

　　这套空气活塞组件是气动传动系统里最基础的执行终端，日常在轻工装配线的工件推送工位、小型工装夹具的夹紧动作端、教学实验台的动力演示单元里都能见到它的身影，核心作用是把压缩空气的压力能直接转化为直线方向的往复机械力，不需要额外的中间转换机构，结构简单到刚接触机械设计的从业者都能快速吃透原理，但要把运行稳定性、安装适配性做扎实，还是要在细节结构上花不少心思。

　　从实际使用场景来看，这类小型空气活塞不需要配套复杂的气源处理单元，只要接入经过常规过滤的0.4-0.6MPa压缩空气就能稳定工作，在小行程、低负载的往复动作场景里，比电动推杆的响应速度快30%以上，也不会出现液压元件的油液渗漏问题，非常适合食品包装、电子元器件组装这类对洁净度有要求的生产线工位。很多新手工程师在做小型自动化工位改造的时候，最先想到的执行元件就是这类结构简单的空气活塞，不需要复杂的控制逻辑，搭配一个两位五通电磁阀就能实现伸出、缩回的动作循环，后期维护也只需要定期更换活塞密封圈，备件成本极低。

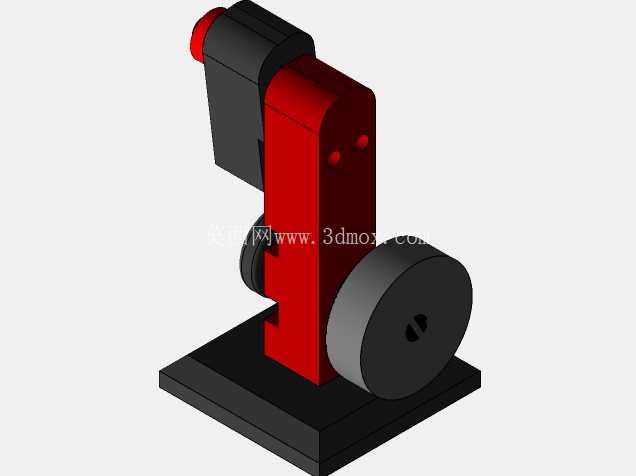

　　设计这套组件的时候，最先要确定的是安装底座的固定边界，整个组件的底座采用方形平板结构，四个角预留了沉头安装孔，孔位间距按照常规小型气动元件的安装规范设定，既可以直接通过螺栓固定在设备的铝型材安装面上，也可以搭配L型安装支架实现垂直、水平两个方向的安装切换，不需要额外加工转接板。底座上方的立式支撑结构采用一体化的块状设计，没有做多余的减重镂空，一方面是因为这类小型组件整体负载不大，实心结构的加工成本比镂空结构更低，另一方面立式结构需要同时承载活塞缸筒、传动曲柄轮两个部分的载荷，一体化结构可以避免拼接结构带来的装配误差，保证活塞运动轴线和曲柄轮的回转轴线垂直度控制在0.02mm以内，减少运行过程中的卡滞风险。

　　活塞缸筒部分采用单作用弹簧复位结构，压缩空气从缸筒尾部的进气口接入后，推动活塞向前伸出，断气之后靠缸筒内部的复位弹簧带动活塞自动回位，这种结构的好处是控制逻辑简单，只需要一路进气就能完成动作循环，不需要布置双路气管，非常适合动作单一的固定工位。缸筒前端的活塞杆伸出端做了抛光处理，表面粗糙度控制在Ra0.8以下，减少和前端盖密封圈之间的摩擦阻力，长期运行也不会出现密封圈过度磨损导致的漏气问题。和活塞联动的偏心曲柄轮安装在立式支撑结构的侧方，轮盘上开有偏心销孔，通过连杆和活塞杆尾部连接，当活塞做直线往复运动的时候，可以带动曲柄轮做连续回转运动，也可以反过来通过驱动曲柄轮转动，带动活塞做往复抽气动作，实现气泵的功能，这种双向可逆的传动结构，让这套组件既可以作为气动执行元件使用，也可以作为小型气源发生装置的核心结构使用，拓展了实际应用场景。

　　在零件建模和装配的过程中，所有配合面都按照实际加工公差设定，活塞和缸筒的配合采用H8/f7的间隙配合，既保证活塞运动顺畅，又不会因为间隙过大导致漏气；曲柄轮和支撑轴的配合采用H7/k6的过渡配合，保证回转过程中不会出现径向窜动；所有密封槽的尺寸都按照标准O型圈的规格设计，不需要定制非标密封件，后期更换备件的时候可以直接采购标准件。整个组件的外形尺寸控制得非常紧凑，总高度不超过150mm，底座宽度不超过100mm，在狭小的设备安装空间里也能灵活布置，不会和周边的其他机构产生干涉。很多教学场景里会用这类结构作为机械原理的演示模型，学生可以通过拆解装配，直观理解曲柄滑块机构的运动原理、气动元件的动力传递过程，比纯课本上的原理图更容易理解。

　　实际选型的时候，要注意这套组件的活塞行程是固定的，因为曲柄轮的偏心距是固定值，所以活塞的往复行程不会随气源压力变化而改变，动作一致性非常好，适合对行程精度有要求的固定工位，比如小型工件的定距推送、工装夹具的定程夹紧，不需要额外加装行程开关就能保证每次动作的位置一致。如果需要调整行程，只需要更换不同偏心距的曲柄轮就能实现，不需要更换整个缸筒部分，改造成本极低。另外整个组件的外露部分都做了氧化发黑处理，缸筒部分采用红色阳极氧化，既可以提升零件的防锈能力，也能在设备里快速识别出气动元件的位置，方便后期维护的时候快速排查故障点。
