太阳能热水器真空集热管组结构设计

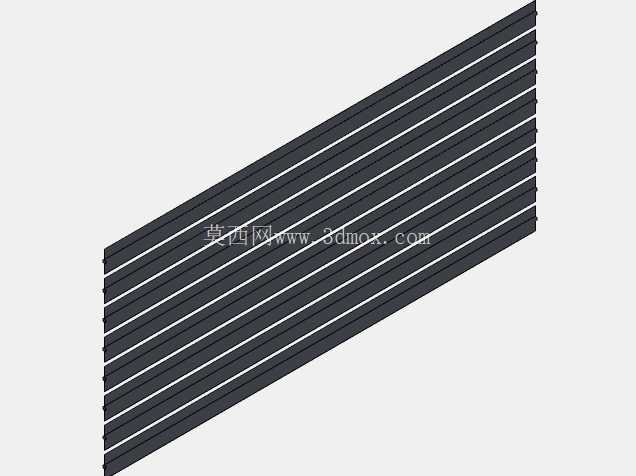

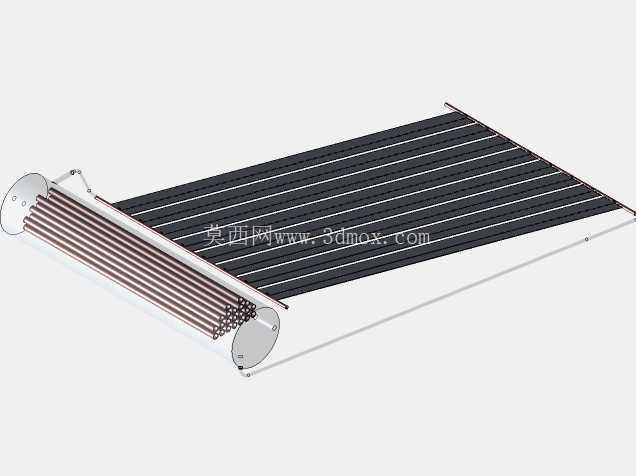

　　这套三维结构对应的是太阳能热水系统的核心集热单元，也就是多支真空集热管排布组成的集热模块，日常民用住宅、小型商用热水供应场景里，这类组件是整套系统实现光热转换的核心载体，直接决定系统的集热效率与运行稳定性。做结构设计的时候，首先要考虑的是集热管的排布间距，不能太密导致相邻管体互相遮挡正午前后的入射阳光，也不能过疏浪费安装支架的承载面积，常规排布下管体轴线保持平行，管端插入储热水箱的联箱接口内，尾端固定在支架的尾托位置，整套排布的角度要匹配项目所在地的纬度，保证全年不同季节的太阳高度角下，集热管的受光面都能接收到足够的太阳辐射。

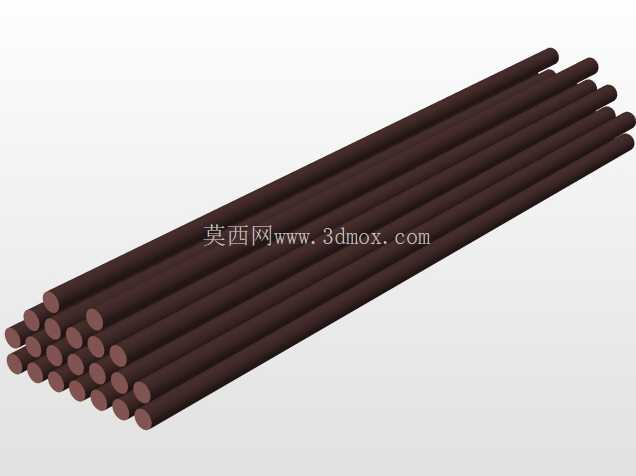

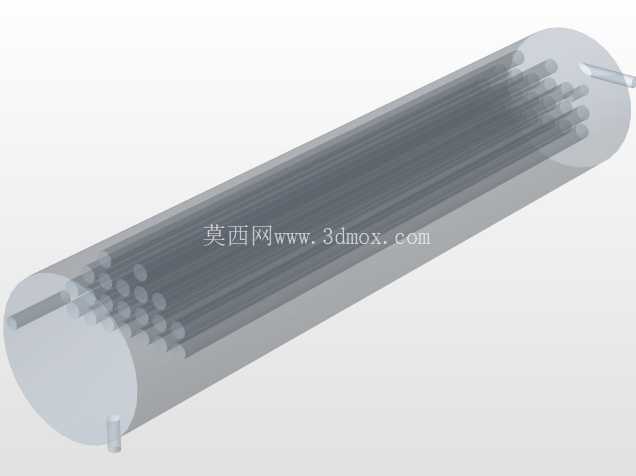

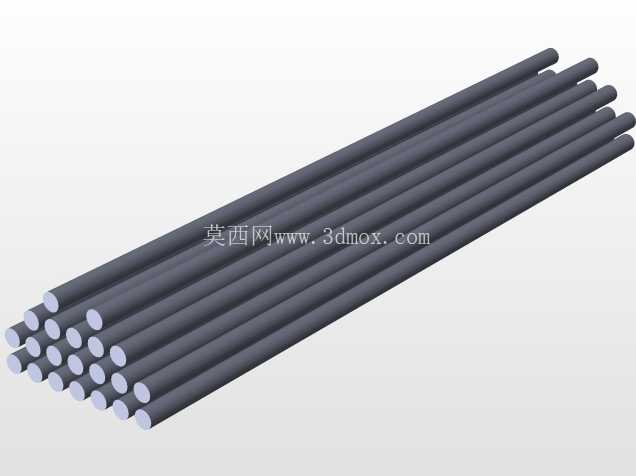

　　从实际功能来看，每支集热管都是独立的光热转换单元，外层是高透硼硅玻璃管，内层是带有选择性吸收涂层的内管，两层之间抽成真空来隔绝对流换热损失，内管吸收的太阳辐射能转化为热能后，加热管内的传热介质，依靠冷热介质的密度差实现自然循环，把热量持续传递到储热水箱内，不需要额外配置循环泵就能实现基础的换热循环，这也是家用太阳能热水器能实现低能耗运行的核心逻辑。设计这套集热管组的时候，首先要明确安装边界：单支集热管的长度根据系统容水量不同有1.5米、1.8米、2.1米等常规规格，管体外径常见为47mm、58mm两种，排布时管与管的中心距要比管外径大20mm以上，避免安装时管体互相磕碰，也给后期维护更换单支损坏的集热管留出操作空间。

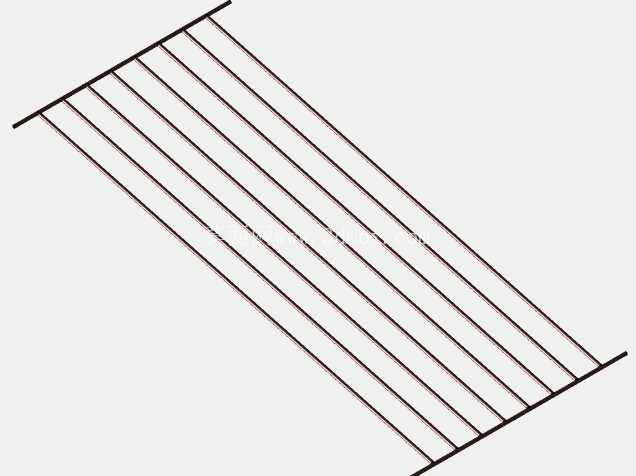

　　管组整体的安装倾角一般比当地纬度大5到10度，保证冬季太阳高度角较低的时候，集热管表面的入射光线角度更接近垂直，提升冬季低温环境下的集热效率。从结构可靠性角度考虑，集热管尾端的固定结构要预留一定的伸缩余量，因为集热管在白天受光升温时会有微量的热伸长，夜间温度降低时又会收缩，如果尾托完全锁死管体，长期冷热循环下容易导致玻璃管端出现应力破损。联箱位置的管孔要配套耐高温的硅胶密封圈，既要保证密封不漏水，也要允许管体有微量的轴向位移，抵消热胀冷缩带来的应力影响。实际工程应用里，这类集热管组的排布还要考虑抗风载能力，尤其是高层住宅屋顶安装的场景，管组整体的风阻不能过大，支架的固定点要和屋面结构可靠连接，避免强风天气下集热管组出现移位或者损坏。

　　另外在设计时还要考虑日常清洁的便利性，管体表面如果积灰过多会大幅降低透光率，影响集热效率，所以排布时管面的倾斜角度要保证雨水能自然冲刷掉表面的浮尘，减少人工清洁的频次。从建模逻辑来看，这套模型还原了集热管组的真实排布关系，每支管体的端面细节、平行度都和实际产品一致，结构工程师在做整套太阳能热水系统设计的时候，可以直接调用这套集热管组模型，匹配对应的储热水箱、安装支架模型，快速完成整套系统的装配校验，检查安装时的空间干涉问题，比如管组和屋面女儿墙的距离、和周边其他设备的间距是否满足检修要求，提前规避现场安装时可能出现的尺寸冲突。很多新手设计师在做这类集热系统设计的时候，容易忽略集热管插入联箱的深度要求，插入过浅会导致密封不严漏水，插入过深又会顶到联箱内部的隔板，影响水循环路径，这套模型里也还原了管端的插入长度边界，能帮助设计师在装配阶段就确认接口尺寸的匹配度，减少后期现场施工的整改成本。另外在北方寒冷地区应用时，集热管组的排布还要考虑冬季积雪滑落的路径，不能让积雪堆积在管组下方冻胀损坏支架，倾角设计也要保证积雪能顺利从管面滑落，避免积雪覆盖集热管导致冻裂问题。
