四缸发动机排气歧管结构设计方案

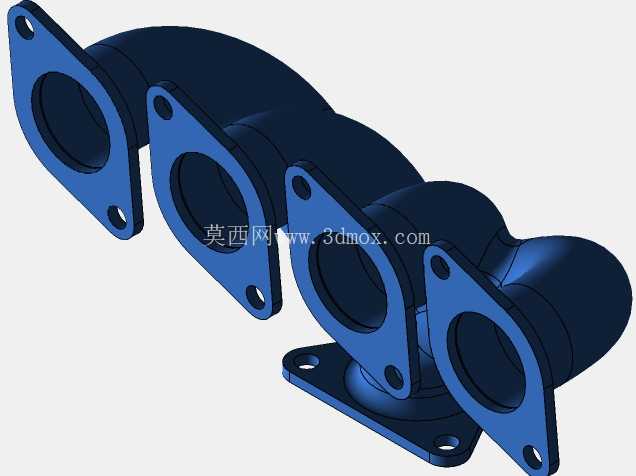

　　在往复式内燃机的进排气系统设计中，排气歧管是连接气缸盖排气口与排气后处理系统的核心导流部件，其结构合理性直接影响发动机的排气效率、各缸排气均匀性、泵气损失以及整机动力输出表现。本次呈现的四缸机型排气歧管采用整体式铸造结构，四个进气法兰分别对应直列四缸发动机的各缸排气出口，通过渐次汇合的流道将各缸排出的高温废气引导至下方的总出口法兰，最终接入三元催化器、涡轮增压器或后续排气消声管路。从实际装车场景来看，这类歧管广泛适配小排量直列四缸汽油机与柴油机，覆盖乘用车、轻型商用车以及非道路移动机械的动力单元，在发动机舱高温、振动的严苛工况下长期工作，需要兼顾结构强度、热变形补偿与流道顺滑性。

　　从功能特性层面分析，该歧管的四个进气法兰面均采用平面密封设计，每个法兰设置两个对称布置的安装螺栓孔，装配时通过金属密封垫片与气缸盖排气侧紧密贴合，避免高温高压废气泄漏；流道设计上采用不等长逐步汇合的布局，在有限的发动机舱布置空间内尽可能降低各缸排气干涉，减少排气背压，避免相邻气缸排气过程中出现的气流倒灌问题，保证各缸扫气效率一致。总出口法兰设置在歧管下部，采用四个螺栓孔的固定结构，对接面同样为平面密封形式，可适配不同规格的下游排气接口，安装边界上，四个进气法兰的中心距严格匹配对应机型的气缸盖排气道间距，法兰面的平面度公差控制在0.1mm以内，保证密封可靠性；整体轮廓的外边界充分考虑发动机舱周边部件的间隙要求，预留足够的热膨胀余量，避免工作过程中与周边线束、管路、隔热罩发生干涉。

　　设计思路上，整体式铸造结构相比分体焊接式歧管具备更好的结构刚度与抗疲劳性能，可承受排气过程中的高频振动与温度交变载荷，流道内壁的顺滑过渡设计减少了气流急转弯带来的局部阻力，降低排气噪声的同时提升废气排出效率。壁厚设计上采用均匀壁厚方案，局部安装凸台位置适当加厚，既控制整体重量，又保证安装点的连接强度，避免长期振动下出现螺栓松动或法兰开裂问题。每个进气法兰的螺栓孔位置度公差严格控制，保证装配时螺栓可顺利穿入，不会产生额外的装配应力，减少热态工作下的应力集中风险。流道的截面变化采用渐变设计，从进气口的圆形截面逐步过渡到汇合后的总出口截面，避免截面突变带来的气流紊流，降低排气阻力损失。

　　在实际工程应用中，这类排气歧管的设计需要反复经过流场仿真、热应力仿真、模态仿真验证，流场仿真重点关注各缸排气的均匀性、各工况下的排气背压值，确保不同转速负荷下各缸排气阻力偏差控制在合理范围内；热应力仿真需要模拟冷启动到满负荷工作的温度交变过程，校核歧管本体的热变形量与热应力分布，避免出现热疲劳裂纹；模态仿真则需要避开发动机常用工作转速的激励频率，防止出现共振问题，提升部件的使用寿命。安装边界上，除了法兰连接尺寸的匹配，还需要考虑歧管本体的隔热罩安装点、氧传感器安装座的预留位置，本次设计的结构可根据实际需求在对应流道位置预留传感器安装凸台，满足不同机型的电控监测需求。对于结构设计从业者而言，这类歧管的建模过程需要重点关注法兰面的配合公差、流道的顺滑性、安装孔的位置度要求，同时兼顾铸造工艺的可行性，避免出现壁厚突变、拔模角度不足等工艺问题，保证后续量产的可制造性。
