Adafruit12通道16位PWMLED驱动板

　　这款12通道16位PWM LED驱动板，是面向多通道LED调光控制场景开发的硬件模块，在工业状态指示灯阵列、创意灯光装置、小型设备背光控制、机器人视觉补光系统等场景中有着广泛应用。不同于单路LED驱动方案，该模块可同时对12路独立LED负载进行PWM调光控制，16位的分辨率能够实现65536级的亮度调节，从微亮的待机指示到全功率的高亮输出都能平滑过渡，不会出现低亮度下的调光跳变问题，完全满足对灯光线性度要求较高的使用场景。

　　从设计思路来看，板载核心驱动芯片集成了内部振荡器与寄存器，无需主控芯片持续输出PWM信号，仅需通过I2C接口发送一次亮度配置指令，模块即可自主维持各通道的PWM输出，大幅降低主控芯片的运行负载，对于资源有限的小型嵌入式系统十分友好。板载的电源输入引脚做了宽电压适配设计，支持3.3V与5V逻辑电平输入，可直接匹配市面上绝大多数单片机开发板的IO电平，无需额外添加电平转换电路，降低了用户的二次开发门槛。

　　外形尺寸方面，该驱动板采用正方形PCB布局，四角设置了标准3mm直径的金属化安装孔，安装孔中心距为25mm，可直接通过铜柱固定在标准面包板、亚克力安装支架或者设备内部的预留安装位上，安装边界不会超出28mm×28mm的方形区域，在紧凑的设备内部空间中也能灵活布置。PCB边缘的所有信号引脚与电源引脚都采用标准2.54mm间距排针布局，既可以直接插在面包板上进行原型验证，也可以通过排线连接到其他功能模块，适配不同的接线需求。

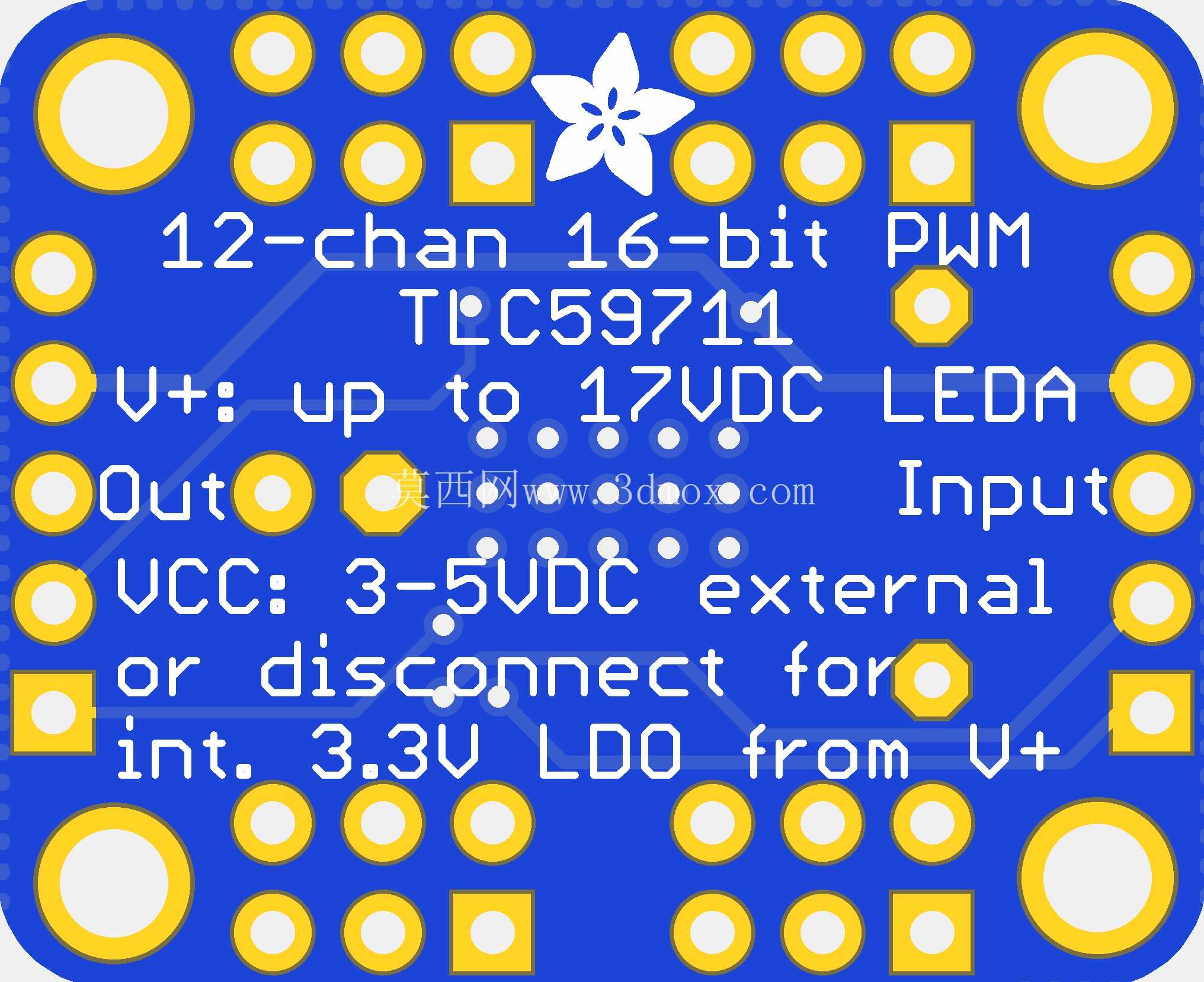

　　板上的电源回路做了针对性优化，每个电源输入引脚旁都布置了去耦电容，可有效抑制芯片工作时的电源纹波，避免多通道同时满负载输出时出现电压跌落导致的灯光闪烁问题。输出通道端预留了续流保护位置，当驱动感性负载或者大电流LED灯珠时，可通过焊接对应保护元件提升模块的工作可靠性。丝印层清晰标注了所有引脚的功能定义，包括电源正负极、I2C通信引脚、各通道输出引脚的编号，接线时无需反复查阅手册即可快速完成接线，减少装配阶段的出错概率。

　　在实际使用中，该模块可通过地址选择引脚配置I2C通信地址，单条I2C总线上可挂载多个同款驱动板，轻松扩展到数十甚至上百通道的LED控制规模，适用于大型灯光矩阵、多段式状态指示条等需要大量调光通道的应用场景。模块的PCB采用蓝色阻焊工艺，焊盘做了沉金处理，既提升了焊接的可靠性，也能在长期使用中避免焊盘氧化导致的接触不良问题。板载的核心芯片位于PCB中心位置，四周的元件布局均匀，焊接生产时的工艺性较好，不会出现元件排布过于密集导致的焊接桥连问题，无论是小批量手工焊接还是规模化SMT生产都能适配。

　　从结构设计的细节来看，PCB板厚采用标准1.6mm规格，具备足够的机械强度，日常插拔、接线操作时不会出现PCB弯折变形的问题。四角的安装孔做了金属化包边处理，通过螺丝固定时不会出现PCB基材压裂的情况，长期使用的结构可靠性有保障。所有外接引脚的焊盘都做了加大处理，即使反复焊接更换排针，也不容易出现焊盘脱落的问题，适合研发阶段的反复调试使用。
