航空用充气式橡胶机轮结构设计

　　航空地面保障及轻型飞行器起降场景中，充气式机轮是承担载荷缓冲、滚动行走的核心部件，不同于普通工业脚轮，这类机轮需要兼顾低速滚动的平顺性、冲击载荷下的形变缓冲能力，以及安装接口的适配性，在轻型运动飞机、无人机起降架、航空地面牵引设备的移动机构中都有广泛应用。

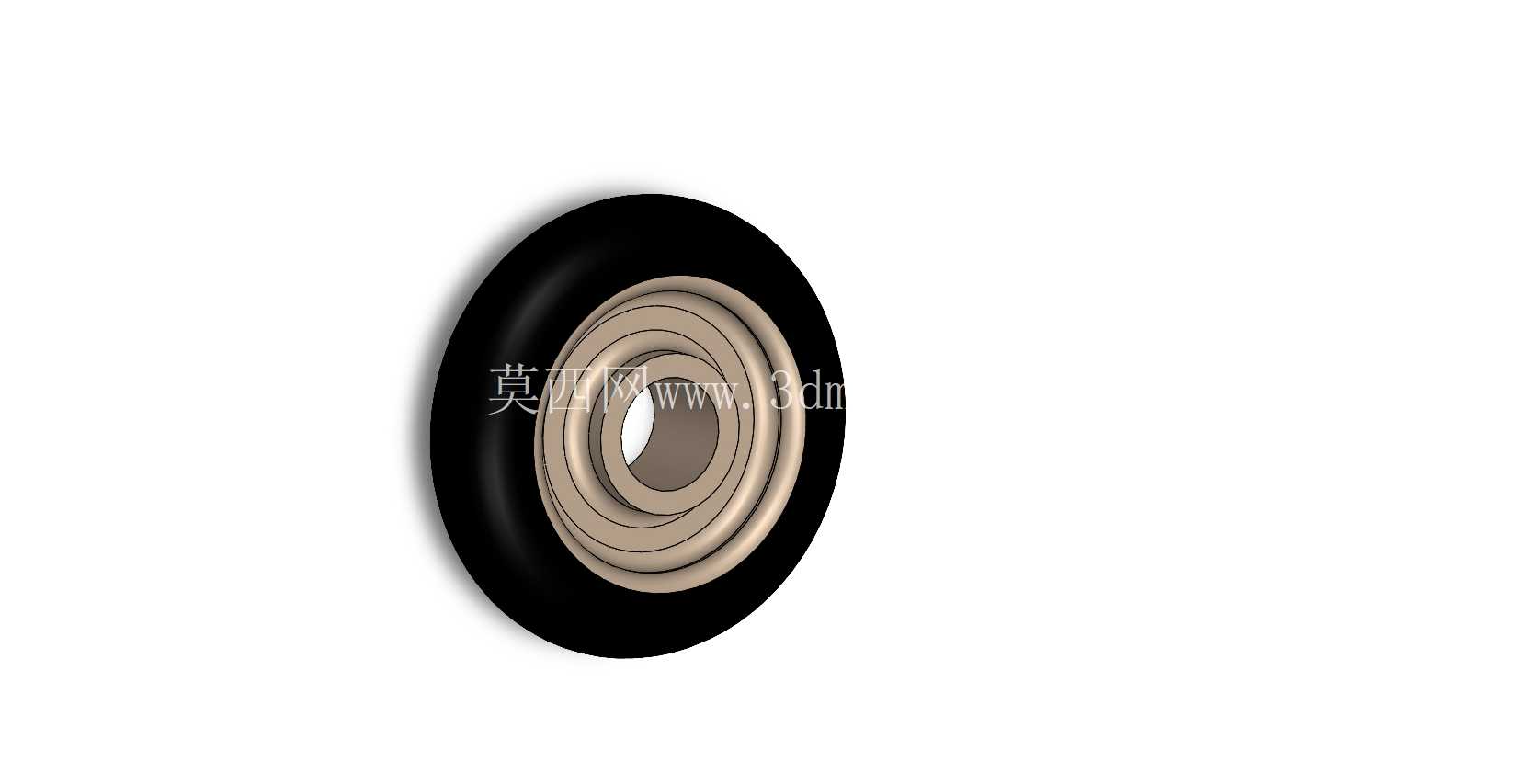

　　从结构设计逻辑来看，该机轮采用分层嵌套的结构形式，外层为高耐磨橡胶材质的充气胎体，胎体截面为圆弧过渡的环形结构，接触地面时可通过自身形变分散接触应力，避免硬接触对机架或机身造成的冲击传递；内层为多台阶式金属轮毂，轮毂从中心安装孔向外逐层设置环形定位凸台，每一层凸台都对应胎体的内部支撑位，既可以保证胎体充气后不会发生轴向窜动，也能在滚动过程中均匀承载径向载荷，避免局部应力集中导致的胎体脱层。

　　实际选型应用时，需要重点关注安装边界尺寸：中心安装孔为通孔结构，适配对应直径的轮轴，安装时需要在孔位两侧加装轴套与锁紧挡圈，限制轮体的轴向位移；轮毂的最大外径与胎体内圈尺寸为过盈配合，装配时需要通过胎体充气膨胀后套装，泄压后胎体即可紧密箍紧在轮毂外圈，不需要额外的粘接或紧固件固定，后期维护更换胎体时只需放气即可完成拆卸，维护效率较高。胎体的宽度与外径直接决定了机轮的承载能力，外径越大滚动时越过微小障碍物的能力越强，胎面越宽接地比压越小，在铺装跑道或硬质地面行走时的稳定性越好。

　　设计建模过程中，需要重点处理几个配合面的公差：轮毂各层凸台的同轴度需要控制在合理范围内，避免滚动时出现偏摆导致的胎体偏磨；中心安装孔与轮轴的配合采用间隙配合，保证轮体可以绕轮轴顺畅转动，同时间隙量不能过大，避免高速滚动时出现径向跳动；胎体的内圈尺寸需要考虑橡胶材质的收缩率，保证常温下与轮毂外圈的抱紧力足够，不会在急停或转向时出现胎体与轮毂相对滑动的问题。

　　从功能特性来看，该机轮的充气结构可以有效吸收起降或行走过程中的振动，相比实心轮，同等载荷下重量更轻，滚动阻力更小，适合对自重有严格要求的航空类设备使用；胎面采用光面无花纹设计，在硬质铺装地面使用时接触面积均匀，不会出现花纹卡滞杂物的问题，滚动过程中的噪音也更低。在实际装配调试时，需要根据额定载荷调整胎内气压，气压过高会导致缓冲性能下降，气压过低则会增大滚动阻力，甚至出现胎体从轮毂上脱落的风险。

　　这类机轮的结构设计没有复杂的异形曲面，所有回转面都采用同轴设计，建模时通过旋转凸台即可完成主体结构，再对各台阶处做圆角过渡避免应力集中，胎体部分单独建模后与轮毂做装配配合，即可验证整体的干涉情况与安装尺寸是否符合设计要求。在做结构仿真时，可以重点模拟额定载荷下胎体的形变量、轮毂的应力分布，验证最大载荷下轮毂的强度是否满足使用要求，同时模拟滚动过程中的接触应力分布，确认胎面的磨损区域是否均匀，为后续优化胎体轮廓提供数据支撑。
