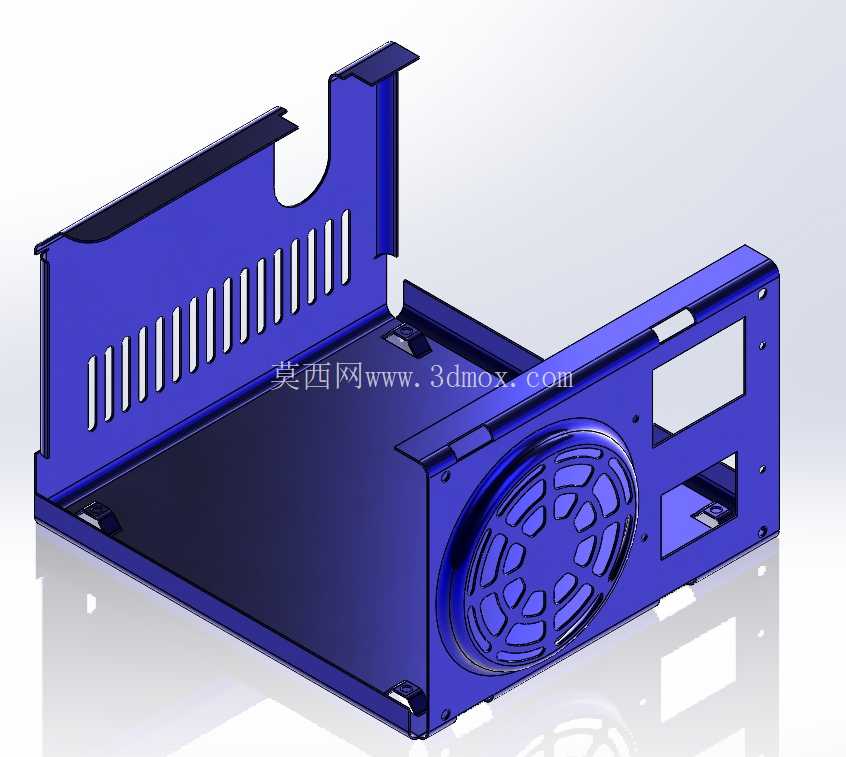

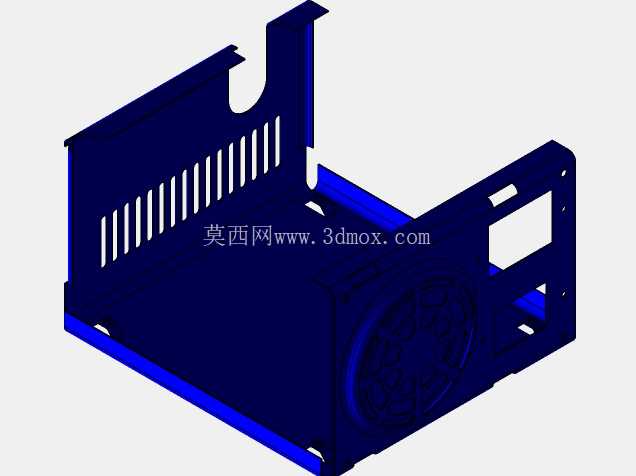

壳体侧面预留的多组长条形通风槽,是结合内部功率元件的发热位置做的定向散热设计,槽孔的宽度控制在3mm以内,既保证通风对流的有效面积,也能避免较大尺寸的异物落入壳体内部触碰带电元件,同时长槽的排布方向顺着内部空气流动的路径设置,能够在配套侧装散热风扇时形成顺畅的风道,带走变压器、整流桥这类发热元件工作时产生的热量,降低内部积热导致的元件寿命衰减风险。带风扇安装位的侧面板上,预留了标准的80mm风扇安装孔位,孔位周边做了下沉式的压型处理,能够保证风扇安装后表面与壳体外表面齐平,不会突出壳体边界影响整机的装配嵌入,同时该侧面板上还预留了不同规格的出线孔、开关安装位以及指示灯开孔,开孔位置都对应内部PCB板的接插件、操作元件的排布位置,避免后期装配时出现干涉问题。这款钣金材质的电源盒机箱,是面向小功率电源变压、整流模块配套的承载防护壳体,日常多应用在工业控制柜内置供电单元、小型通讯设备供电模块、桌面式工控终端电源组件这类场景中,承担内部电子元件的物理防护、电磁屏蔽、散热导流以及安装固定的核心作用。从结构设计逻辑来看,整体采用分体折弯拼合的钣金加工思路,主体以U型折弯的主壳体搭配底板组成,减少了不必要的拼接焊缝,既能够降低实体加工中的折弯工序复杂度,也能提升壳体整体的结构刚性,避免多块板材拼接带来的装配公差累积问题。
壳体的底板上预留了四个凸包式的固定柱,柱高控制在5mm,既可以将内部的PCB板或者变压器组件抬离底板,预留出底部的走线空间,也能避免元件直接与金属底板接触造成短路风险,固定柱的内螺纹采用压铆螺母的工艺加工,不需要在底板上做攻丝处理,适配薄板钣金的加工特性,也能提升多次拆装后的螺纹耐用度。从安装边界来看,这款机箱的整体外形尺寸适配标准1U机架设备的内置安装空间,壳体的两个侧边都预留了向外延伸的安装折边,折边上的安装孔位间距符合通用工控机箱的内置固定孔位标准,不需要额外做转接支架就可以直接固定在机架或者设备仓的安装位上,折边处做了圆角钝化处理,避免安装过程中割伤操作人员或者损坏周边的线材。
壳体的开口处做了向内的折弯翻边,一方面能够提升壳体边缘的结构强度,避免薄板受力出现变形,另一方面翻边形成的限位台阶可以和上盖板或者设备的面板紧密贴合,减少接缝处的缝隙,提升整体的电磁屏蔽效果,减少内部电源模块工作时产生的电磁干扰向外泄露,也能阻挡外部的电磁干扰影响内部电路的工作稳定性。在加工工艺适配性上,所有的折弯内角都预留了与板材厚度匹配的折弯R角,避免折弯时出现板材开裂或者回弹超差的问题,所有的开孔边缘都做了去毛刺处理,防止装配时划伤线材绝缘层,壳体表面采用静电喷塑的表面处理工艺,蓝色的喷塑层既能够提升钣金的防锈耐腐蚀能力,也能起到一定的绝缘作用,避免壳体意外带电时带来的安全隐患。
实际选型使用时,需要注意内部元件的排布要与散热槽的位置对应,发热量大的元件尽量靠近风扇安装侧,保证散热气流能够直接覆盖发热区域,同时接线时要注意出线孔处要配套护线套,避免线材与金属开孔边缘长期摩擦造成绝缘层破损。这款壳体的结构设计没有多余的复杂造型,所有的结构特征都围绕加工便利性、装配效率、使用可靠性展开,没有为了外观增加不必要的加工工序,能够有效控制钣金加工的成本,同时兼顾了实际使用中的防护、散热、安装等核心需求,适合小功率电源变压器组件的批量配套使用。
