卡乐增强型车载逆变电源结构设计

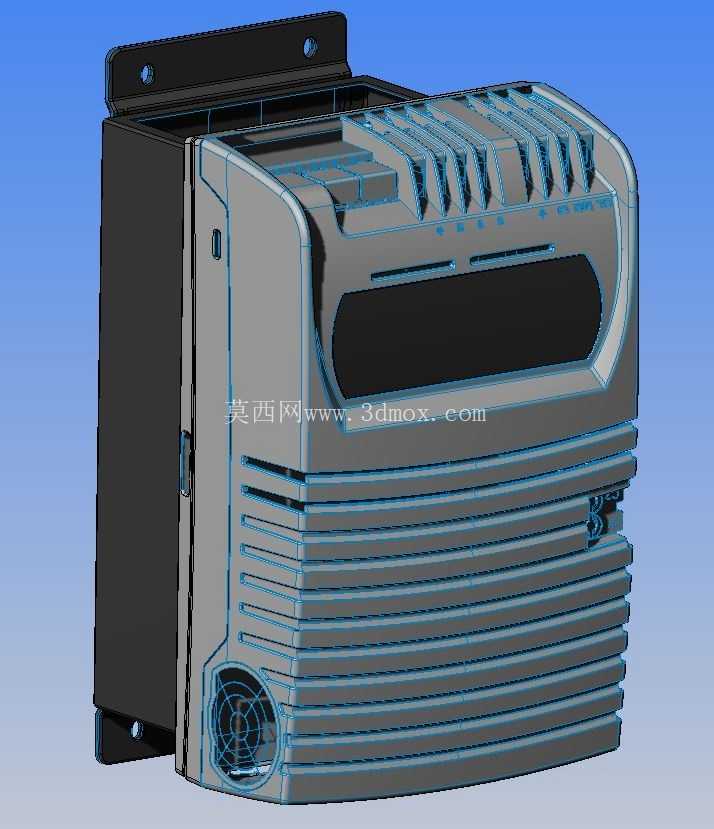

　　这款增强型逆变电源结构，核心面向商用车、特种作业车辆的车载供电场景设计，可将车载直流电源转换为稳定的交流输出，为车载温控设备、检测仪器、便携作业工具提供适配的供电支撑，解决移动作业场景下常规交流用电设备无法直接取电的痛点。从结构设计逻辑来看，整体采用壁挂式安装的布局思路，背部预留的一体化安装挂耳直接与主体外壳注塑成型，挂耳上开设的两个圆形安装孔位适配M6规格的固定螺栓，可直接固定在车厢内壁、设备舱侧壁的安装支架上，安装时无需额外加装转接固定件，能有效减少车载场景下的装配工序，同时挂耳与主体的连接位置做了加厚筋位处理，可承受车辆行驶过程中的持续振动载荷，避免长期颠簸出现固定位开裂的问题。

　　主体外壳采用上下分壳的装配结构，侧面的散热格栅做了倾斜式的导风槽设计，并非传统的直开通槽，这种结构一方面可以引导内部功率元件产生的热量顺着槽道向外排出，配合底部预留的轴流风扇安装位形成下进上出的散热风道，保证满功率运行时内部MOS管、变压器核心元件的工作温度处于合理区间；另一方面倾斜的槽道可以避免车辆行驶过程中飞溅的泥水、灰尘直接进入设备内部，提升户外作业场景下的防护能力。外壳正面预留的长条形凹槽区域为状态指示灯与参数显示屏的安装位，无需额外在壳体上做二次开孔加工，装配时直接将显示模组从壳体内部卡入定位槽即可，定位槽周边预留的密封胶圈槽可加装胶条实现显示区域的密封防护。

　　从安装边界尺寸来看，主体的进深尺寸控制在180mm以内，宽度为160mm，整体高度含顶部散热筋为220mm，安装时背部挂耳的孔距为140mm，安装面与主体背部的间隙预留了5mm的走线空间，方便直流输入线缆、交流输出线缆从设备背部直接接入，无需在安装面板上额外开设过大的走线孔。设备侧面预留的快插接口位做了阶梯式的防水沿设计，接口插接完成后线缆接头的根部可被防水沿遮挡，避免淋水状态下液体顺着接口缝隙渗入内部。在内部结构的布局上，高压逆变模块与低压控制模块做了分腔隔离设计，中间的隔断筋与外壳一体成型，可避免高压部分的电磁干扰影响控制信号的稳定性，同时分腔结构也能在出现元件过热故障时延缓火情蔓延，提升设备运行的安全冗余。

　　底部的风扇安装位周边设置了三个减震胶柱的安装点位，装配时风扇通过胶柱固定，可减少风扇运行时的振动传递到外壳，降低设备整体的运行噪音，避免车载场景下共振产生的异响。外壳所有的棱边都做了R3以上的圆角处理，一方面是注塑生产时可以减少应力集中，提升壳体的抗冲击强度，另一方面在车载狭小空间内安装维护时，也能避免锋利棱边划伤操作人员。接线端子区域设置在设备的下部，端子的安装高度距离设备底部有20mm的间隙，即使设备舱底部出现少量积水，也不会轻易浸泡到接线位置，降低短路风险。这款结构设计充分考虑了车载移动场景的振动、温湿度、防尘防水等实际工况，没有冗余的装饰性结构，所有的外形特征都服务于功能实现与装配便利性，不管是做同类型逆变电源的结构参考，还是直接用于适配车型的供电改装，都能提供非常具象的结构参照，建模时所有的安装孔位、筋位厚度、配合间隙都按照实际注塑生产与装配的公差要求做了预留，不存在无法落地的理想化结构。
