土耳其主题隐身飞翼无人作战飞行器

　　这款飞翼布局的无人作战飞行器设计，核心瞄准高威胁空域下的穿透式侦察、精确打击任务场景，适配前沿作战节点的低成本、低可探测性作战需求，整体采用无尾飞翼融合体构型，完全取消传统垂尾、平尾等安定面，从气动根源上降低雷达反射截面积，同时优化亚音速巡航阶段的升阻比，兼顾长航时留空与高速突防的性能平衡。从结构设计逻辑来看，整机采用翼身完全融合的曲面过渡，机身与机翼之间没有明显的折线分界，进气道布置于机身上方，采用S弯隐身结构设计，完全遮挡发动机压气机叶片的雷达反射源，尾喷口同样做了扁平化修型，与后缘翼面融合，降低红外辐射特征与后向雷达反射信号。

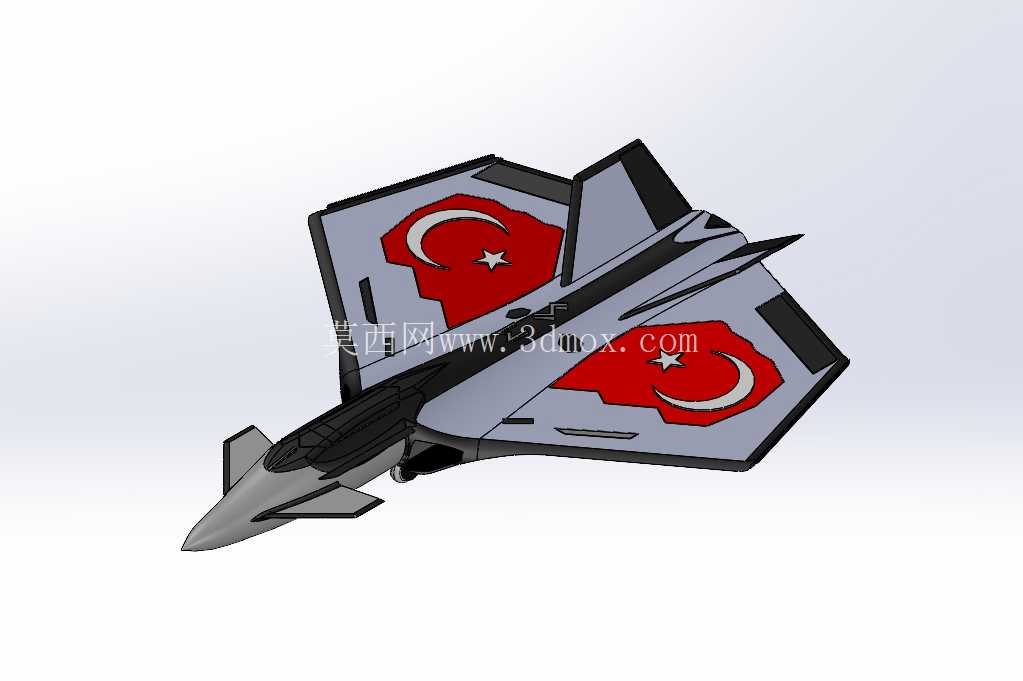

　　整机气动舵面采用多段式开裂式阻力方向舵设计，布置于机翼后缘外侧，通过两侧舵面的差动开合实现偏航控制，替代传统垂尾的航向稳定作用，机翼后缘内侧设置升降副翼，兼顾俯仰控制与滚转操纵，所有舵面的作动机构均埋入翼面内部，表面无突出的整流结构，进一步优化隐身性能。机翼表面设置的土耳其星月标识，为涂装方案预留了定位基准，设计阶段就考虑了不同任务场景下的涂装适配性，标识区域与翼面曲面完全贴合，不会出现涂装拉伸变形的问题。机头部分采用多棱边修型的菱形截面，既可以优化前向雷达波的散射方向，也为光电探测设备、雷达导引设备预留了足够的内部安装空间，机头下方预留了光电转塔的安装接口，可根据任务需求快速更换不同载荷模块。

　　起落架采用前三点式布局，前起落架布置于机头下方靠后位置，主起落架收纳于机身中部两侧的起落架舱内，舱门采用锯齿状接缝设计，所有舱门边缘均做了斜切处理，与机翼前后缘的掠角保持平行，将雷达反射波集中到几个固定的非威胁方向上。从安装边界来看，整机翼展控制在适配小型野战机场起降的尺寸范围内，折叠机翼机构预留于外翼段与中央翼盒的连接位置，折叠后整机宽度可压缩至原尺寸的三分之二，适配简易机库、野战隐蔽掩体的停放需求，也可兼容大型无人机的发射挂装接口，实现空中投放作业。动力系统安装位置位于机身中部重心处，预留了小推力涡扇发动机的安装支架与油路、电路接口，发动机维护口盖设置于机身上表面，无需拆解机翼即可完成核心部件的检修作业。

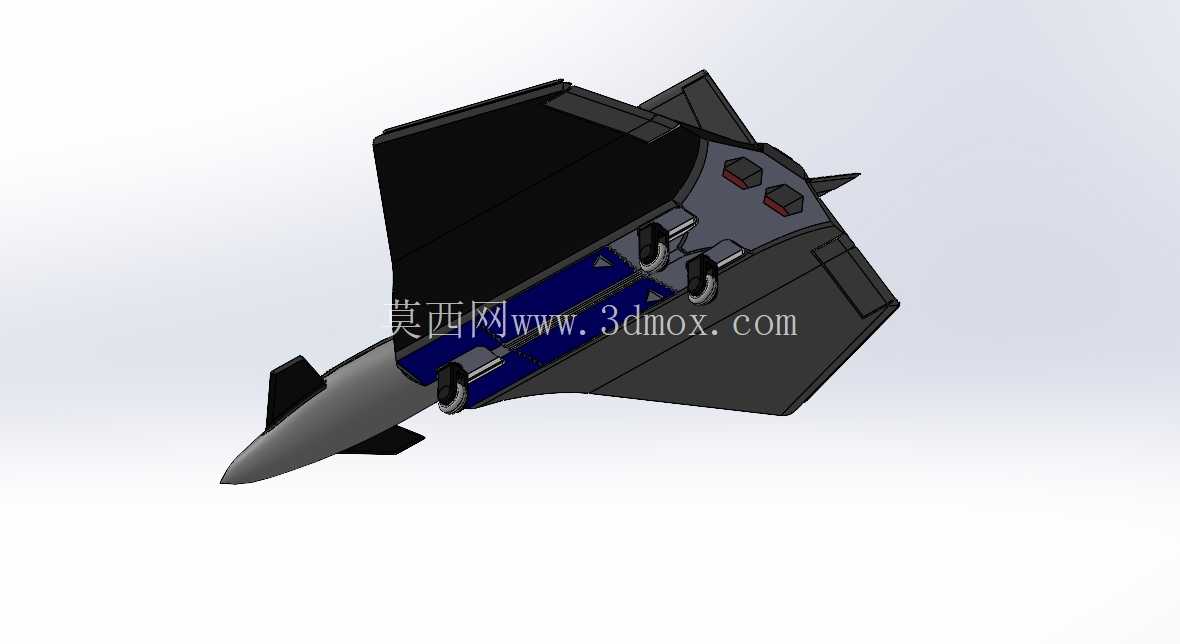

　　机身内部设置了两个独立的载荷舱，分别位于进气道两侧，可挂载小型精确制导炸弹、侦察吊舱或者电子战设备，载荷舱门同样采用锯齿边缘设计，与整机隐身构型保持一致。从气动仿真的设计思路来看，整机前缘后掠角经过多轮迭代优化，兼顾低速起降阶段的升力特性与高速巡航的阻力特性，翼尖部分做了切尖处理，降低翼尖涡流带来的诱导阻力，同时减少翼尖的雷达反射尖点。机身下表面完全平整，没有任何突出的传感器或者天线结构，所有通讯、导航天线均采用共形设计，埋入机身蒙皮内部，既保证气动表面的顺滑，也进一步降低雷达反射特征。这款设计可作为无人作战飞机的概念验证原型，也可用于航空科普展示、仿真模型制作的基础数模，所有曲面均采用G2连续过渡，曲面质量满足数控加工、3D打印的工艺要求，结构分件预留了装配定位基准，可直接拆分出蒙皮、内部骨架、舵面、起落架等独立零件，适配后续的结构细化设计与仿真分析需求。
