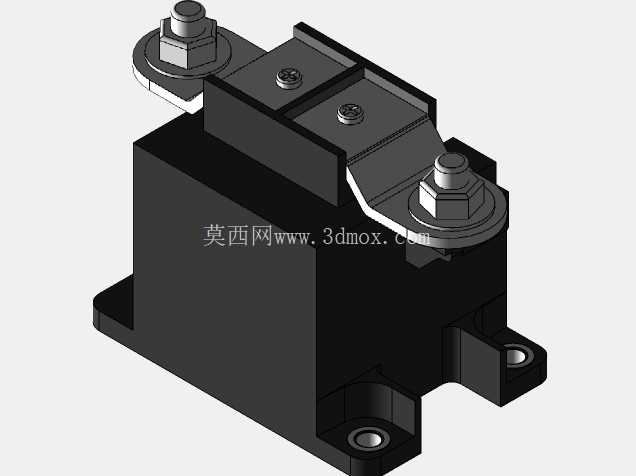

这款高压直流继电器的三维结构还原,完全围绕车载高压回路、工业储能配电场景的实际使用需求搭建,日常选型时经常碰到同类型产品安装位干涉、载流冗余不足的问题,建模时特意把所有易被忽略的装配边界做了精准还原。先从实际用途说起,这类器件主要承担高压回路的通断控制任务,在新能源车辆的动力电池主回路、储能变流器的直流侧、充电桩功率输出回路里,都需要靠它实现带载分断、故障状态下的快速切断,相比普通交流继电器,它需要应对直流电弧难熄灭的问题,所以内部的灭弧腔结构、触点间隙设计都有特殊考量,建模时把外部可见的绝缘壳体、主接线端子、安装固定脚的相对位置做了1:1复刻,方便结构工程师在做整机布局时直接调用,不用反复核对样本尺寸。
从设计思路上看,这款产品采用了顶部双主接线柱的布局,两个接线端分别对应回路的进出线侧,接线柱采用螺栓锁紧结构,适配大平方线缆的铜鼻子压接需求,接线柱下方的绝缘凸台做了加高处理,目的是增加高压端与金属安装底座之间的爬电距离,避免高湿、凝露环境下出现沿面放电问题。壳体主体采用高强度绝缘工程塑料模压成型,侧面与底部的加强筋不是随意添加的装饰结构,一方面是提升壳体的抗冲击性能,应对车载场景下的振动、冲击载荷,另一方面是给内部的电磁驱动组件、灭弧室提供定位支撑,避免长期振动后内部构件出现位移。底部的两个安装支脚做了下沉式设计,安装孔内嵌金属衬套,避免锁紧安装螺丝时塑料壳体出现开裂,支脚的高度预留了足够的走线空间,方便底部布置低压控制信号线,不会出现线缆被壳体压住的问题。
实际做设备布局时,很多工程师容易忽略这类器件的安装边界:主接线柱的锁紧螺母需要预留扳手操作空间,两个接线柱的外侧要留出至少一个螺母厚度的操作余量,不能紧贴其他金属构件布置,否则现场装配时无法完成螺母锁紧;器件顶部与上方的钣金盖板之间要预留足够的电气间隙,不能因为空间紧凑就压缩安全距离;安装脚的固定孔位公差要控制在合理范围,因为这类器件本身重量不小,如果孔位偏差过大会导致装配时强行拉扯壳体,长期使用后出现密封失效、绝缘性能下降的问题。另外,器件侧面的低压控制端虽然在这个视角没有完全展示,但建模时已经预留了对应位置的装配空间,方便后续对接控制线束。
从功能特性的结构匹配来看,这款继电器的主触点密封在灭弧腔内部,外部看不到触点结构,但从壳体的外形轮廓就能判断出灭弧腔的容积大小,足够支撑额定载流工况下的分断灭弧需求,不会因为灭弧空间不足导致触点烧蚀过快。外部的金属连接件都做了防锈镀层处理,建模时还原了金属件的棱角与安装平面,方便后续做整机的装配干涉检查时,能准确判断相邻部件的距离是否满足安全要求。很多刚入行的结构工程师做高压配电单元设计时,经常只看器件的长宽高外形尺寸,忽略接线端子的突出高度、安装螺丝的伸出长度、扳手操作的空间需求,最后打样装配时才发现干涉,这个三维模型把所有这些细节都做了还原,调用时可以直接测量任意位置的尺寸,不用再对着二维样本反复换算。
在车载应用场景里,这类继电器的安装位置通常靠近动力电池包或者高压配电盒,需要承受宽范围的温度变化与持续振动,所以壳体的安装脚特意做了圆弧过渡,避免应力集中导致的脚位断裂,建模时把这些过渡圆角都做了精准还原,不是生硬的直角拼接,能真实反映器件的实际外形。主接线柱的扁平连接面做了平面度要求的结构体现,压接铜鼻子时能保证足够的接触面积,减少载流时的接触发热,这些细节在做母排设计时非常关键,如果连接面的角度、位置不对,会导致母排装配时存在内应力,长期振动后出现连接松动。
- 全部评论(0)
- 模板大小: 480.81 KB
- 售价:5金币
- 下载次数: 43
- 系统要求: SOLIDWORKS
- 软件分类: 继电器
