Littelfuse250A高压直流继电器结构设计

　　这款高压直流继电器主要面向新能源整车高压配电、储能系统直流回路通断、光伏逆变直流侧保护、工业直流电源切换等场景设计，核心作用是在直流回路中实现带载状态下的可靠接通与分断，同时在回路出现过载、短路等异常工况时配合保护逻辑快速切断电路，避免后端设备因过流出现烧损。从实际工程应用来看，这类大电流直流继电器和传统交流继电器的灭弧逻辑差异极大，直流电流不存在自然过零点，拉弧持续时间更长，对触点间隙、灭弧结构的设计要求更高，这款250A规格的产品在设计时充分考虑了高压直流场景的灭弧需求，采用密封式腔体结构，内部填充灭弧介质，能够在分断大电流时快速拉长、冷却电弧，避免触点烧蚀粘连，保障长期通断的可靠性。

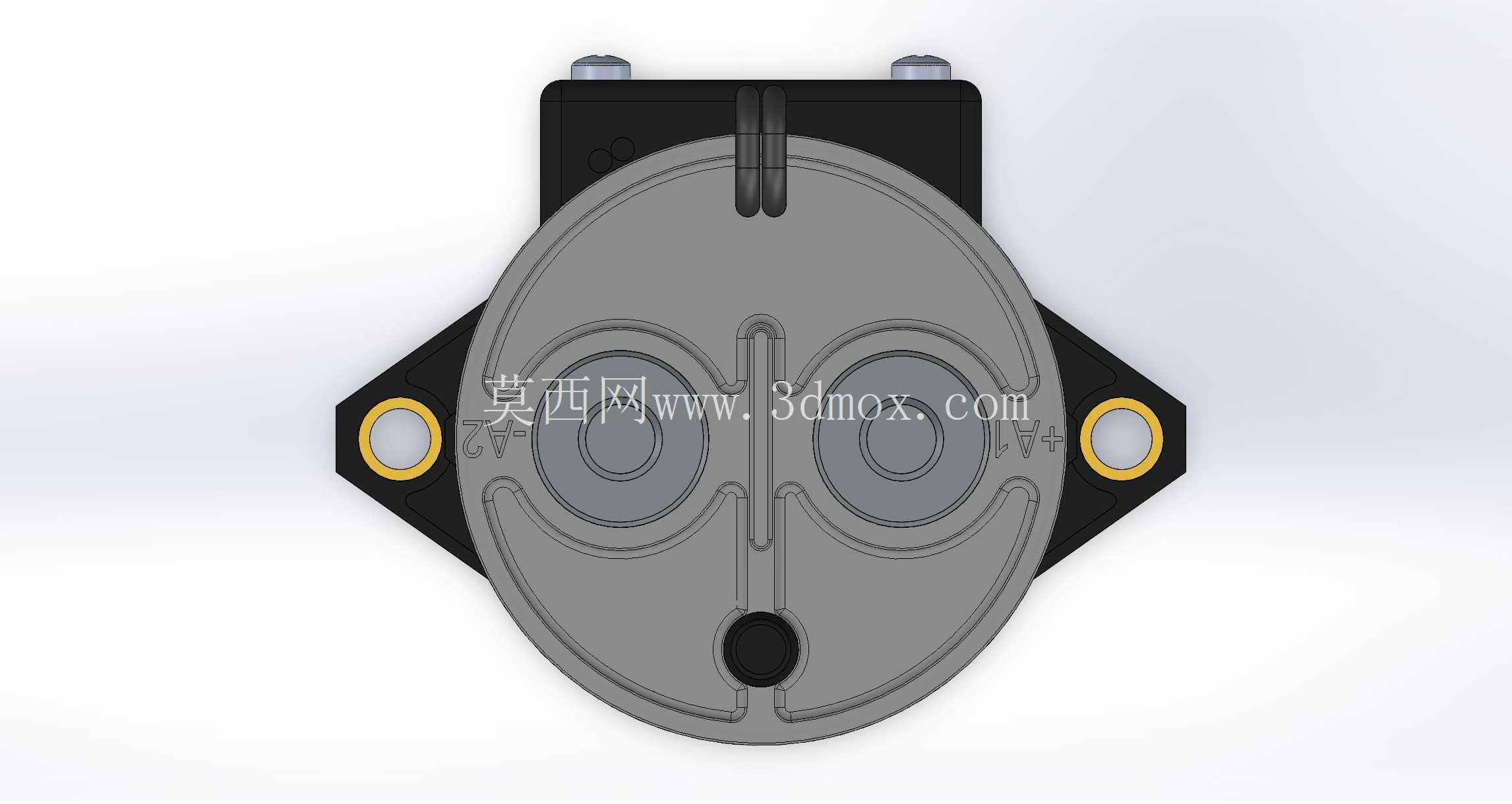

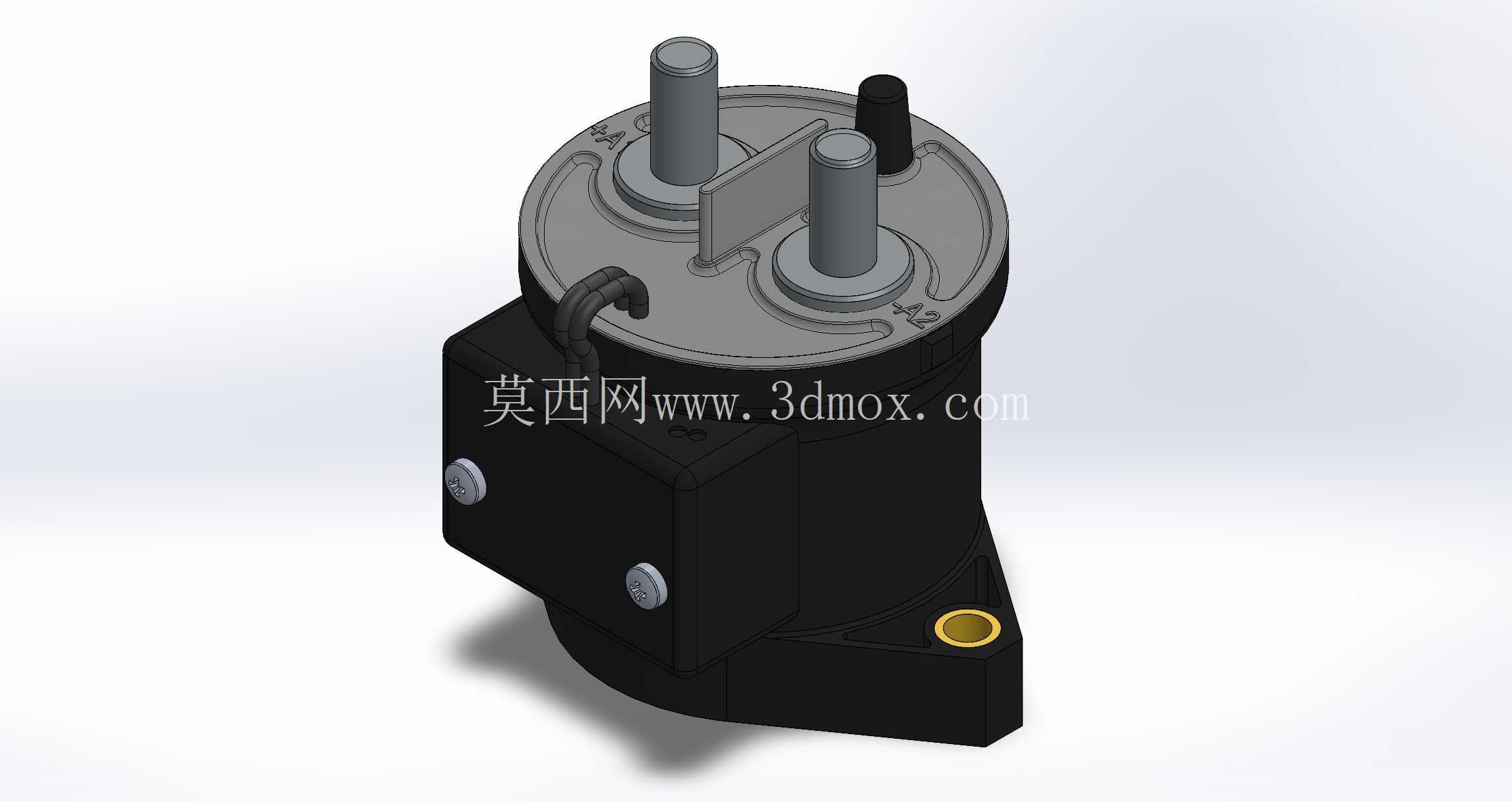

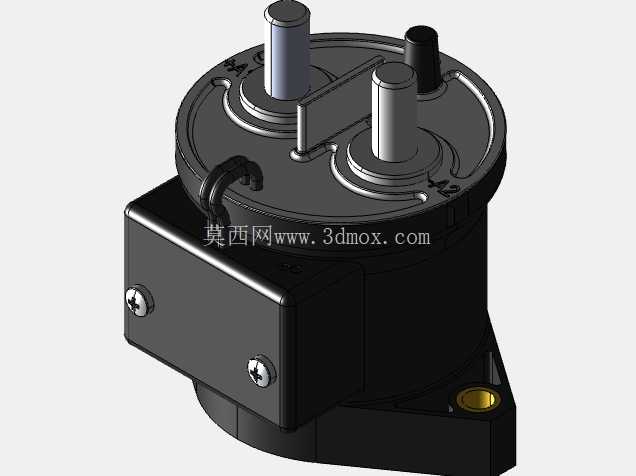

　　从结构设计思路来看，建模时优先还原了产品的核心安装与功能边界：底部带衬套的安装孔采用下沉式设计，安装时可通过M6规格的螺栓直接固定在配电盒安装板上，安装孔中心距严格匹配行业通用的同规格继电器安装尺寸，能够直接替换同参数等级的其他品牌产品，无需修改安装板的开孔位置。主体外壳采用耐高温的热固性工程塑料材质，建模时还原了外壳表面的加强筋结构，这些筋位一方面能够提升外壳的结构强度，避免在车辆振动、安装紧固受力时出现壳体开裂，另一方面也能增加外壳的散热面积，降低继电器长时间带载工作时的内部温升。顶部的两个主接线柱采用同轴圆柱结构，接线柱的直径、伸出顶面的高度都严格匹配250A载流所需的铜排连接尺寸，接线柱根部设计有凸台定位结构，安装铜排时能够快速定位，避免铜排转动导致的接线间隙过大、接触电阻升高问题。顶部侧面的小直径接线柱为线圈控制端，位置避开主接线柱的铜排安装空间，方便控制回路的线束插接，不会和主功率回路的铜排产生干涉。

　　产品的功能特性上，主触点采用常开设计，线圈通电时产生电磁吸力带动内部动触点动作，实现两个主接线柱之间的导通，线圈断电后依靠复位弹簧的弹力快速分断触点，分断速度快，能够有效缩短拉弧时间。建模时还原了触点的行程空间，内部的动触点支撑结构、复位弹簧的安装位置都按照实际产品的内部布局做了等比例还原，能够直观展示内部的动作逻辑，方便电气设计人员在做配电盒三维布局时，提前预留动作所需的空间，避免周边元件和继电器本体产生干涉。

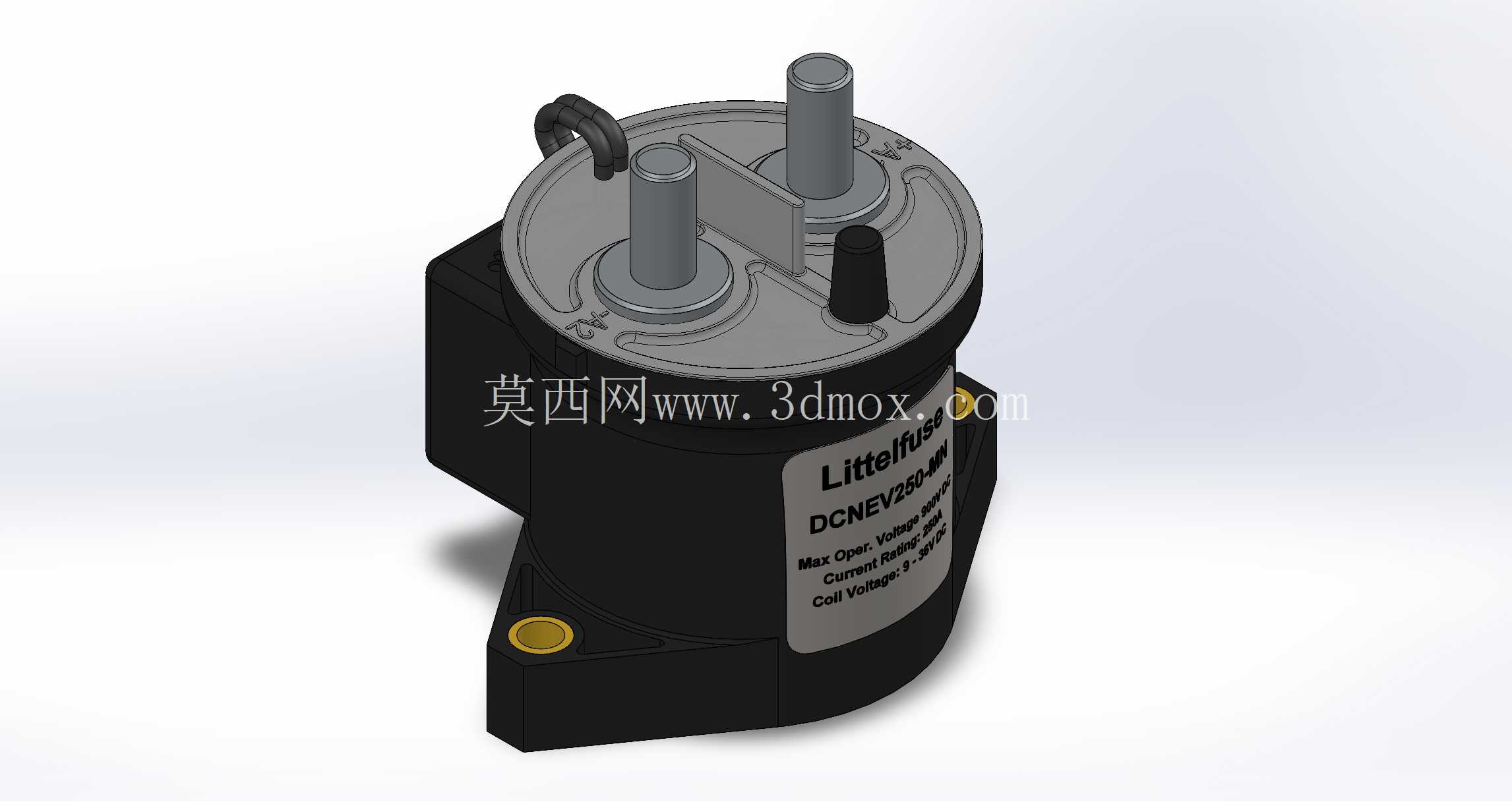

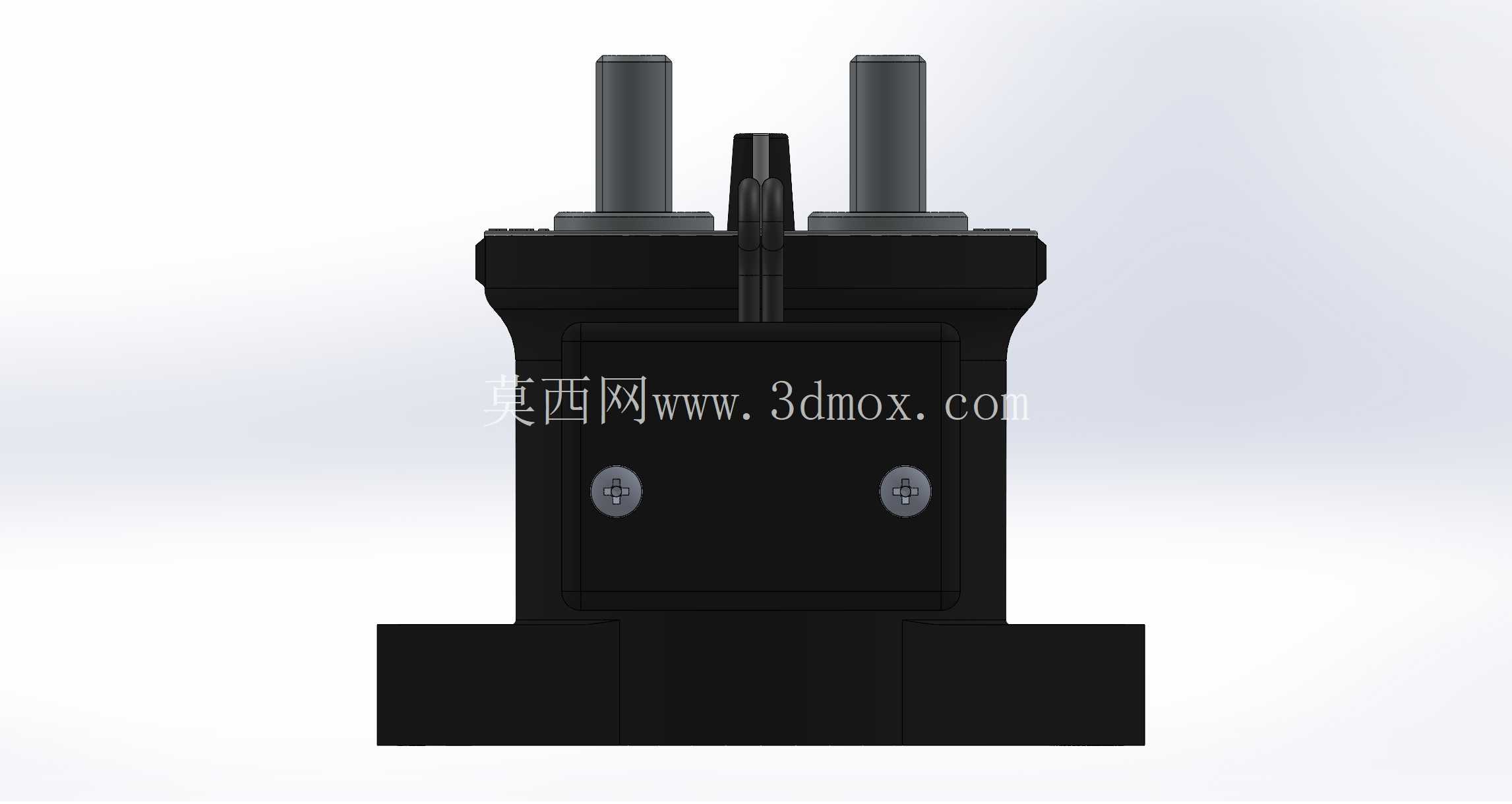

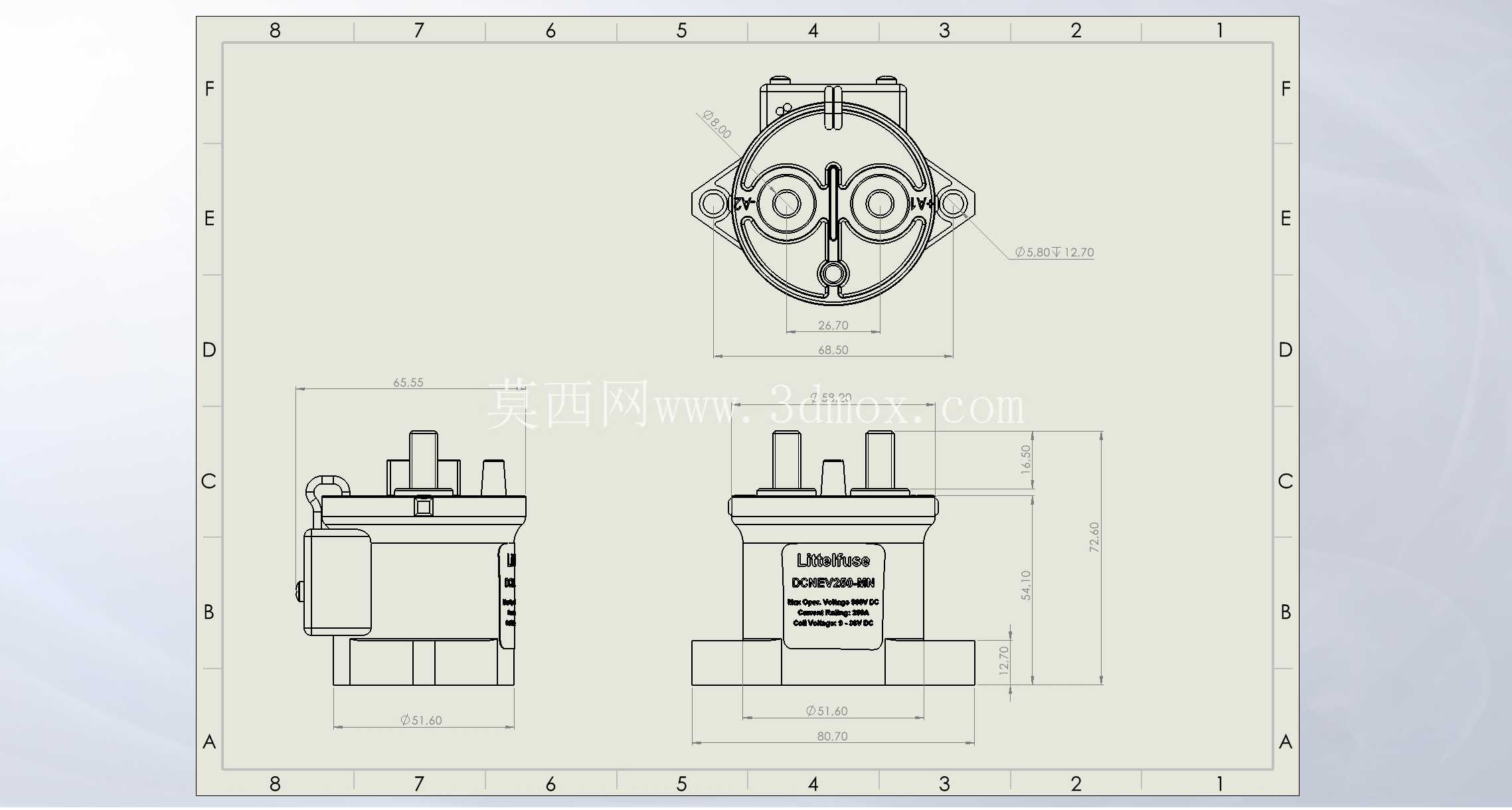

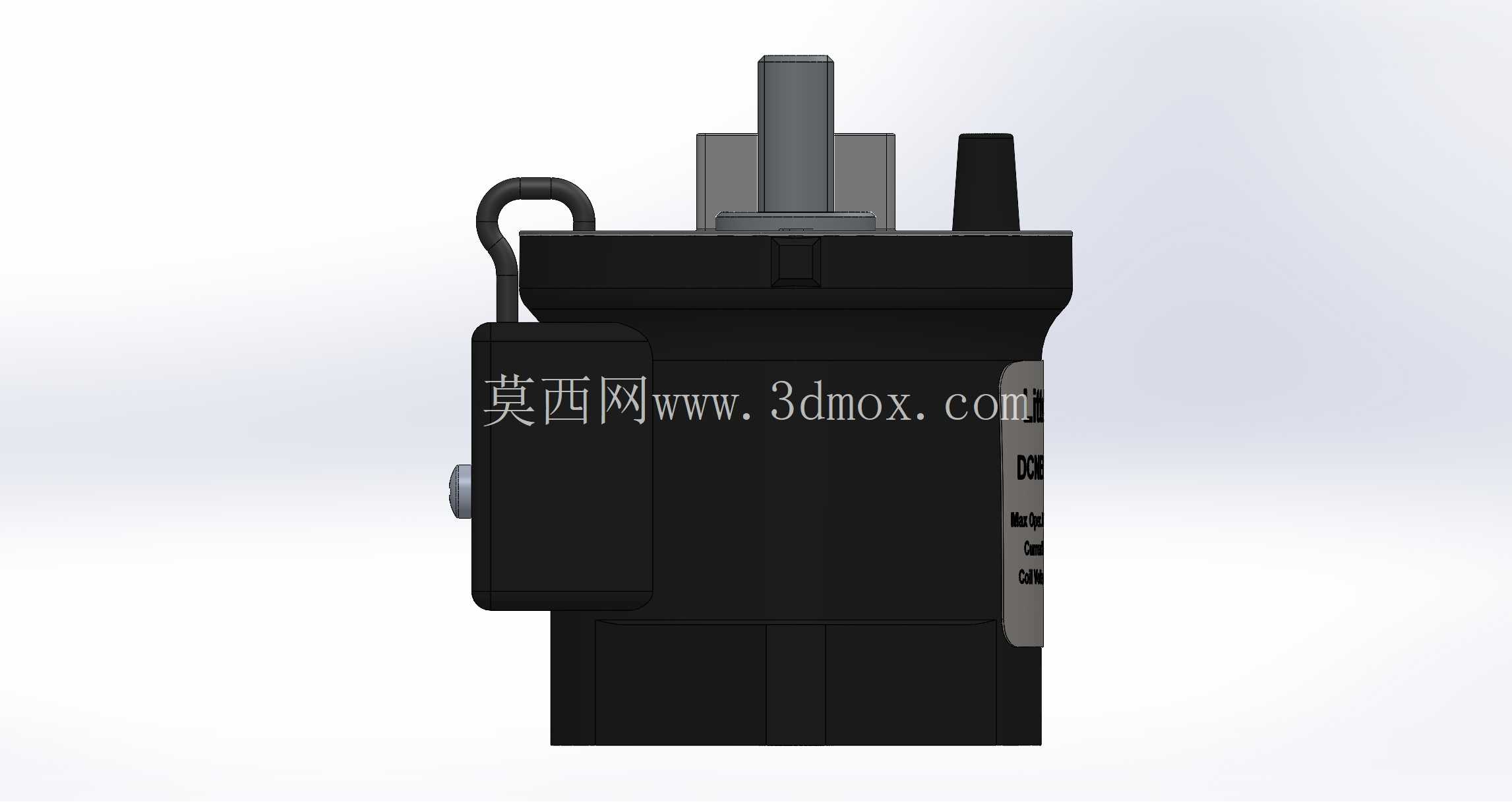

　　从安装边界来看，产品整体为近似方形的柱体结构，底部安装面到顶部接线柱顶端的总高度、主体外壳的长宽尺寸都严格按照实物尺寸还原，接线柱的朝向固定，在做整体布局时不需要额外预留旋转调整的空间，底部安装衬套突出安装面的高度也做了准确还原，设计安装板时可以直接参考该尺寸预留沉台空间，保证安装后继电器底面和安装板完全贴合，不会出现悬空导致的振动异响。侧面的标签位置做了凹陷设计，标签粘贴后不会突出外壳表面，避免在安装过程中标签被周边零件刮蹭脱落，影响后续的参数识别与运维检修。

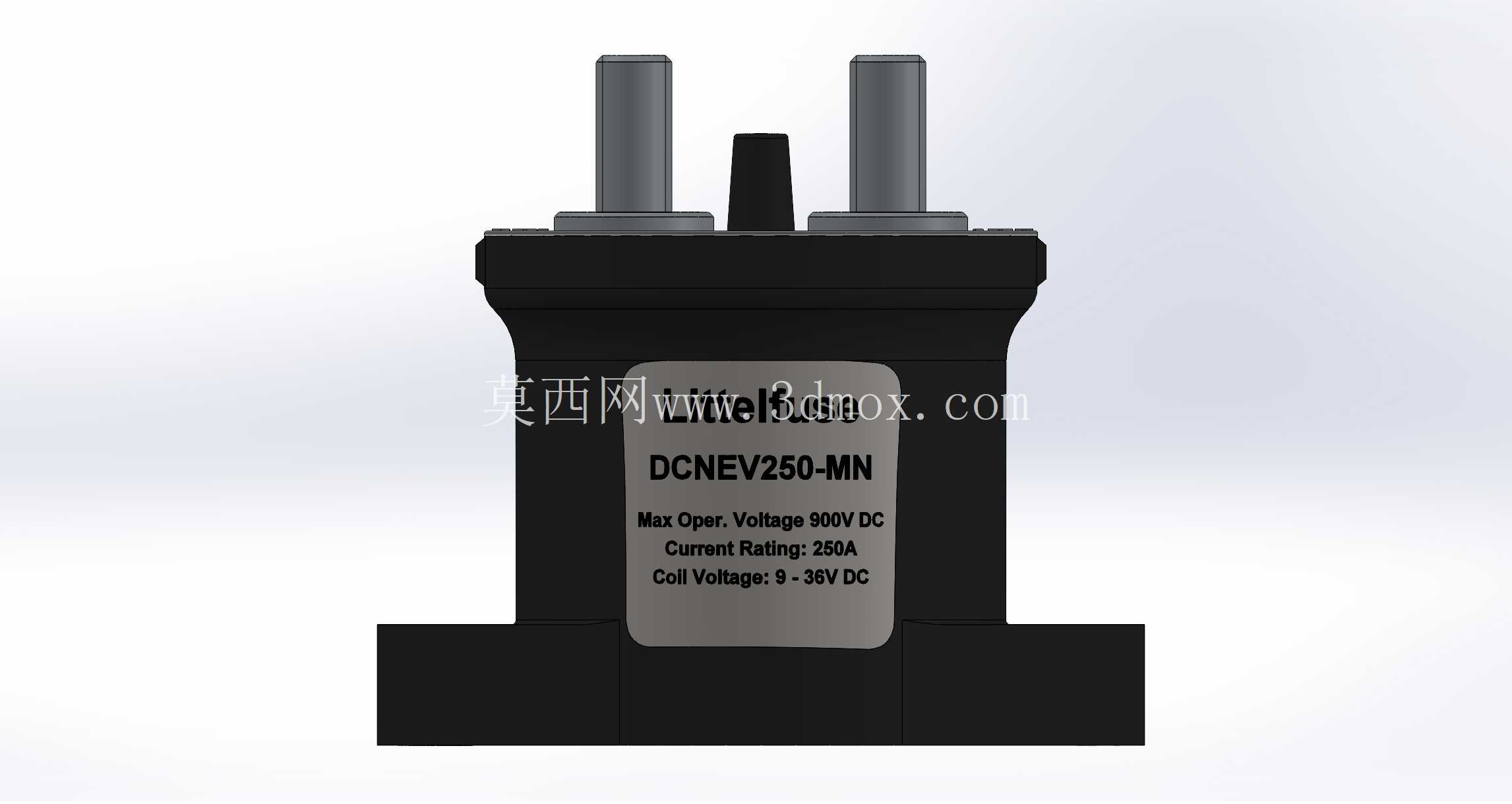

　　在实际选型应用中，这款继电器的主回路载流能力能够满足持续250A的长期通流需求，短时耐受电流能够匹配下游回路的短路保护分断要求，线圈的控制电压适配常见的车载12V、24V控制电平，能够直接接入整车的低压控制回路，不需要额外增加电压转换模块。建模时特意还原了外壳顶部的极性标识，主接线柱旁的正负标记清晰，安装时能够避免主回路极性接反导致的灭弧性能下降问题。整体结构没有多余的突出部件，所有棱角都做了圆角过渡，避免在装配过程中划伤操作人员的手部，也不会划破周边线束的绝缘层，符合电气元件的安全设计规范。
