波佩特式提升阀端盖结构三维设计

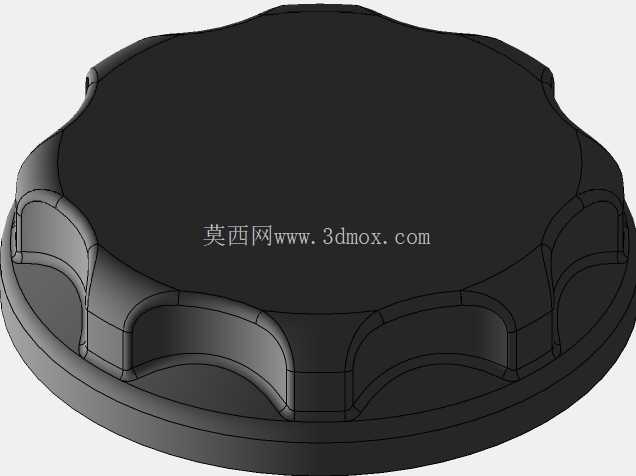

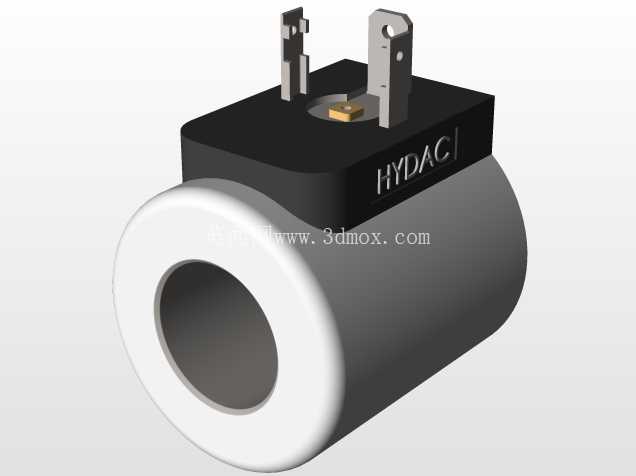

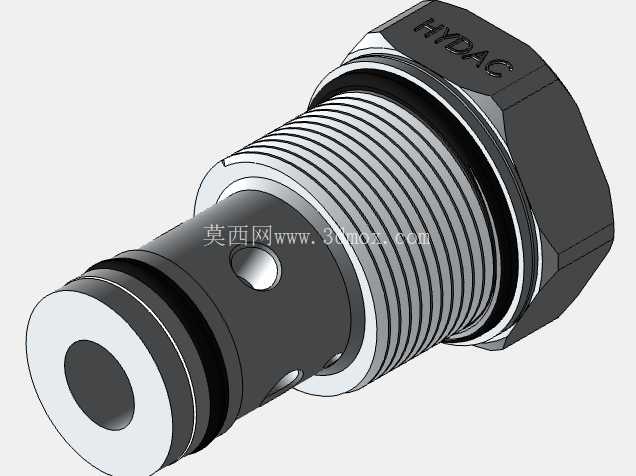

　　从实际使用场景来看，这类端盖多数是配合手动调节的poppet阀使用，操作人员通过旋转端盖带动内部阀芯升降，实现阀口开度调节或者通断控制，所以端盖的外周特意做了多道内凹的弧形防滑槽，不是规则的多边形棱边，这种弧形槽的设计一方面是避免棱角磕碰伤手，另一方面戴防滑劳保手套操作的时候，手指能完全贴合凹槽曲面，施力的时候不会打滑，哪怕手上沾了少量液压油或者切削液，也能保证足够的旋转摩擦力，不会出现拧不动或者滑脱的情况。波佩特阀也就是常说的提升式锥阀，在液压系统、流体输送管路里的应用覆盖范围极广，小到小型液压站的压力控制回路，大到工业管路的通断截断工位，都能见到这类阀件的身影，它的核心优势是密封接触面积匹配锥面结构，截断状态下的内泄量远低于滑阀类结构，响应速度也更快，适合需要快速通断、保压要求高的回路场景。这次建模的阀端盖部分，是整阀外露的核心结构件，直接承担手动操作的受力传递、上端密封防护、周向定位限位三个核心功能。从设计思路上拆解这个零件，首先要考虑的是和阀体上端的配合边界，端盖的下沿是带定位止口的圆柱面，和阀体上端的安装槽做小间隙配合，配合公差选H7/h6的间隙配合，既保证旋转的时候没有卡滞，又能限制径向的窜动，避免端盖旋转的时候出现偏心，带动内部阀杆偏磨导致密封失效。端盖的顶面是平整的封闭面，没有多余的开孔，一方面是避免外部的粉尘、水汽进入阀内部污染液压油，另一方面平整顶面也方便后期加装状态标识，比如开度刻度、开关方向标记，不需要额外做标识安装座。

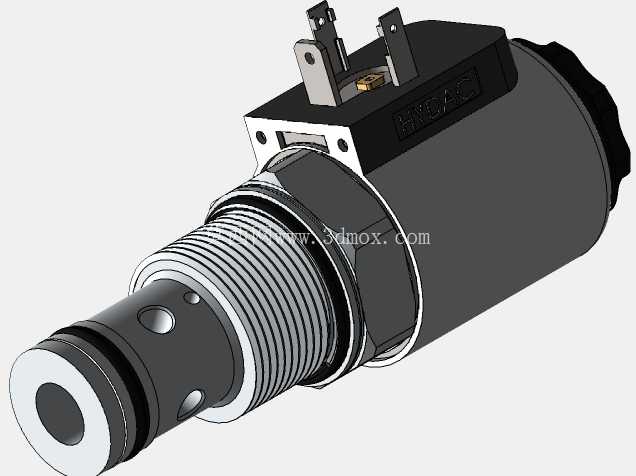

　　周向的防滑凸起一共做了八道，均匀分布在端盖外圆周上，每道凸起的过渡圆角都做了R2以上的圆滑处理，没有尖锐的棱边，一方面是注塑或者压铸成型的时候方便脱模，不会出现应力集中导致的开裂，另一方面日常操作的时候反复触摸也不会磨破手套，长期使用的触感更好。从安装边界的尺寸逻辑来看，端盖的总高度要匹配内部阀杆的升降行程，端盖内部的螺纹孔深度要留够至少3倍螺距的啮合长度，保证和阀杆连接的时候不会因为受力过大出现滑牙，端盖的最大外径要比阀体安装法兰的外径小2-3mm，避免安装的时候端盖和周边的管路接头、固定螺栓产生干涉，尤其是在阀组集成安装的阀岛上，相邻阀件的间距本来就小，端盖外径如果超差，很容易出现相邻阀操作空间不足的问题。

　　另外端盖下沿和阀体接触的端面，要做0.5mm深度的密封槽，用来安装O型密封圈，密封槽的宽度和深度要匹配对应线径的O型圈，压缩量控制在18%-22%之间，既保证旋转的时候密封圈不会被过度摩擦导致过早磨损，又能防止阀内部的介质从配合面渗漏出来。很多新手设计这类阀盖的时候，容易把防滑槽做的太深或者棱角太锐，看起来防滑效果好，实际使用的时候不仅容易积灰藏污，清理起来麻烦，而且受力的时候应力集中在槽的根部，受到撞击的时候很容易从槽根开裂，这个模型里的防滑槽深度控制在3mm左右，槽底和侧壁的过渡都是大圆角，完全规避了应力集中的问题。还有一个容易被忽略的设计细节，端盖的顶面边缘做了R1的倒角，不是直角边，哪怕零件从工作台高度掉落到地面，也不会因为边角磕碰出现崩缺，影响外观和使用。这类端盖的材质一般根据使用介质选，普通液压油工况用增强尼龙或者压铸铝合金就足够，有腐蚀性介质的工况可以选POM或者304不锈钢，建模的时候所有壁厚都做了等厚处理，最小壁厚不小于2.5mm，不管是注塑还是压铸都能保证成型质量，不会出现缩痕、填充不足的缺陷。

　　在实际设备选型的时候，这类阀端盖的尺寸直接决定了操作力矩的大小，外径越大的端盖，手动旋转的时候越省力，但是占用的安装空间也越大，所以设计的时候要平衡操作力和安装空间的矛盾，这个模型的尺寸比例是按照常规通径10mm左右的poppet阀匹配的，手动操作的时候不需要借助扳手，用手就能完全拧紧关严，适合不需要频繁调节、但是要求密封可靠的工位，比如蓄能器的截止阀、压力管路的检修截止阀这类场景。另外端盖内部和阀杆配合的部分，做了一个限位台阶，当端盖旋转到全关位置的时候，台阶刚好和阀体上端面接触，避免过度旋转导致阀芯顶死，把阀口的密封面压坏，这个限位结构是纯机械硬限位，不需要额外增加限位零件，结构简单可靠性高，不会因为长期使用出现限位失效的问题。
