十字交叉式气气换热风道结构设计

项目分类:换热器 发布时间:2025-02-16 ID:934199
  • 十字交叉式气气换热风道结构设计
  • 十字交叉式气气换热风道结构设计
  • 十字交叉式气气换热风道结构设计
  • 十字交叉式气气换热风道结构设计
  • 十字交叉式气气换热风道结构设计
  • 十字交叉式气气换热风道结构设计
  • 十字交叉式气气换热风道结构设计
  • 十字交叉式气气换热风道结构设计
  • 十字交叉式气气换热风道结构设计
  • 十字交叉式气气换热风道结构设计
  • 十字交叉式气气换热风道结构设计
  • 十字交叉式气气换热风道结构设计
  • 十字交叉式气气换热风道结构设计
  • 十字交叉式气气换热风道结构设计
  • 十字交叉式气气换热风道结构设计
  • 十字交叉式气气换热风道结构设计
  • 十字交叉式气气换热风道结构设计

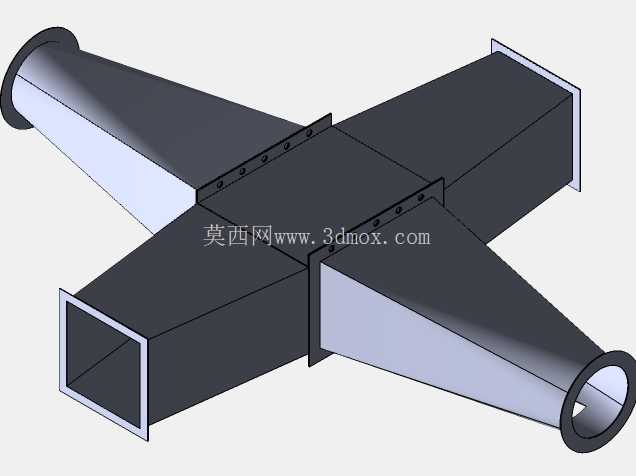

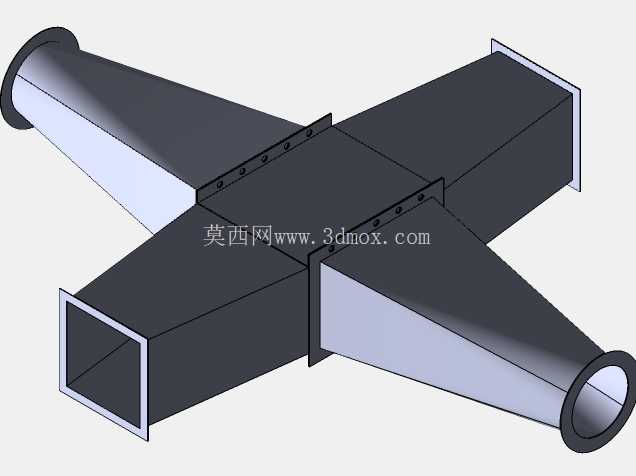

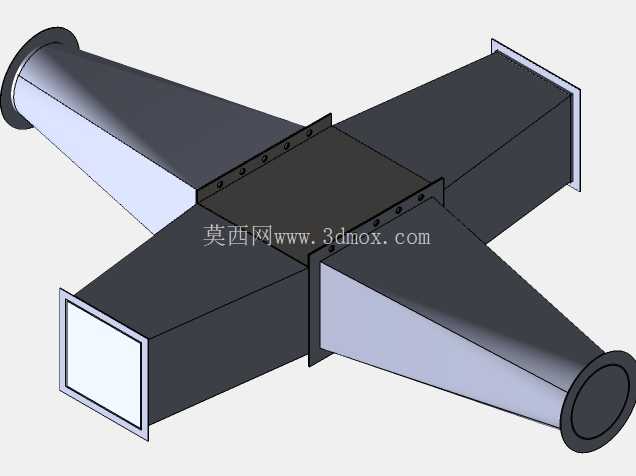

  该结构为十字交叉布置的气气换热风道单元,主要应用于工业通风系统的余热回收场景,常见于涂装线排风余热回收、烘干房废气热量回用、商用新风系统全热交换段等工况,核心作用是在两股交叉流动的气流之间完成热量传递,避免冷热气流直接掺混的同时,将高温排气中的余热传递给低温进气,降低后续加热或冷却环节的能耗。从结构布局来看,整体采用十字正交的四通道设计,其中两个对向通道为圆形接口,另外两个对向通道为方形接口,圆形接口适配常规圆形通风管道的法兰对接,方形接口则适配矩形风管或设备端的平面安装接口,不同接口形式的搭配可直接适配现有管线的异径对接需求,无需额外加装过渡接头,减少现场安装的管线改造成本。

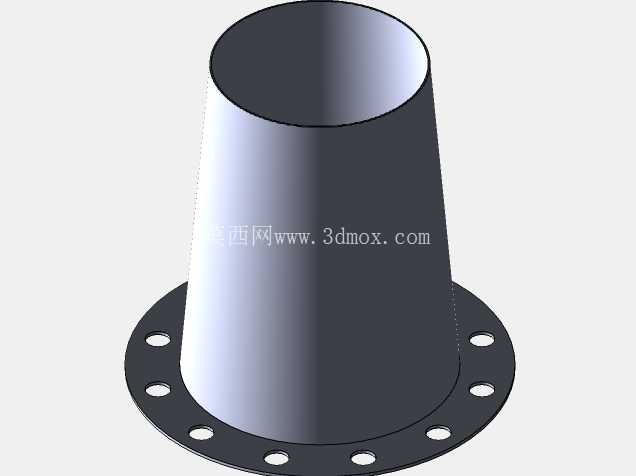

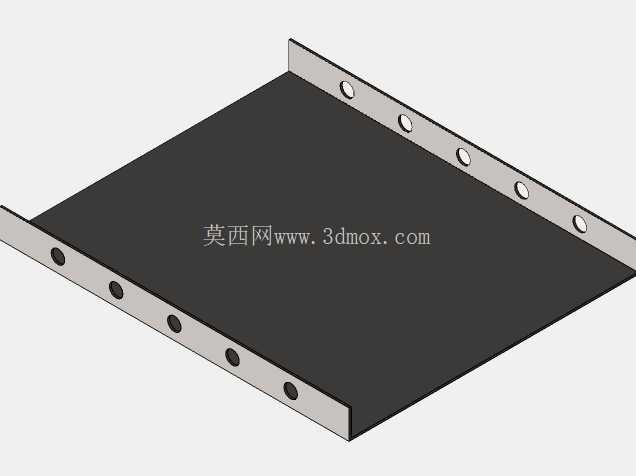

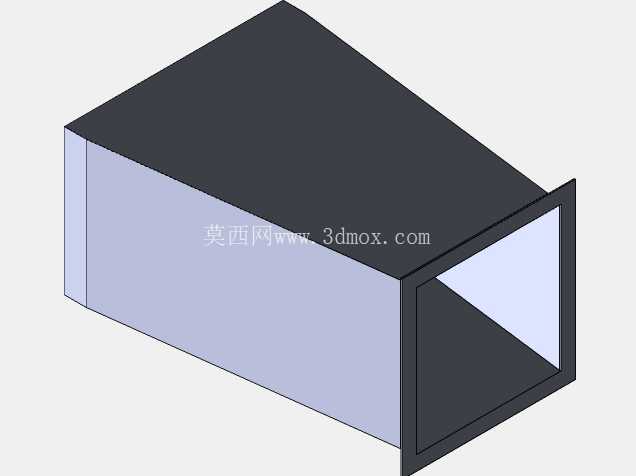

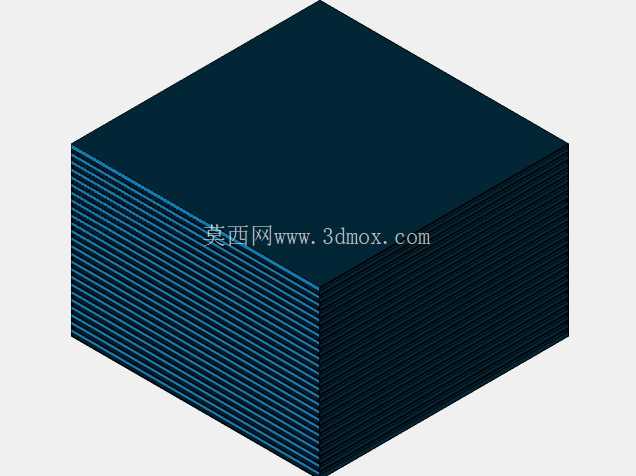

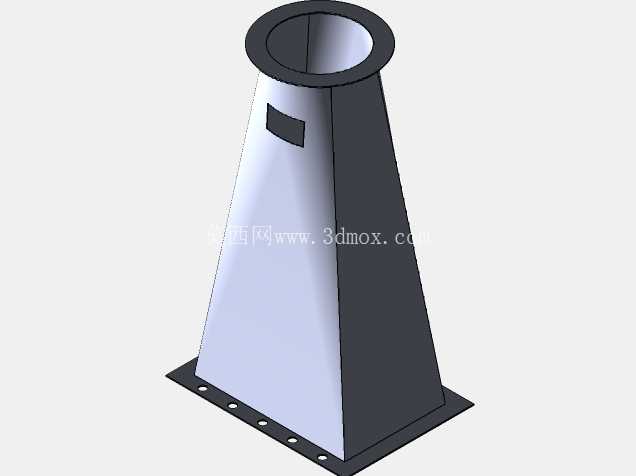

  每个通道与中心换热腔体的连接段都采用渐扩或渐缩的锥段结构,这种设计并非单纯的外形过渡,核心是为了降低气流在通道截面突变位置的局部阻力,避免气流进入中心腔体时形成涡流区造成压损过大,锥段的扩张角控制在15度以内,保证气流沿壁面平滑流动,减少沿程阻力损失。中心腔体为方形结构,是冷热气流换热的核心区域,四个连接面都预留了螺栓安装孔位,可根据实际换热需求加装不同形式的换热芯体,比如板式换热芯、热管换热芯等,法兰边的孔位采用等间距布置,适配常规通风管道的法兰安装标准,现场安装时可直接与对应规格的风管法兰对齐穿接螺栓,配合密封垫即可完成密封,无需现场配打孔位。

  从安装边界来看,四个通道的接口端面都处于同一水平安装面上,整体结构的重心位于中心腔体位置,安装时可通过中心腔体底部的支架完成固定,也可通过四个通道的法兰与周边管线连接实现悬吊安装,两种安装方式下结构的受力都能均匀传递到连接法兰上,不会出现局部应力集中的问题。在功能设计上,这种十字交叉的流道布置可以让两股气流呈垂直交叉流动,相比顺流或逆流布置的换热器,交叉流的结构布置更紧凑,占用的安装空间更小,适合在管线交叉的位置直接安装,不需要额外调整管线走向。流道内壁做了平滑过渡处理,没有突出的结构件,可减少气流中的粉尘在壁面积聚,适合含尘浓度不高的通风换热场景,日常维护时可直接从接口端伸入清洁工具完成内壁清理,不需要拆解整体结构。

  接口处的法兰边都做了外翻边处理,一方面可以增加法兰的结构强度,避免螺栓紧固时法兰变形导致密封失效,另一方面外翻的边缘可以作为密封垫的定位基准,安装时密封垫不会移位,保证接口处的气密性,减少气流泄漏造成的能量损失。在实际选型应用中,该结构可根据处理风量的大小调整各通道的截面尺寸以及中心腔体的容积,圆形接口的直径与方形接口的边长可根据对接风管的规格做参数化调整,锥段的长度随接口尺寸的变化按比例缩放,保证气流流动的平顺性。中心腔体的壁厚根据系统风压进行选型,常规低压通风场景下采用普通薄钢板焊接即可满足强度要求,高压工况下可适当增加壁厚或在腔体外部加装加强筋,避免运行过程中腔体壁面出现振动噪声。
