压缩空气冷凝用双铜翅片后冷却管路

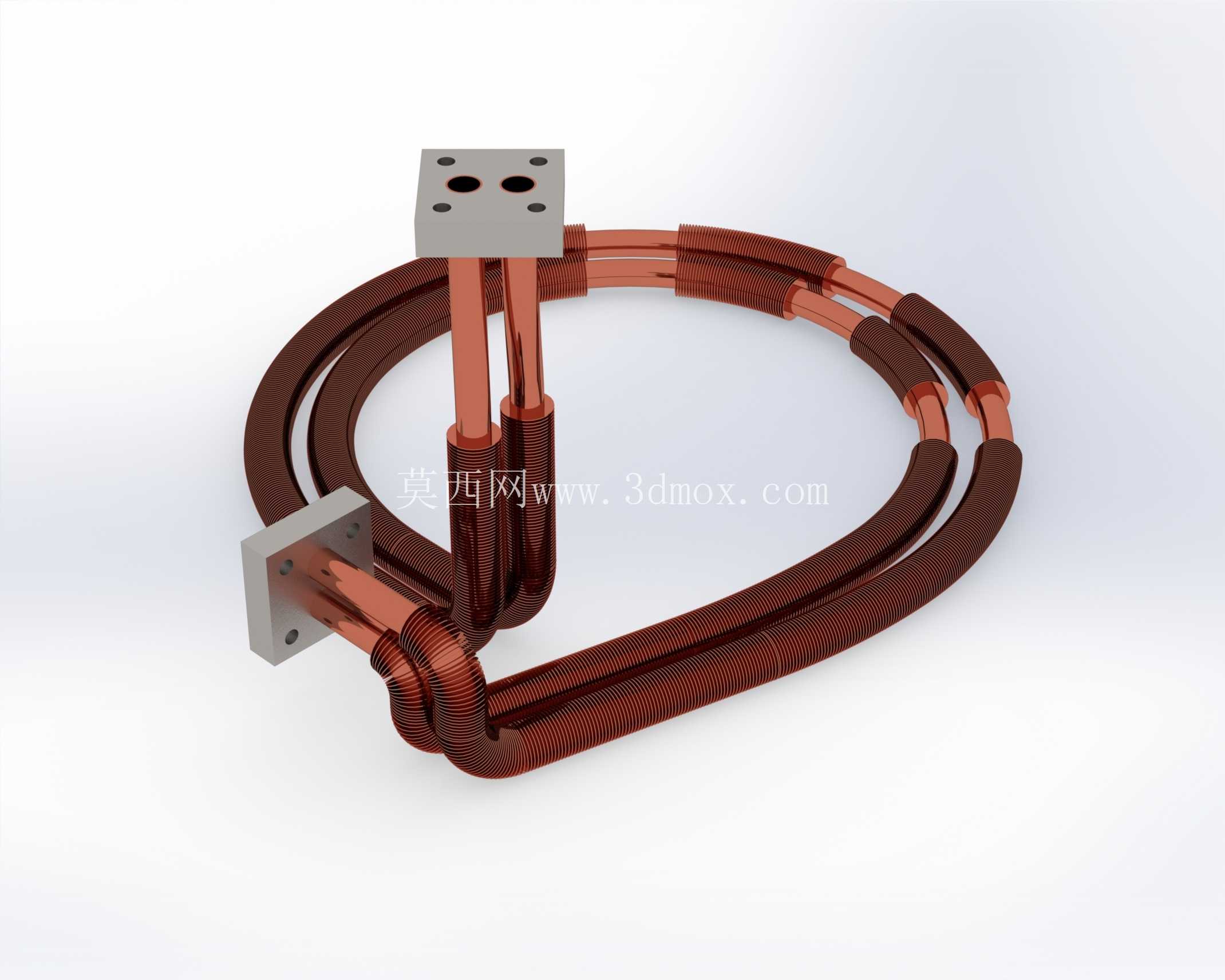

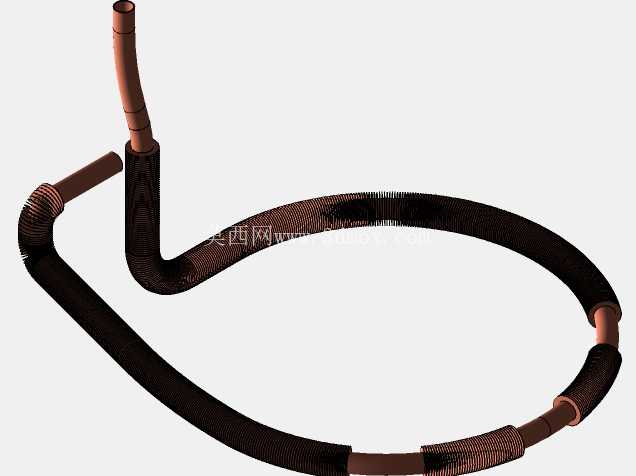

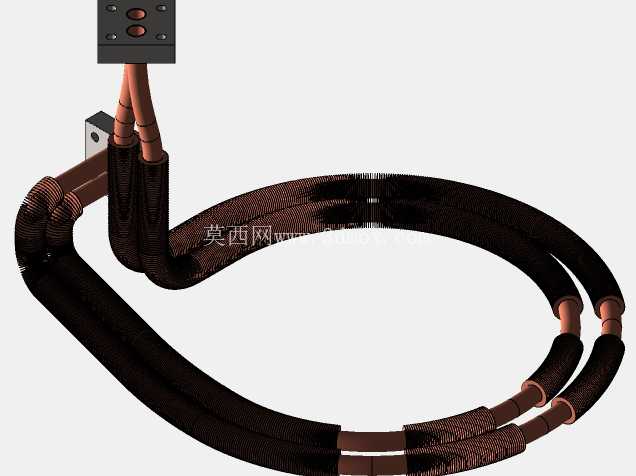

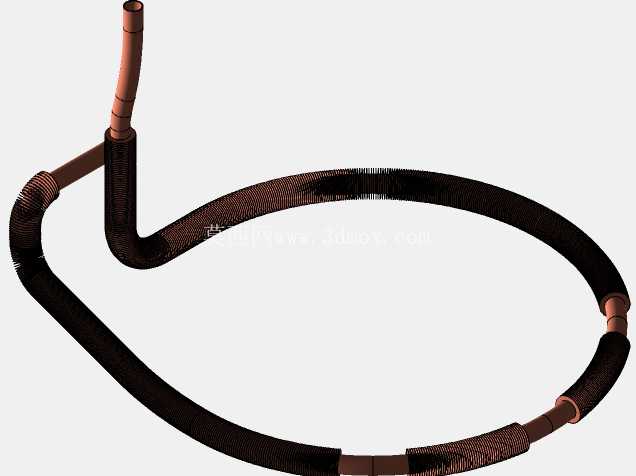

　　这套管路组件核心服务于压缩空气系统的后冷却环节，在船用压缩空气站、工业压缩机站房这类场景中，从压缩机机头排出的压缩空气往往带着120℃以上的高温，还混有润滑油雾与气态水分，若直接送入下游用气设备，会造成气动元件密封件老化加速、管路锈蚀、仪表气含水超标引发控制失灵等问题，这套带翅片的铜质管路就是在压缩空气进入后冷却器芯体前，或是作为小型风冷后冷单元的核心换热流道，先完成第一步的预冷与冷凝导流。从结构上看，整体采用环形盘管布局，这种绕制方式并非随意弯折，首先是在有限的安装空间内最大化拉长压缩空气的流道长度，让高温气体在管路内停留更久，和外界空气完成更充分的热交换；其次盘管的弯曲半径经过严格核算，既保证铜管弯折处不会出现壁厚减薄超标、内壁褶皱堵流的问题，也能让气流在弯道处形成适度湍流，打破管壁处的滞流边界层，提升换热效率，避免层流状态下中心区域高温气体无法有效触壁散热的问题。

　　管路外壁缠绕的密集铜质翅片，是整套组件散热能力的核心保障，纯铜的导热系数远高于常规钢材，翅片和基管采用紧密缠绕加钎焊固定的工艺，避免接触热阻过大影响散热效果，翅片的间距经过匹配计算，既不会因为间距过小造成通风阻力过大、积尘后难以清理，也不会因为间距过大损失散热面积，适配常规风冷场景下的自然对流或低压轴流风机吹扫的通风条件。两端的安装法兰采用方形机加工结构，法兰上的四个安装孔位置度公差控制在0.1mm以内，对接面铣削加工有密封槽，安装时配合耐温橡胶密封垫或紫铜密封垫，可在1.6MPa的工作压力下保证无泄漏，法兰和铜管的连接采用银基钎焊工艺，焊脚高度均匀，能承受管路热胀冷缩带来的应力变化，不会在长期温度交变工况下出现焊缝开裂的问题。

　　安装边界上，整套盘管组件的环形外径适配常规小型后冷器的壳体安装尺寸，两端法兰的中心距和现有压缩机排气口、冷却器进气口的安装尺寸完全匹配，不需要额外做转接管路，安装时只需保证盘管周围预留不小于50mm的通风间隙，避免周边设备的热辐射影响散热效果即可。在实际使用中，压缩空气从一端法兰进入盘管后，沿着环形流道缓慢流动，热量通过铜基管传导到外壁翅片，被流动的空气带走，气体温度逐步降到60℃以下，其中混有的气态水分和油雾会在降温过程中逐步凝结成液滴，顺着管路内壁流到下游的气液分离单元，避免液态水进入后续管网。

　　设计过程中还充分考虑了管路的抗振性能，船用场景下设备会持续受到主机振动、海浪冲击带来的交变载荷，盘管的环形结构本身具备一定的弹性变形余量，配合两端法兰的刚性固定，能抵消大部分振动带来的管路应力，避免硬连接管路在长期振动下出现疲劳断裂的问题；同时铜质管路本身的耐腐蚀性也能适应压缩空气中带有的少量冷凝水、润滑油的腐蚀环境，不需要额外做表面防腐处理，长期使用也不会出现锈渣脱落堵塞下游精密过滤元件的问题。在流道设计上，整段管路没有出现截面突变的结构，所有弯折处都采用大圆弧过渡，尽可能降低气流阻力，避免因为管路压损过大造成压缩机排气背压升高，额外增加压缩机的运行能耗。
