5吨级不锈钢储存热交换器盘管结构

　　在化工溶剂储存、食品级物料恒温暂存、工业循环油系统的换热环节中，管壳式换热设备的核心换热元件直接决定整套系统的换热效率与运行稳定性，本次呈现的不锈钢换热盘管结构，正是针对5吨级密闭储存工况开发的核心换热组件。从实际落地场景来看，这类盘管多嵌入储存罐体内部，或是作为独立管壳式换热单元的核心管束，承担两种介质之间的热量传递任务——当罐内储存的物料需要维持恒定工艺温度时，盘管内部通入冷却或加热介质，通过管壁与罐内物料完成热交换，避免物料因温度波动出现粘度变化、结晶析出或是组分变质的问题，在粮油加工、精细化工中间体储存、液压油恒温冷却等场景中都有广泛应用。

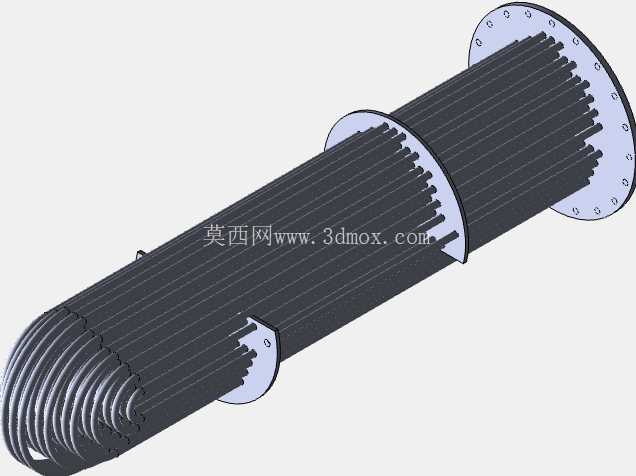

　　从结构设计逻辑来看，这套盘管采用U型回程管束布局，区别于直管式换热结构，U型弯的回程设计可以在有限的筒体空间内最大化延长换热介质的流动路径，同等容积下换热面积提升40%以上，同时单端固定的管板结构能够适配不锈钢管材受热后的热胀冷缩形变，避免长期温度交变工况下出现焊口拉裂、管材变形泄漏的问题。管束两端通过多孔管板完成固定与密封，管板上的管孔按照正三角形排布，既保证了管材穿装后的定位精度，也能让壳程侧的物料在流动过程中形成湍流，减少管壁表面的滞留层厚度，进一步提升整体换热系数。管束外侧设置的多道折流挡板，一方面可以对长跨度的不锈钢换热管起到径向支撑作用，避免大流量介质冲刷下管束出现振动磨损，另一方面可以引导壳程物料的流动方向，让物料以S形路径冲刷管束表面，消除换热死角，避免局部物料长期滞留出现结垢、碳化的问题。

　　从安装边界与尺寸适配角度来看，这套盘管整体为卧式圆柱形态，两端的固定法兰采用标准螺栓孔排布，可直接与5吨级储存罐的罐体法兰、或是管壳式换热器的端盖法兰完成对接，安装时无需额外制作过渡连接件，法兰密封面采用突面结构，适配通用耐温垫片，可满足-20℃到180℃的工况温度需求。管束的U型弯端采用无应力弯制工艺，弯管处的管壁厚度减薄率控制在10%以内，避免弯制位置出现强度薄弱点，所有管材与管板的连接均采用强度焊加贴胀的工艺，既保证焊口的密封性能，也能消除管材与管孔之间的间隙，避免间隙腐蚀问题，适配水、导热油、低腐蚀化工介质等多种换热介质的使用需求。

　　在实际选型适配过程中，这类盘管结构的设计需要提前匹配储存罐体的有效容积、物料的换热温差要求、介质的流量参数，管板上的管孔数量、单根换热管的长度、折流板的间距都可以根据实际工况参数做调整，本次呈现的结构已经完成了管束的排布校验、管板的强度校核、折流板的定位设计，所有配合尺寸都预留了合理的安装公差，可直接用于同规格换热设备的结构参考，或是作为改造项目的测绘基准，帮助结构设计人员快速完成换热组件的方案迭代，减少重复建模的工作量。在建模过程中，所有管材的连接位置、法兰的螺栓孔位置、折流板的管孔位置都做了精准的同轴度校验，避免实际生产加工时出现穿管困难、装配错位的问题，U型弯的弯曲半径也符合不锈钢管材的最小弯制半径要求，不会出现弯制过程中管壁起皱、开裂的工艺问题，完全满足实际生产加工的工艺要求。
