工业级气固液三相空气分离装置结构设计

　　做工业流体系统配套设计快十二年，经手的气液、气固分离类设备少说也有七八十套，这次做的这款空气分离装置，是针对多工况兼容需求做的集成化结构，不是单一功能的分离单元。先从实际落地的场景说，最早接这个需求是三个不同行业的客户凑到一块提的：一个是做粮食仓储烘干线的，要把烘干尾气里夹带的麦壳、碎粮屑从热风循环管路里分离出来，避免堵后续的换热器；一个是小型化工中试线的，要把反应釜抽真空尾气里夹带的溶剂液滴、固体催化剂细粉截下来，减少真空泵的磨损；还有一个是商用HVAC系统集成商，要解决高层写字楼新风管路里积尘带冷凝水导致的风管发霉、风阻变大的问题。最开始我是打算做三个独立的单功能结构，后来核算安装空间的时候发现三个客户的现场预留位都很紧张——粮食线的设备夹层净高只有一米四，化工中试线的安装架宽度不能超过一米二，HVAC的吊顶内预留纵深只有八百毫米，干脆就把几种分离逻辑整合到同一个壳体里，做模块化的功能段组合。

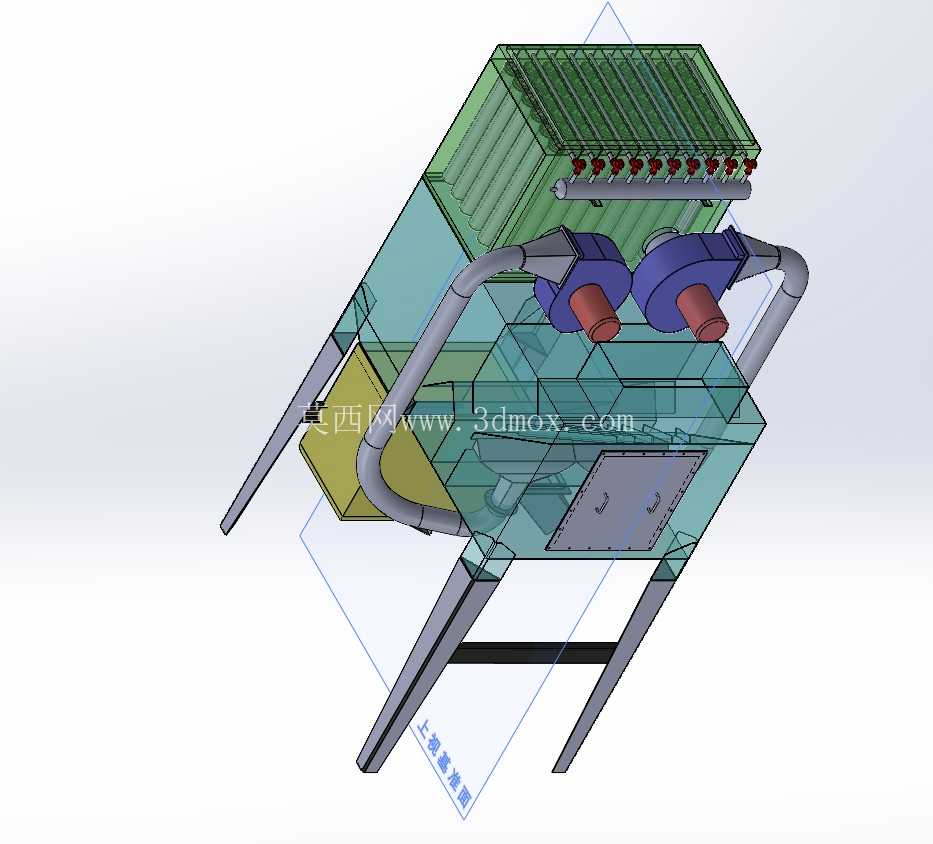

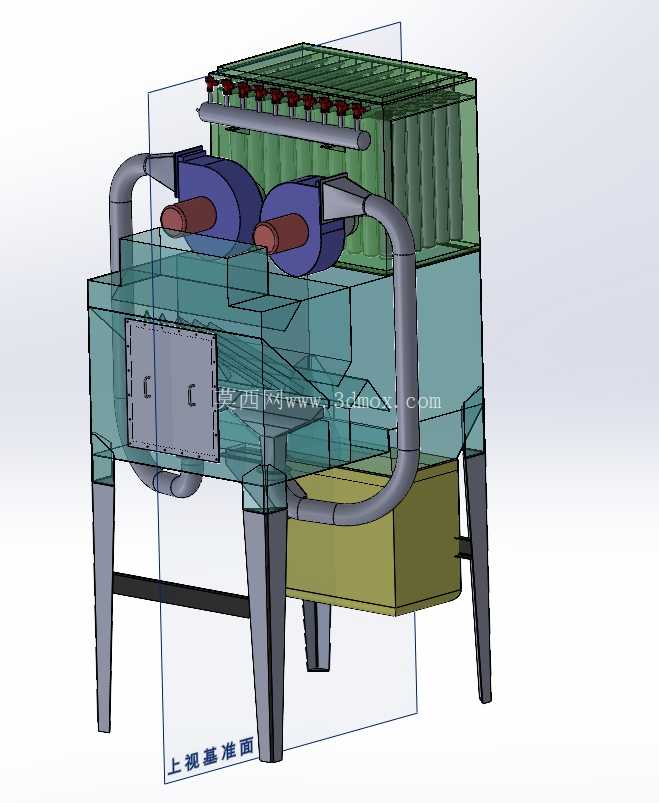

　　整个设备的支撑结构用的是四条等边角钢支腿，不是那种花哨的方管，因为现场安装的时候经常要在支腿上焊固定耳板、接接地端子，角钢的焊接面更友好，支腿底部开了长圆孔，方便现场找平的时候调整水平度，整个设备的落地安装尺寸控制在长1100毫米、宽850毫米、总高1280毫米，不管是落地装在设备间还是架在支架上，都不会超出现场的预留边界。壳体下半部分做的是扩容沉降腔，这部分是给重力分离用的，含杂空气从侧面两个切向入口进腔之后，流速会从入口的12m/s骤降到2m/s以下，比较重的固体颗粒、大粒径液滴会直接沉到腔底的集污斗里，集污斗做了30度的倾斜角，不会积料，底部留了快开排污口，日常维护不用拆壳体就能清灰排液。

　　沉降腔往上是旋风分离段，这部分我没有用传统的单筒旋风结构，而是做了两个对称布置的异形导向流道，气流顺着流道做螺旋旋转的时候，离心加速度能做到120g以上，10微米以上的固体颗粒、5微米以上的液滴会被甩到腔壁上，顺着壁面流到下面的沉降腔，不会被气流二次夹带。这里特意把两个入口的中心高做了错位20毫米，避免两路进气在腔体内形成对冲紊流，之前做过的一款单入口分离器就出现过对冲导致的分离效率骤降的问题，这次特意在建模的时候做了流场仿真，调整了三次流道曲率才把紊流区消掉。旋风段往上是滤芯过滤区，我留了12个标准滤芯安装位，用户可以根据自己的工况选不同精度的滤芯——除尘工况用PTFE覆膜聚酯滤芯，除液滴用玻纤聚结滤芯，真空工况用不锈钢烧结滤芯，滤芯端盖做的是快拆结构，换滤芯的时候不用拧一堆螺栓，扳开侧面的压扣就能把滤芯架抽出来，顶部的集管做了倾斜5度的设计，分离出来的液体不会积在集管里，会顺着倾斜面流回沉降腔。

　　管路设计的时候特意把进出口都做在了设备的同一侧，之前有不少老设备进出口分在两侧，现场接管道的时候要绕很大的弯，浪费管材还增加风阻，这次的进出口管径统一选的是DN150，和市面上主流的工业风管、真空管路规格匹配，不用做异径转接。设备顶部做了可拆卸的检修盖板，盖板和壳体之间用三元乙丙橡胶条密封，螺栓间距控制在100毫米以内，哪怕是-20kPa的真空工况下也不会漏风。之前有同行做的同类设备把观察窗开在侧面，结果用了没多久观察窗就被积灰糊住，根本看不到内部情况，这次我把观察窗开在了沉降腔的正面正对着集污斗的位置，用的是钢化玻璃，平时不用拆盖就能看到积污量，确定什么时候排污换芯。

　　建模的时候我把所有的安装干涉都提前排查过：支腿和地面固定的螺栓预留了足够的扳手空间，滤芯抽出来的方向没有任何管路遮挡，排污口的位置留了接排污管的操作空间，甚至连现场吊装用的吊环位置都做了仿真校核，四个吊环对称布置在壳体上部的加强筋位置，吊装的时候不会出现设备倾斜的问题。之前给南方一个粮食加工客户做的初代样机，因为没考虑到现场环境湿度大，壳体外部做的普通喷漆，用了半年就出现锈点，这次的结构里特意把壳体板材选了2毫米厚的冷轧钢板，内外都做了静电喷塑，哪怕是在相对湿度90%的环境里用，也不会轻易锈蚀。另外在壳体的侧面留了两个传感器安装位，用户可以自己装压差表，当滤芯堵了导致进出口压差超过初始值两倍的时候，就可以提醒维护人员换滤芯，不用定期拆盖检查，减少维护工作量。

　　这个结构我前后改了七版，最开始的版本总高做到了一米五，后来把旋风段的流道曲率优化之后，把总高压下来了220毫米，刚好能满足HVAC吊顶内的安装高度要求；最开始的支腿是直上直下的，后来做受力仿真的时候发现满负载（集污斗积满灰、滤芯全部装齐）的时候支腿根部应力集中，就给支腿加了三角形的加强筋，重量只增加了不到两公斤，但是承重能力提升了40%。还有一个细节，两个进气口的法兰我做了定位止口，现场接管道的时候不用反复调整对中，把法兰往止口上一靠就能拧螺栓，省了不少安装的时间。针对真空工况使用的场景，我还在壳体外部做了一圈加强筋，避免抽真空的时候壳体被大气压瘪，之前有个客户买了别家的薄壳分离器，抽真空的时候壳体吸瘪了，直接把滤芯压碎，碎渣进到真空泵里把转子打坏，损失了好几万，所以这次在结构强度上留了足够的安全系数，哪怕是-50kPa的真空度下，壳体变形量也不会超过0.5毫米，不会影响内部流道的形状，保证分离效率稳定。
