弯管式空气过滤器外壳结构设计

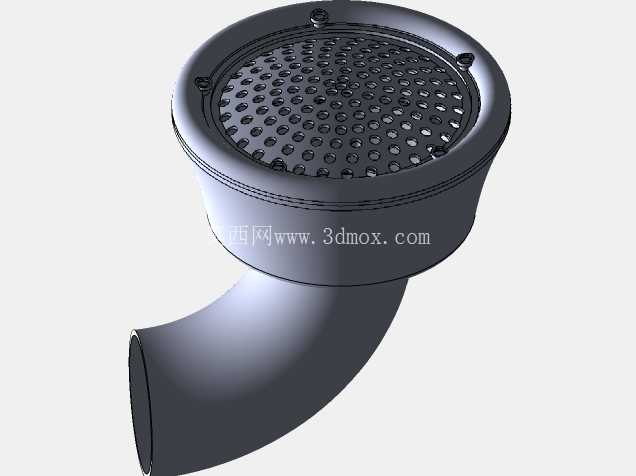

　　在气动系统、小型内燃机进气端、工业通风管路以及洁净空间送风支路中，进气过滤环节的防护可靠性直接决定下游核心部件的使用寿命，这款弯管式空气过滤器外壳正是针对侧装式进气场景开发的防护承载构件。不同于常规直筒式过滤器外壳的轴向安装逻辑，这款壳体采用90度弯管过渡结构，能够适配设备侧壁开孔的安装需求，避免直插式滤芯占用过多设备内部纵深空间，在紧凑型动力舱、窄幅通风柜体这类安装空间受限的场景中，无需额外增设转接弯头即可完成管路对接，减少管路连接节点的同时也降低了接口漏气的风险。

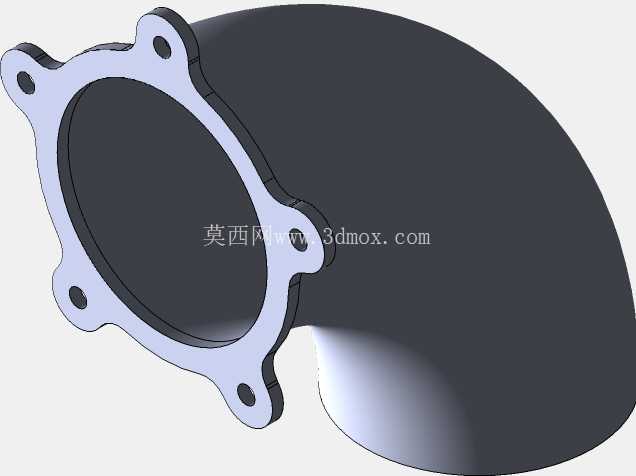

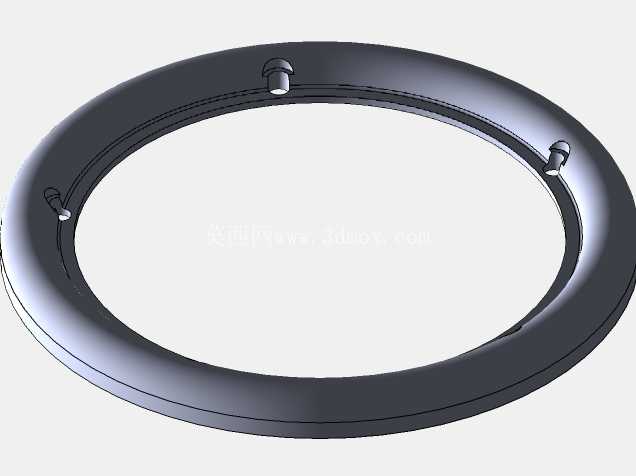

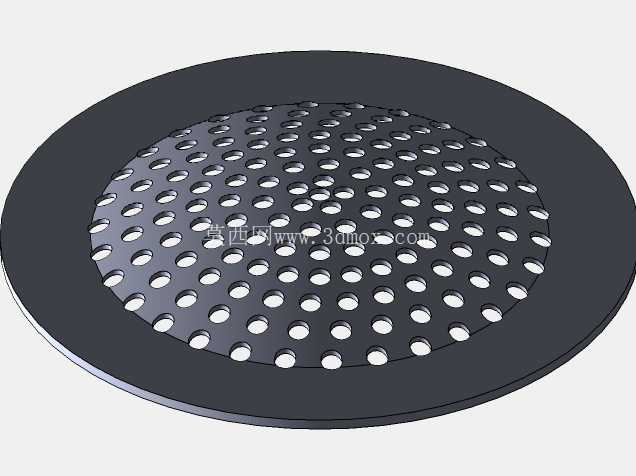

　　壳体上部的圆形端面上设置了均匀排布的冲孔网面，冲孔采用正三角排布方式，在保证整体通风面积的前提下，尽可能缩小单孔孔径，能够在不额外增加外置防护网的前提下阻挡大粒径的飞絮、碎屑、昆虫等异物进入过滤腔，端面边缘预留的三个沉头安装位可以直接通过螺丝将壳体固定在设备侧壁的安装法兰上，沉孔结构能够保证螺丝安装后端面无凸起，避免突出的螺丝头剐蹭周边管线或者积留杂物。弯管段采用等曲率圆弧过渡，没有直角弯折结构，气流经过弯管段时不会产生明显的紊流区，能够有效降低进气过程中的风阻噪音，同时圆弧内壁也不容易积留灰尘，日常维护时只需拆下上部端盖即可更换内部的过滤滤芯，无需将整个壳体从设备上拆除，大幅降低后期运维的操作难度。

　　从安装边界来看，壳体上部圆形法兰的外径尺寸适配常规小流量进气回路的通径规格，弯管末端的接口采用标准圆柱面结构，可以直接套接橡胶进气软管，通过喉箍即可完成紧固密封，无需加工特殊的连接螺纹，适配市面上绝大多数通用型进气软管的尺寸公差。设计过程中针对壳体壁厚做了针对性优化，在法兰安装位、弯管受力段适当增加壁厚，避免安装锁紧时出现壳体开裂，而在非受力的网面区域则适当减薄，在保证整体结构强度满足1.5倍工作压力下无变形的前提下，尽可能降低壳体整体重量，减少安装后对设备侧壁的载荷。壳体的法兰端面与弯管末端接口的垂直度控制在合理公差范围内，安装后不会出现管路偏斜导致的软管扭曲问题，网面的冲孔边缘做了钝化处理，没有毛刺锐边，更换滤芯时不会划伤操作人员的手部，也不会割破接触到的过滤棉材质。在实际应用场景中，这款外壳既可以作为小型空压机的进气初滤外壳使用，也可以配套在小型柴油发电机组的进气端，还能用于工业控制柜的散热通风进气过滤，不同场景下只需更换内部对应精度的过滤滤芯即可，壳体本身的结构通用性能够覆盖多数小流量进气过滤的安装需求。

　　不同于塑料注塑外壳的低温易脆裂问题，这款壳体的结构设计预留了金属压铸或者硬质工程塑料注塑的两种工艺可行性，针对户外使用场景可以采用压铸铝合金材质做表面喷塑处理，应对户外的高低温变化与雨水侵蚀，针对室内洁净场景则可以采用ABS或者PP材质注塑，降低生产成本的同时满足轻量化需求。壳体上部的网面与法兰边采用一体化结构设计，没有额外的拼接缝隙，不会出现拼接位置漏尘的问题，弯管与上部法兰的连接位置做了圆弧过渡加强，避免长期振动环境下出现连接位置断裂的问题，能够适配移动设备上使用时的持续振动工况。
