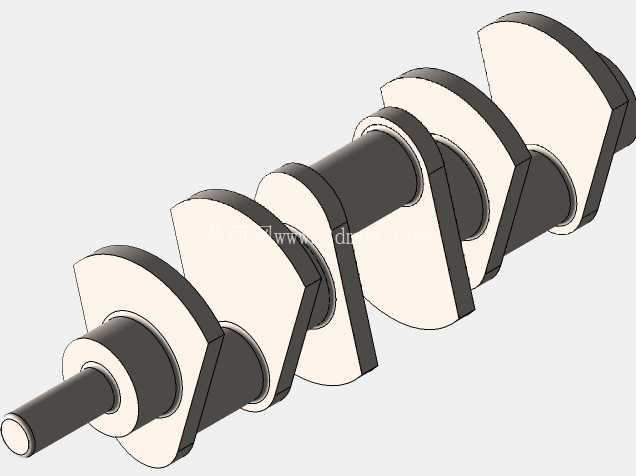

在往复式内燃机的动力传递链路里,曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件,V6布局的内燃机因为缸体夹角的存在,曲轴的曲柄销布置、平衡重设计都和直列机型有明显区别,这套建模完整还原了量产V6机型曲轴的全部结构细节,可直接用于动力总成的装配干涉校验、运动仿真分析以及逆向设计参考。从实际装车场景来看,这类曲轴主要搭载在中高端乘用车、轻型商用车辆以及部分小型工程机械的动力单元上,工作过程中需要持续承受活塞连杆组传递来的交变爆发压力,同时还要平衡各缸往复运动产生的惯性力,因此结构设计上每一处细节都直接关联整机的运转平顺性、NVH表现以及整机使用寿命。
建模过程中首先确定的是曲柄销的相位角,V6机型常规采用60度缸体夹角,对应曲柄销按照120度的间隔均匀布置,能够保证各缸点火间隔均匀,避免动力输出出现明显的扭矩波动;主轴颈的数量按照全支撑结构设计,每两个相邻的曲柄销之间都设置独立的主轴颈,配合缸体上的主轴承座实现多点支撑,大幅降低高转速下曲轴的挠曲变形量,避免轴颈和轴瓦之间出现偏磨。平衡重的外形设计没有采用规则的扇形结构,而是根据各缸往复运动质量、旋转运动质量的离心力计算结果做了异形切边处理,在保证平衡率达到设计要求的前提下,尽可能去除非必要的冗余质量,降低曲轴自身的转动惯量,让发动机的转速响应速度更快,同时也能减少平衡重旋转过程中对曲轴箱内部机油的搅动阻力,降低动力损耗。
曲轴的轴向定位结构设置在中间位置的主轴颈处,通过止推片的安装槽结构实现轴向限位,建模时完整还原了止推面的宽度、油槽位置,能够模拟曲轴受热膨胀后的轴向窜动间隙,避免装配仿真时出现轴向定位失效的误判。所有轴颈的表面都按照实际加工要求做了圆角过渡设计,没有出现尖锐的直角棱边,对应实际加工中的圆角滚压强化工艺位置,从结构根源上降低应力集中系数,避免交变载荷下圆角位置出现疲劳裂纹。油道的设计采用斜向贯通的钻孔结构,从主轴颈表面的进油口连通到对应曲柄销的出油口,能够把主油道输送来的压力机油引导到连杆轴承的摩擦面,保证高负荷运转下的润滑可靠性,建模时完整保留了油道的孔径、倾斜角度以及油口的倒角位置,可直接用于润滑油路的流体仿真分析。
安装边界方面,前端轴的直径、键槽尺寸完全匹配正时链轮、减震皮带轮的安装配合公差,后端的法兰盘尺寸、螺栓孔位置对应飞轮总成的安装定位,输出端的油封轴颈直径、表面粗糙度要求对应的结构特征也都做了还原,装配时不需要额外做结构调整就能和周边附件完成配合。从结构强度设计的角度,曲柄臂的厚度是根据各缸最大爆发压力、最高设计转速下的扭矩载荷计算确定的,没有为了轻量化过度削减厚度,避免高负荷下曲柄臂出现弯曲变形;曲柄销和主轴颈的空心结构设计也在模型中做了体现,在保证轴颈刚度满足要求的前提下进一步降低曲轴自身质量,同时空心腔道也可以作为润滑油路的一部分,优化机油的流动路径。这套模型的结构完全参照量产成熟机型的设计参数搭建,没有做简化处理,不管是用于教学演示中的曲柄连杆机构运动原理展示,还是用于新机型开发过程中的曲轴结构方案验证,或者是做维修装配的工艺模拟,都能够提供足够的结构精度支持,不需要再对核心结构做二次补全修改。
