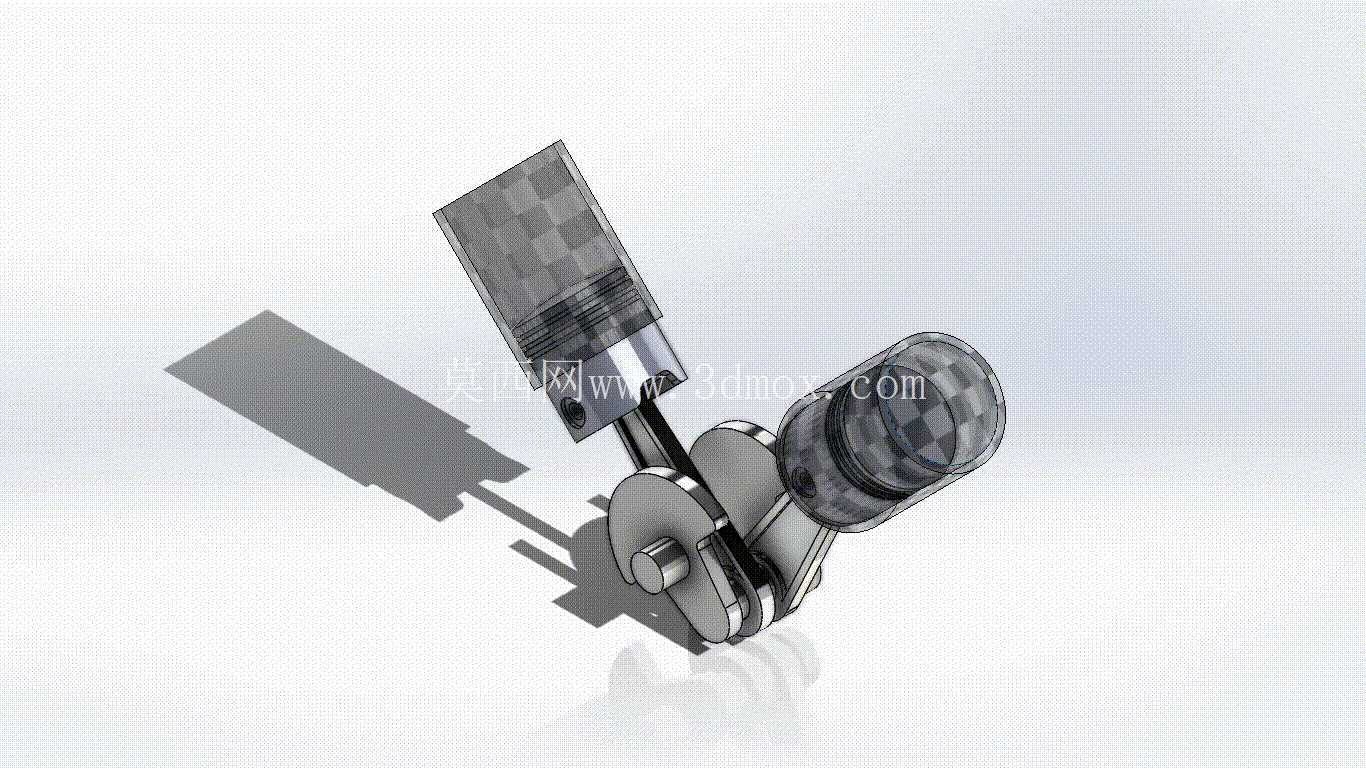

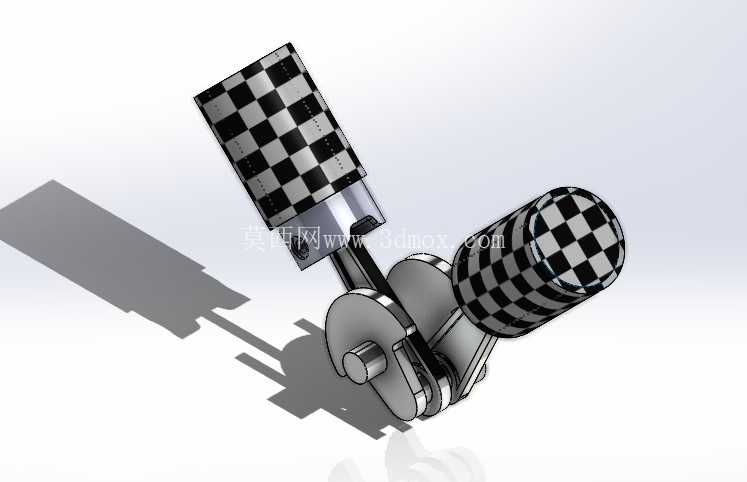

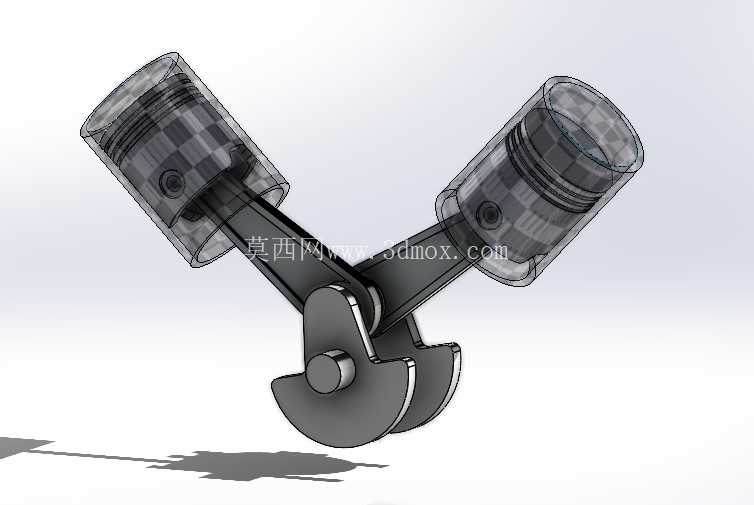

90度夹角V2发动机活塞曲柄连杆机构

　　这套90度夹角V型双缸动力核心的曲柄连杆结构，在小排量通用动力、轻型摩托、便携发电机组以及小型通航动力场景中有着极高的应用普及率，区别于直列双缸的布局逻辑，90度的缸体夹角设计从根源上抵消了一阶往复惯性力矩，整机运转时的振动水平远低于同排量直列布局机型，对配套机架的抗振设计要求更低，能有效减少动力输出端的振动传导，延长后端连接负载的使用寿命。

　　从实际功能实现来看，整套机构承担着将燃烧做功产生的活塞直线往复运动，转化为曲轴旋转扭矩输出的核心作用，两个活塞分别布置在夹角90度的两个缸体轴线方向，通过各自的连杆与同一根曲轴的曲柄销连接，做功行程交替触发时，曲轴的转动惯量波动更小，动力输出的平顺性更优，尤其在中低转速区间，扭矩输出的连续性表现突出，非常适合对低扭响应有要求的轻型动力场景。

　　设计过程中首先要敲定的是缸体夹角对应的曲柄销偏置角度，90度夹角下采用同曲柄销设计时，两个连杆的大端需要并排布置在同一轴颈上，这就要求在建模阶段精准核算连杆大端的宽度尺寸、侧隙预留量，避免运转过程中两个连杆发生运动干涉；活塞部分的裙部型线需要匹配缸套的配合间隙，活塞销孔的同轴度、销座的加强筋布局，都要对应往复运动时的侧向力分布做优化，尤其是做功行程中活塞对缸壁的侧推方向，会随着曲轴转角变化在两个缸体间交替切换，裙部的承压面设计需要对应调整接触面积，降低局部比压减少磨损。

　　曲轴部分的平衡块设计是整个机构的重点，90度V2布局的平衡块需要同时兼顾两个活塞、连杆组件的往复质量与旋转质量平衡，平衡块的扇形角度、质心偏移量都要经过质量矩核算，确保在额定转速区间内，曲轴的动平衡精度满足使用要求，避免高速运转时出现轴瓦偏磨、机体共振的问题；连杆的杆身截面采用工字型设计，在保证抗弯、抗扭刚度的前提下尽可能降低往复质量，小端的衬套压装位置、大端的轴瓦配合公差，都需要在建模时预留出合理的装配间隙，同时考虑润滑油道的走向，确保曲轴轴颈、活塞销这些摩擦副能得到持续的润滑供给。

　　安装边界方面，整套机构的缸体连接面需要与曲轴箱的定位止口精准匹配，曲轴两端的主轴颈同轴度要控制在合理公差范围内，输出端的轴伸尺寸、键槽规格需要匹配后续连接的离合器、变速箱或者发电机输入轴的安装要求；活塞在上止点时的顶面与缸盖燃烧室的压缩余隙需要严格控制，余隙过大会导致压缩比降低影响燃烧效率，余隙过小则可能在热膨胀状态下出现活塞碰气门、碰缸盖的故障；连杆大端的剖分面定位方式、螺栓的预紧力矩对应的结构强度，也需要在三维建模阶段做对应的结构校核，确保在最高爆发压力工况下，连杆不会出现变形、断裂的风险。

　　在实际的结构验证过程中，还需要通过运动仿真模拟全行程下的部件运动轨迹，核对活塞在上、下止点位置时与曲轴平衡块、曲轴箱内壁的安全间隙，确认连杆在最大摆角位置时不会与缸体下沿发生碰撞，同时核算曲轴不同转角下的活塞运动速度、加速度变化曲线，为后续的配气机构匹配、点火提前角标定提供基础数据支撑；整个机构的所有运动副都需要在建模时定义合理的运动约束，才能真实还原实际运转状态，提前排查设计阶段存在的干涉隐患，减少后续物理样机试制阶段的改模成本。
