离心泵流体输送结构三维设计

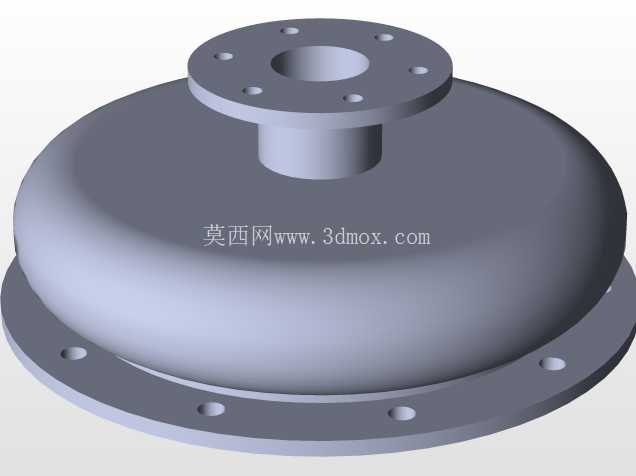

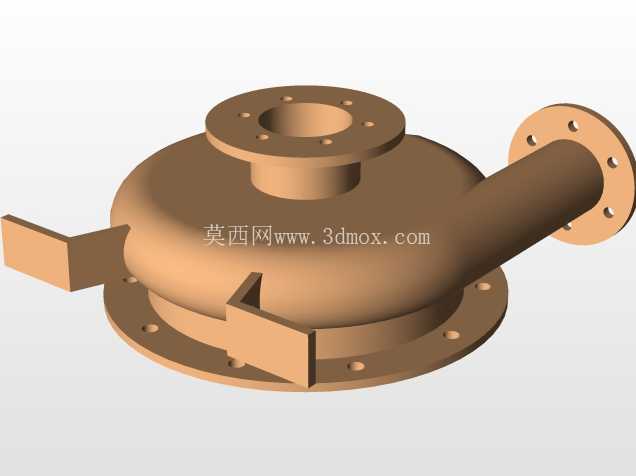

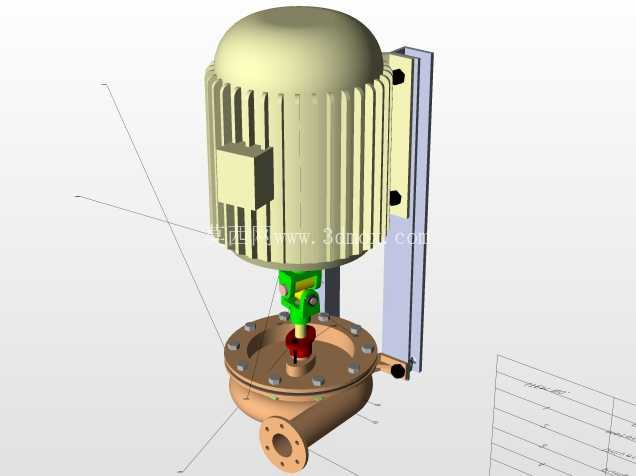

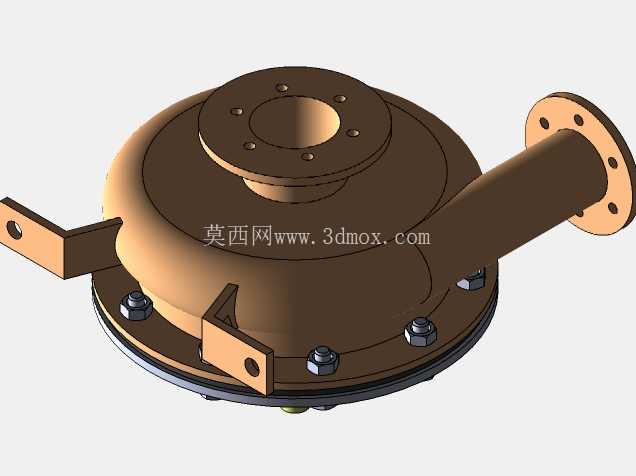

　　在工业流体输送场景中，离心泵是应用覆盖度极高的通用流体设备，从市政供水、化工介质输送到冷却循环系统、农田排灌场景，都能见到这类设备的身影。这套三维结构完整还原了离心泵的核心装配关系，建模过程中优先考虑了实际生产中的装配干涉校验需求，所有配合面的公差预留都按照常规机械加工精度做了对应设定，方便结构工程师直接在此基础上做参数调整适配不同工况。从结构布局来看，模型清晰呈现了泵体的蜗壳型腔、叶轮安装腔、两侧进出水接口以及顶部的压盖结构，进出水口采用同轴式布局设计，这种布局的优势在于管线对接时不需要做额外的转向调整，能够有效降低管路安装的空间占用，同时减少流体在转向过程中的压损。

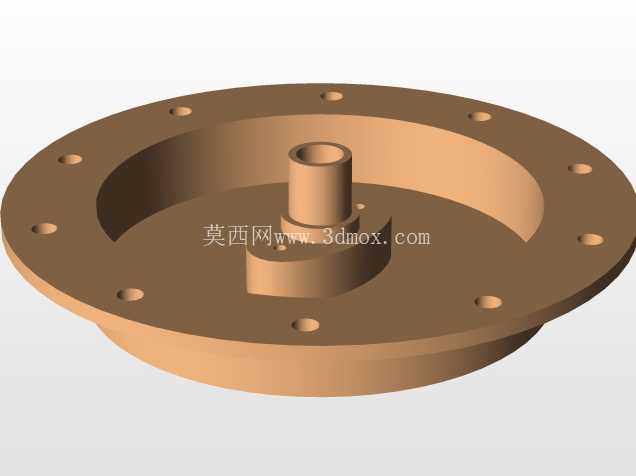

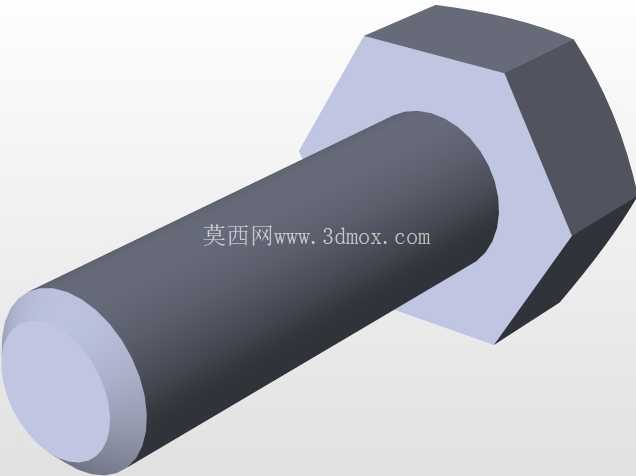

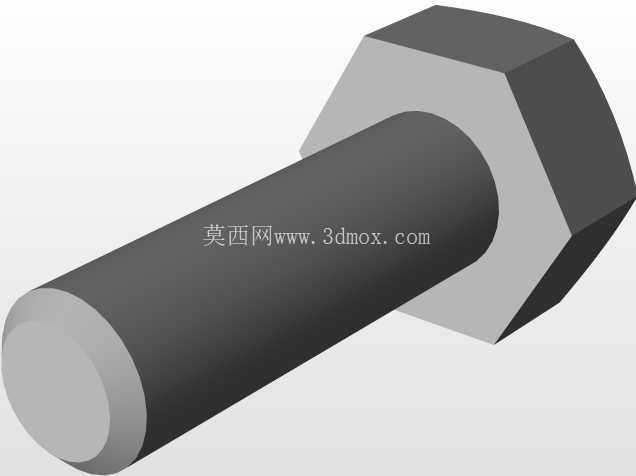

　　叶轮腔的内部曲面做了平滑过渡处理，建模时特意保留了蜗壳截面从隔舌位置到出口位置的渐扩变化特征，这一结构直接决定了流体在泵内的动能向压力能转换效率，实际设计中需要根据额定流量、扬程参数调整截面变化率，这套模型的基础曲面可以直接作为流体仿真的几何载体，省去了重新清理几何的步骤。顶部的圆柱形压盖结构对应实际设备中的密封压盖或者轴承压盖安装位，建模时预留了标准紧固件的安装孔位边界，压盖与泵体的配合面采用止口定位结构，能够保证装配时的同轴度要求，避免运行过程中出现密封偏磨或者轴系跳动超标的问题。

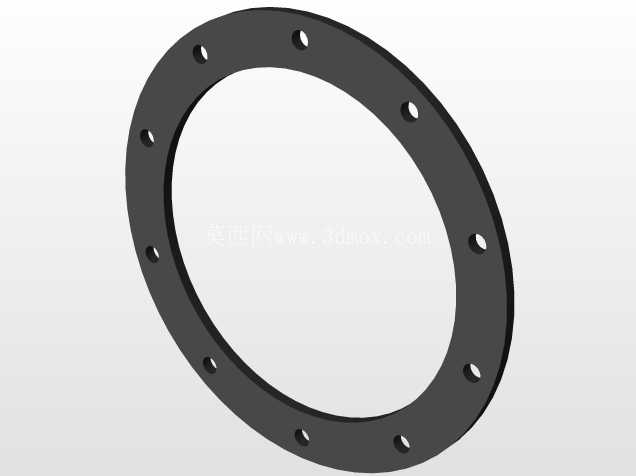

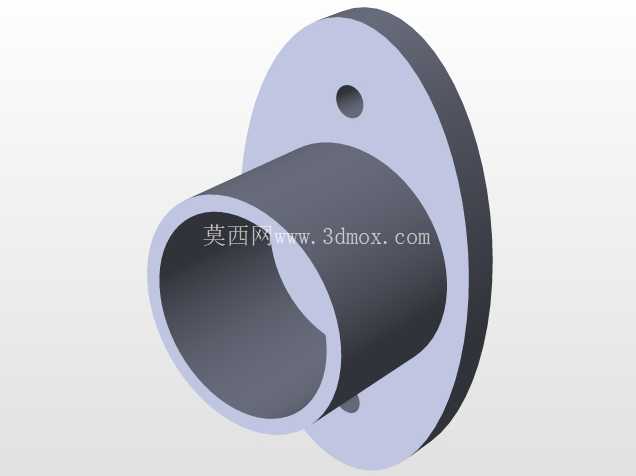

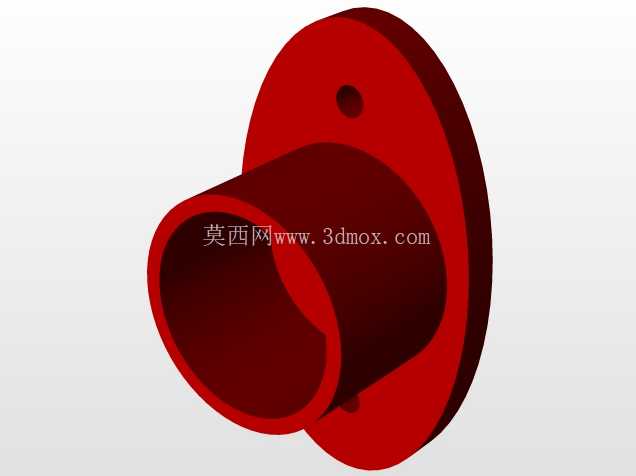

　　两侧的进出水接口都做了标准法兰连接的安装边界预留，法兰的螺栓孔分布圆直径、密封面尺寸都参照了常用管路法兰标准，选型时可以直接对接同通径的管路系统，不需要额外做转接结构设计。从安装边界来看，泵体底部的支撑结构做了平整化处理，建模时标注了安装地脚的孔位间距参考值，实际安装时可以直接匹配通用的泵组安装底座，不需要额外做支撑结构的定制加工。在设计思路上，这套模型没有做过多的非必要细节简化，而是保留了所有影响装配和性能的核心结构：比如叶轮轴穿出位置的密封腔空间，能够兼容填料密封或者机械密封两种常用密封形式的安装需求，工程师可以根据输送介质的腐蚀性、温度参数选择对应的密封组件，直接在模型中调整密封腔的尺寸即可完成适配；泵体的壁厚做了均匀化处理，既满足常规承压工况下的强度要求，也避免了壁厚不均导致的铸造缺陷问题，适合采用砂型铸造或者精密铸造工艺生产。

　　对于做泵类产品改型的工程师来说，这套基础模型可以快速调整进出水口通径、叶轮腔直径、压盖尺寸等参数，快速衍生出不同参数规格的离心泵结构，不需要从零开始搭建基础几何，能够大幅缩短方案设计阶段的建模时间。在做设备配套选型时，也可以直接将这套模型导入到整体管线布局中，校验泵体与周边管线、阀组、设备的安装间隙，提前规避现场安装时出现的空间干涉问题。模型中所有的圆角、倒角特征都按照实际加工工艺要求做了设置，没有出现工艺无法实现的尖锐棱角，铸造圆角的半径也匹配常规铸造工艺的拔模要求，直接导出工程图就可以作为生产参考使用。
