水泵电控气动压力开关结构设计

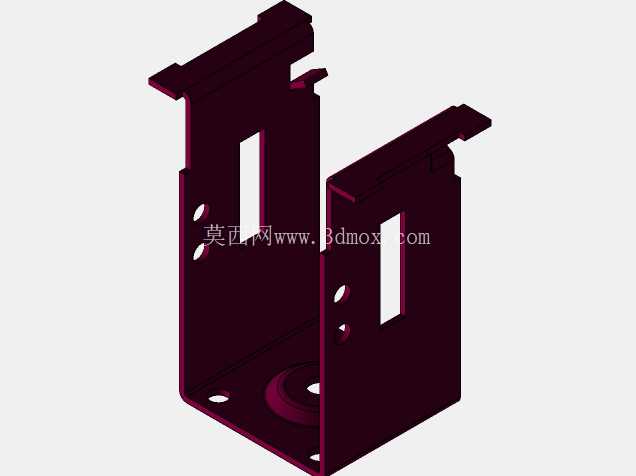

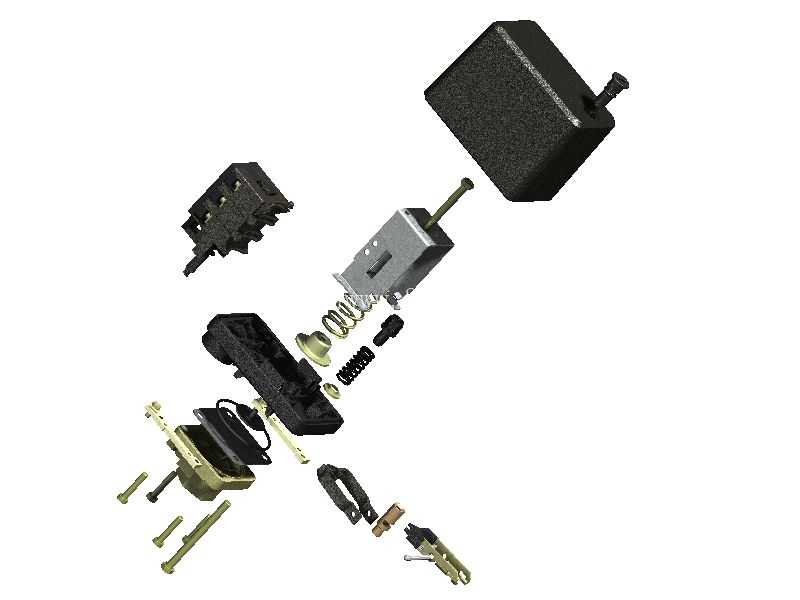

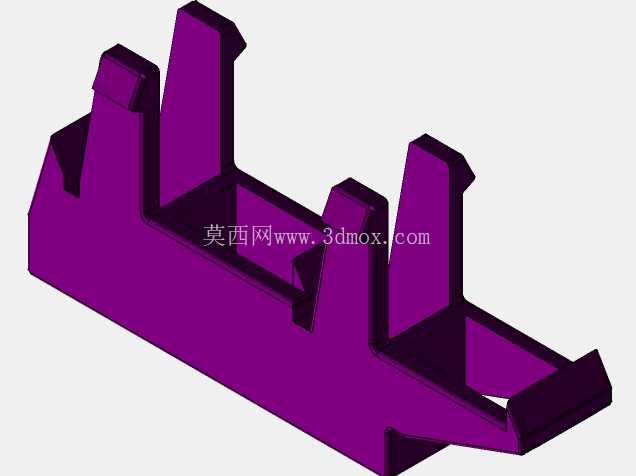

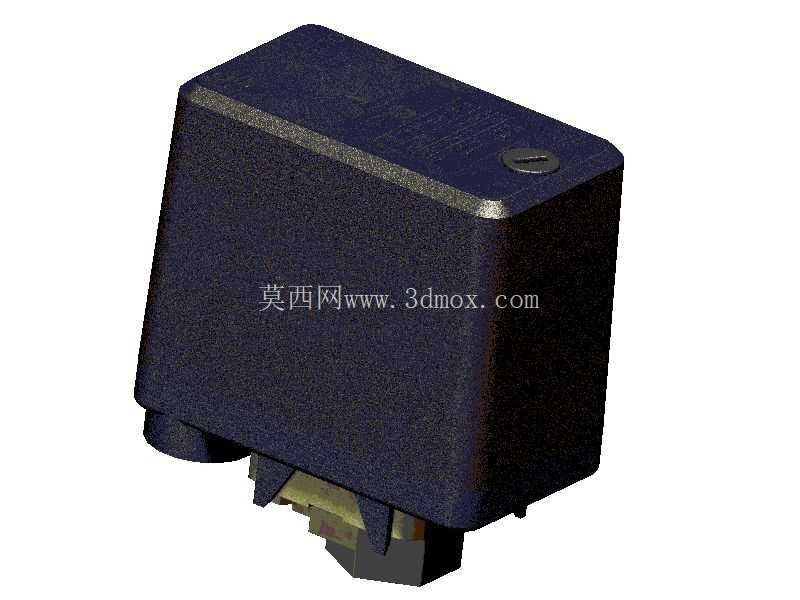

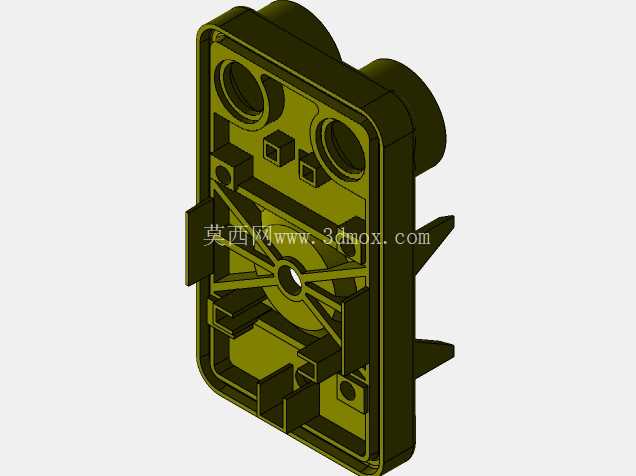

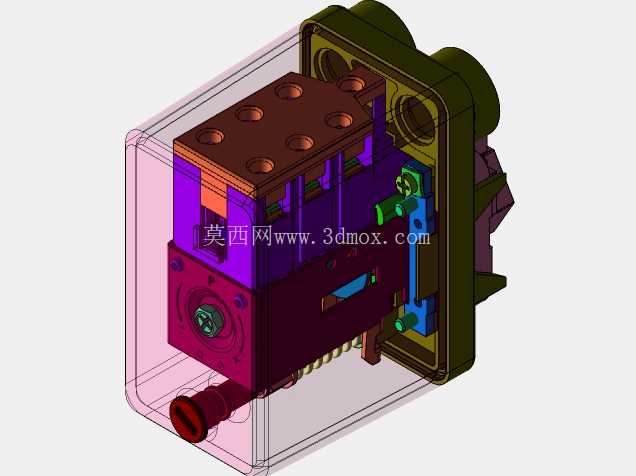

　　这款气动电控压力开关主要配套民用供水、小型工业循环水系统的水泵机组使用，核心作用是实时监测管路水压变化，当管网压力低于设定下限值时自动触发水泵启动补水，压力升至设定上限时自动切断水泵供电，维持整个供水管网的压力处于稳定区间，避免水泵频繁启停造成的电机损耗，同时防止管网超压引发的管路渗漏、管件爆裂问题。从拆解结构来看，整个部件采用模块化分层设计思路，最外侧的阻燃塑料外壳做了卡扣加螺丝的双重固定结构，外壳侧壁预留的防水进线孔可以适配常规三芯护套线，安装时无需额外做密封接头改造就能满足IP54级的户外安装防护要求，外壳底部的两个安装耳孔开有长条形调节槽，允许安装时在10mm范围内调整固定位置，适配不同厂家水泵的预留安装孔位偏差。

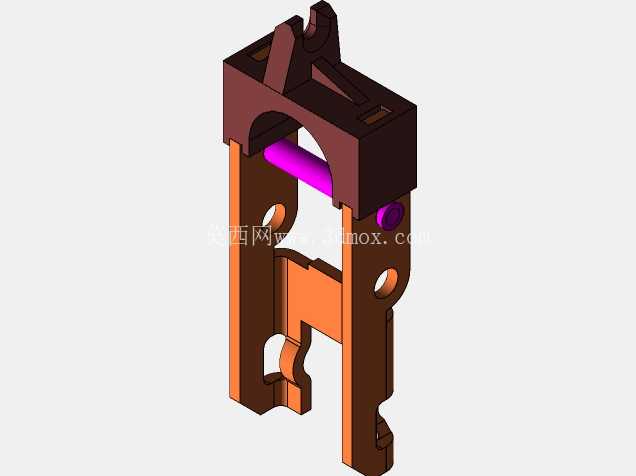

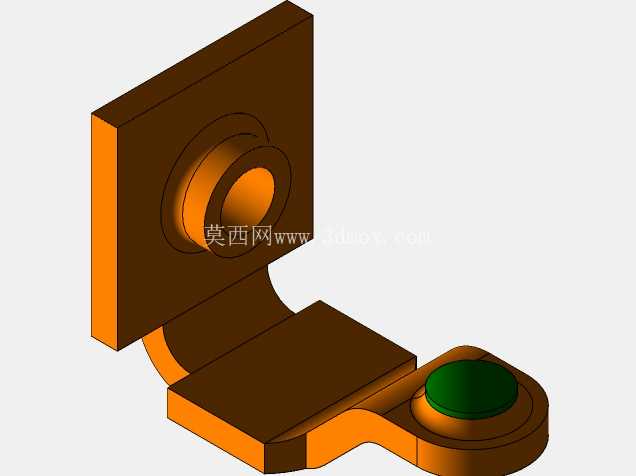

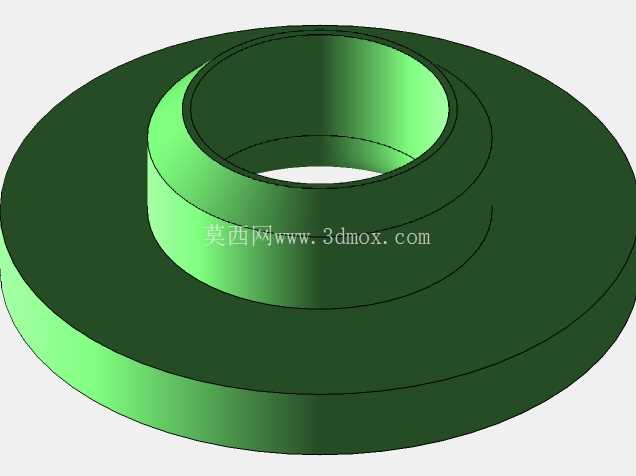

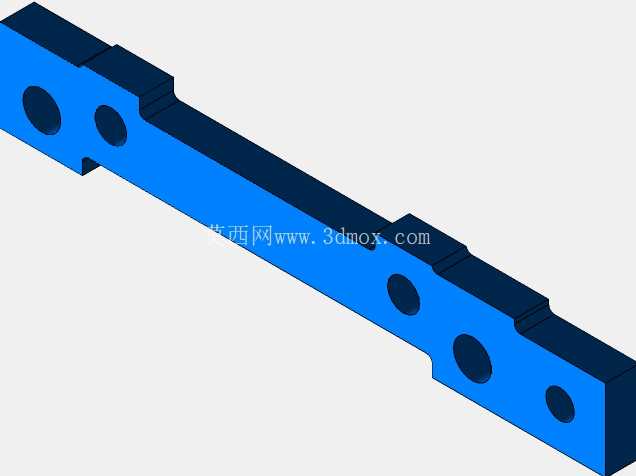

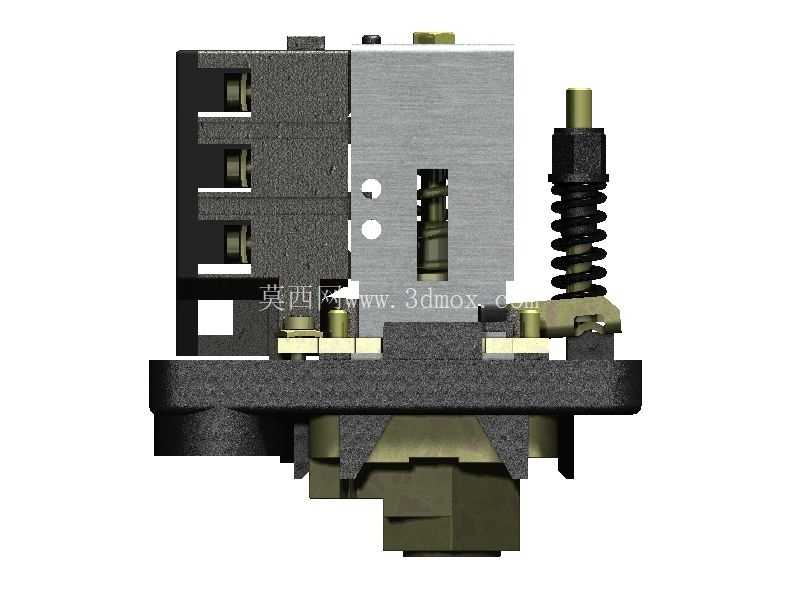

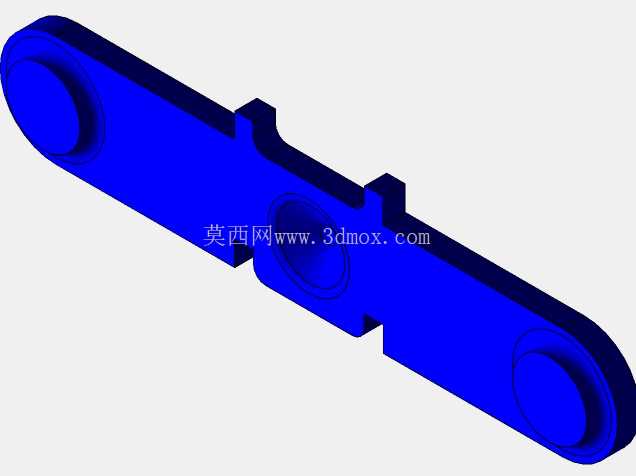

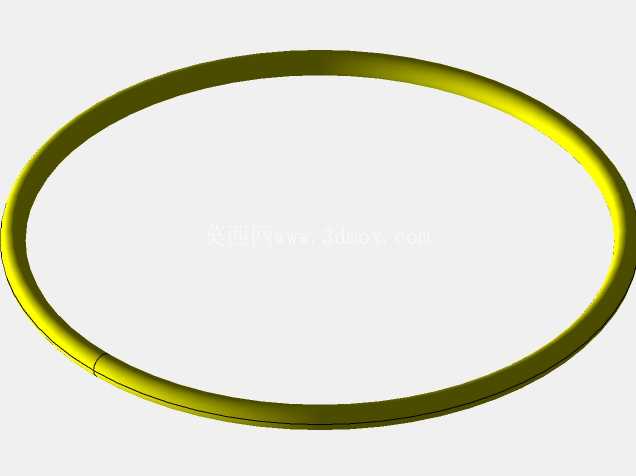

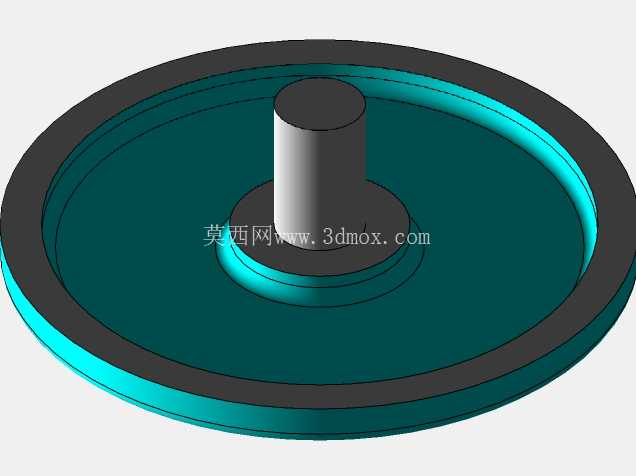

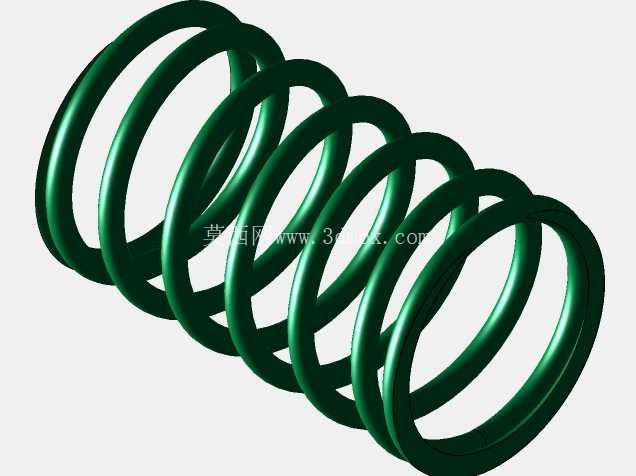

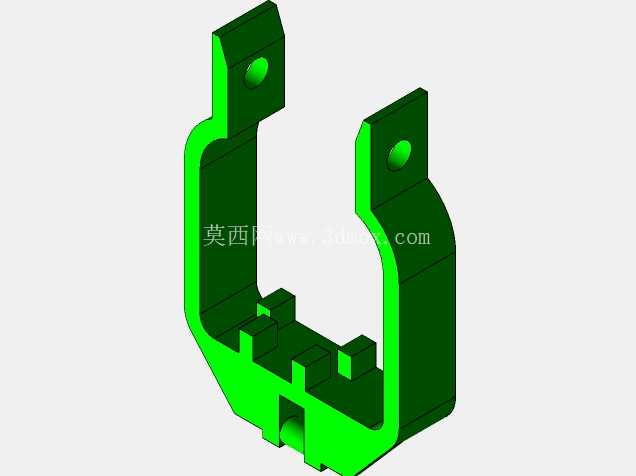

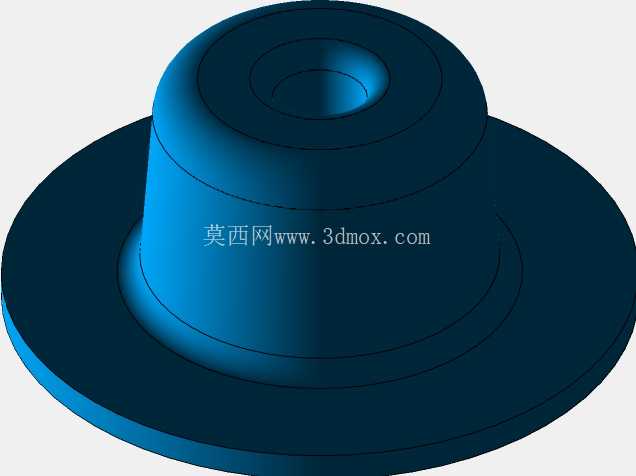

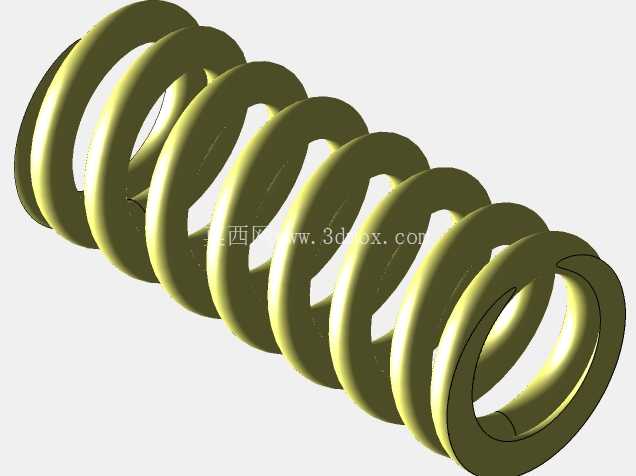

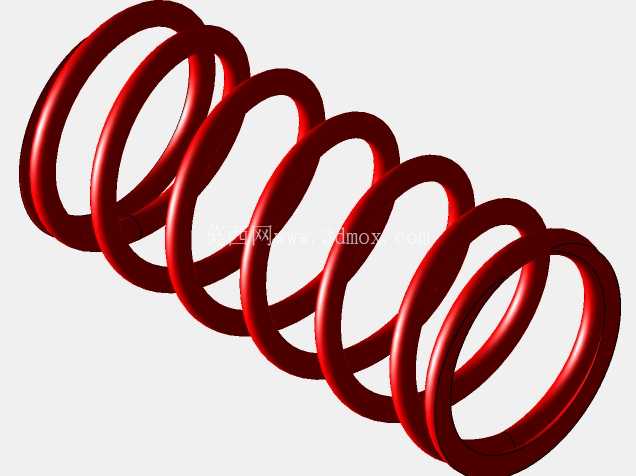

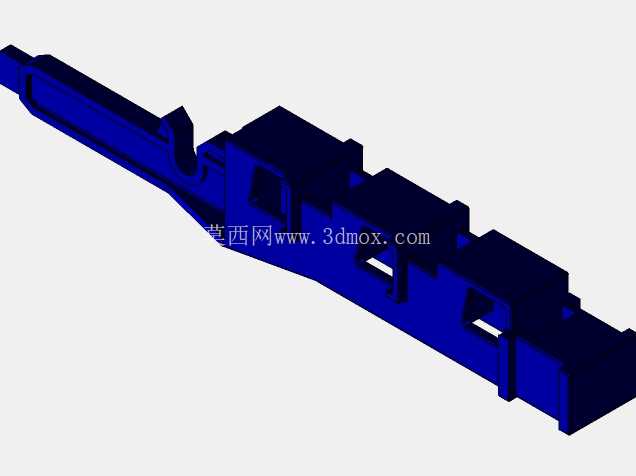

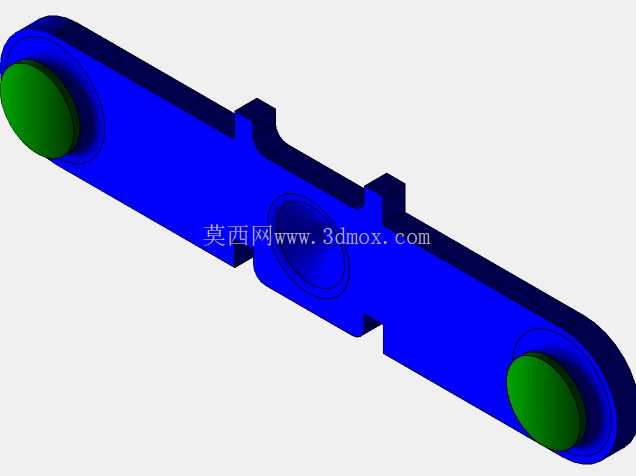

　　核心的压力感应单元采用丁腈橡胶材质的膜片作为压力感应元件，膜片下方直接与管路水压导通，上方抵靠校准弹簧，弹簧的预紧压力通过顶部的调节螺钉进行设定，相比传统的活塞式感应结构，膜片结构的运动摩擦阻力更小，压力触发的精度可以控制在0.02MPa范围内，不会因为长期使用出现活塞卡滞导致的压力失控问题。电气通断单元采用银合金触点的微动开关，微动开关的触发拨杆与膜片中心的顶杆直接联动，当膜片受水压推动向上位移达到设定行程时，顶杆推动拨杆触发微动开关动作，切断水泵供电回路；当水压下降膜片回位时，弹簧带动顶杆回落，微动开关自动复位接通水泵回路，整个通断过程没有中间传动间隙，动作响应延迟控制在0.1秒以内，不会出现水压波动导致的开关反复跳变问题。

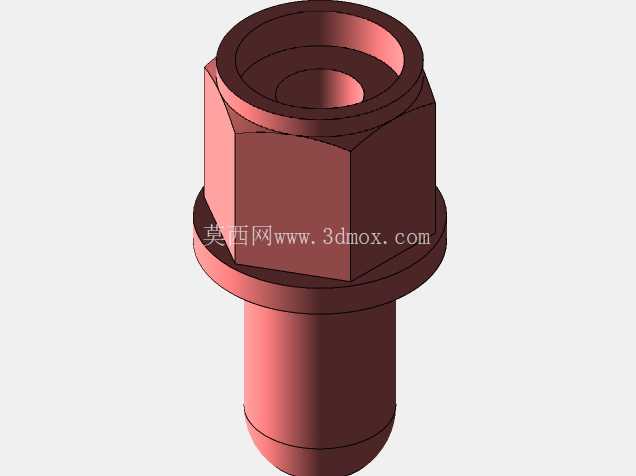

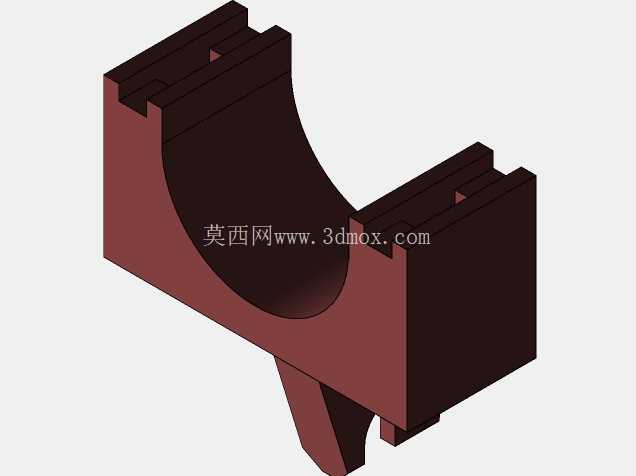

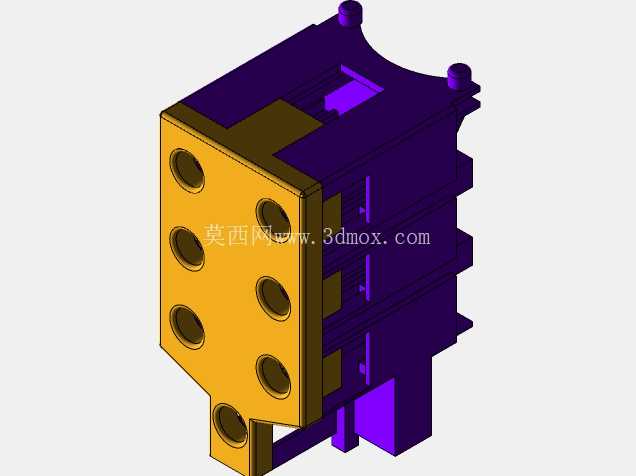

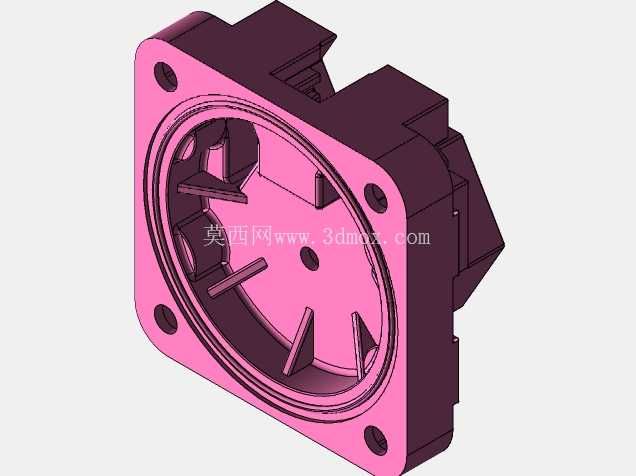

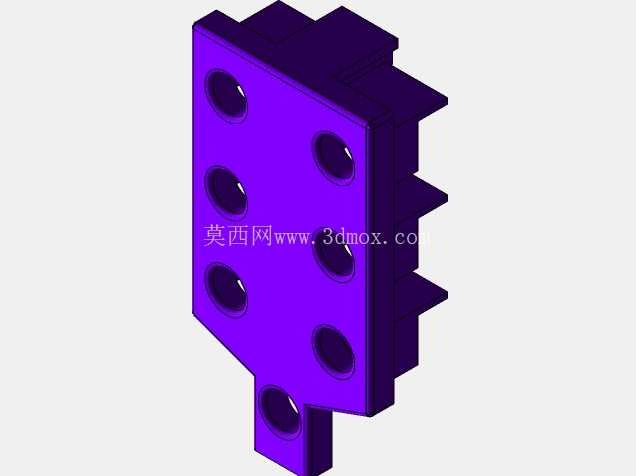

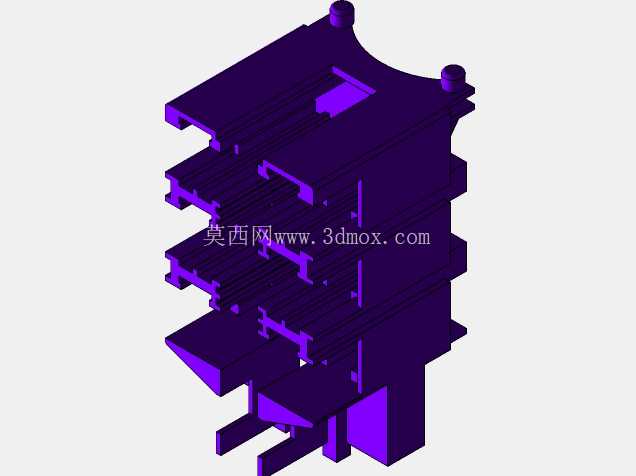

　　部件内部的所有导电部件都做了绝缘隔层设计，高压接线端与低压感应腔之间设置了绝缘挡板，即使出现膜片渗漏的极端情况，水也不会直接接触导电部件引发漏电风险。从安装边界来看，整个部件的主体外形为方正块状结构，外接压力采样口采用标准G1/4管螺纹，可以直接拧在水泵的出水端预留测压口上，不需要额外加装转换接头，整体安装完成后突出水泵外壁的尺寸不超过45mm，不会因为安装该部件导致水泵整体占用空间过大，适配绝大多数家用自吸泵、小型增压泵的安装空间要求。

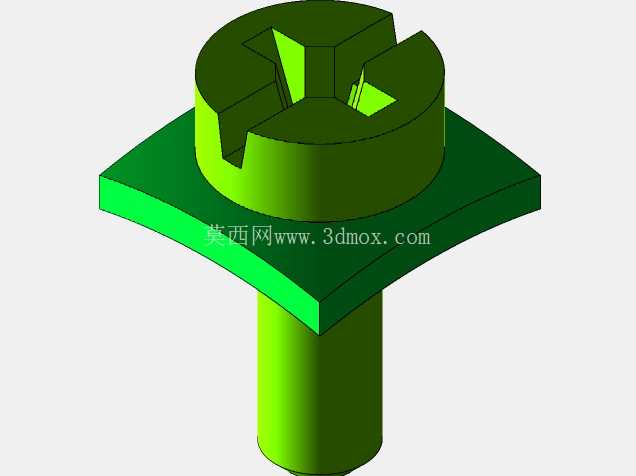

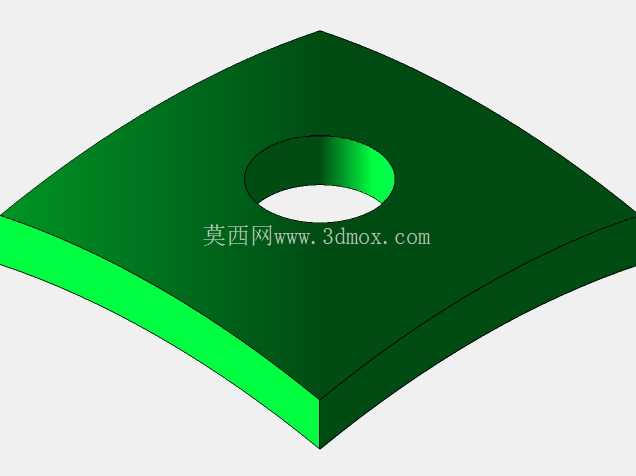

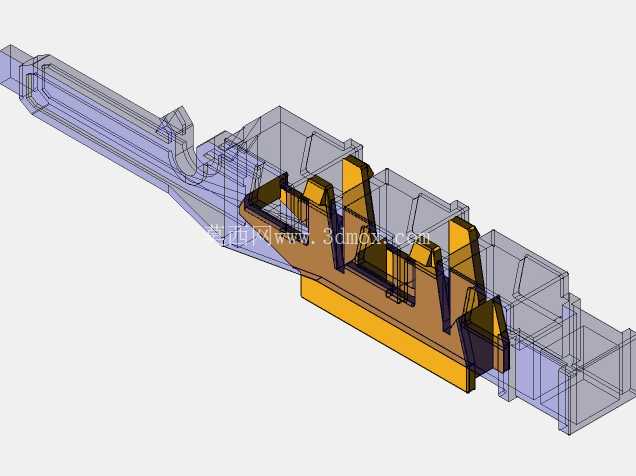

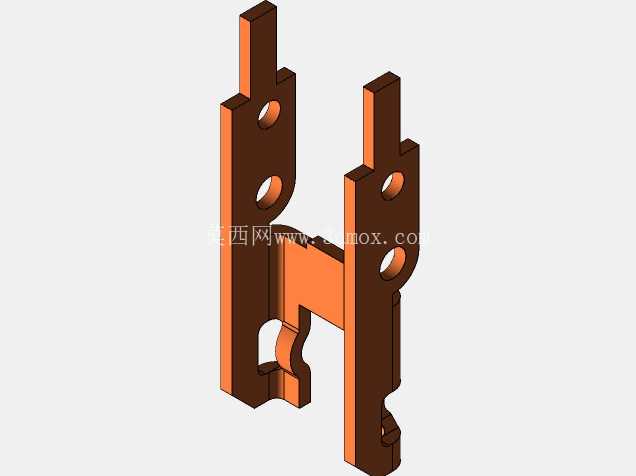

　　在实际选型适配时，需要注意该开关的压力调节范围覆盖0.1-0.5MPa，刚好匹配民用供水系统的常规压力区间，不适合用于高压供水回路或者气压回路的压力控制；内部弹簧的刚度经过匹配校准，长期使用过程中弹簧的弹力衰减率控制在5%以内，不需要频繁重新校准压力设定值。拆解结构中可以看到，所有运动部件之间都预留了足够的运动间隙，膜片的行程余量超过实际触发行程的30%，即使出现短时水压超调的情况，膜片也不会因为顶死出现永久变形；外壳内部的导流槽可以将意外渗入的积水从底部的排水孔排出，避免积水长期浸泡内部金属部件引发锈蚀。电气接线端采用螺丝压接结构，不需要焊接，现场接线时只需要将电源线剥去10mm左右的绝缘层，插入接线端子拧紧压接螺丝即可完成接线，降低了现场安装的操作难度。整个部件的所有塑料结构件都采用增强尼龙材质注塑成型，相比普通ABS材质，抗老化性能提升40%以上，可以在-10℃到60℃的环境温度范围内长期工作，不会因为夏季高温暴晒出现外壳变形，也不会因为冬季低温出现材质脆裂问题。
