立式蒸汽动力传动机械结构设计

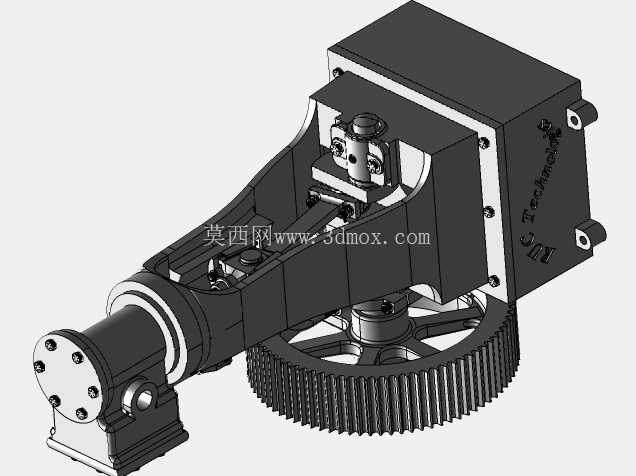

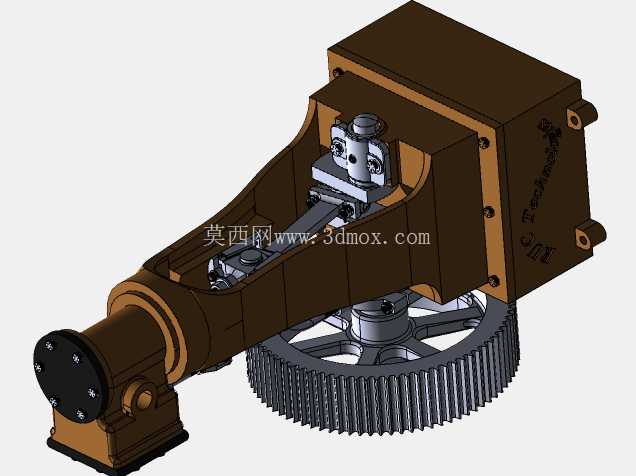

　　这套立式蒸汽动力结构，核心是将蒸汽的压力能转化为旋转机械能输出，在小型动力演示、复古动力装置复刻、教学实训台架搭建场景中有着明确的应用价值，不少职业院校的机械原理实训区、民间动力装置爱好者的自制项目里，都能看到同类型结构的实际应用。从功能实现逻辑来看，结构整体分为蒸汽做功腔体、传动转换组件、动力输出齿轮组三个核心模块，蒸汽进入腔体后推动活塞做往复直线运动，通过十字头结构连接的连杆将直线动作传递给曲轴，曲轴端集成的大模数直齿轮再把扭矩向外输出，整套传动链没有冗余的换向结构，动力传递路径短，机械效率损失控制在较低水平。设计过程中首先要考虑的是安装边界的适配性，整个结构采用卧式底座加立式腔体的布局，底座预留了四个对称的安装通孔，可直接固定在型材机架或者铸铁平台上，不需要额外设计转接支架，输出齿轮的中心高与常见的小型负载输入轴中心高保持一致，对接皮带轮、链轮等传动件时不需要额外调整高度差。腔体部分采用剖分式壳体设计，上半部分的盖板通过内六角螺栓紧固，后期拆解维护活塞密封件、检查配气机构动作时，只需要拆卸上盖即可，不需要将整个结构从安装位拆下，大幅降低了日常维护的工作量。

　　配气机构集成在腔体侧方的安装座上，和活塞动作通过凸轮联动，不需要额外设置独立的配气驱动轴，既压缩了整体的外形尺寸，也保证了配气相位和活塞行程的精准匹配，避免出现配气错位导致的动力不足或者反向冲击问题。传动部分的十字头导轨直接和壳体一体铸造成型，相比分体式导轨结构，装配时不需要反复调整导轨与活塞的同轴度，从加工源头就保证了运动精度，减少了连杆运行过程中的侧向分力带来的磨损。大直径输出齿轮采用辐条式结构，在保证轮齿强度满足扭矩传递要求的前提下，尽可能降低了旋转部分的惯量，启动时不需要克服过大的旋转阻力，蒸汽压力波动时也能保持更平稳的输出转速。

　　齿轮与曲轴的连接采用平键加锁紧螺母的固定方式，可承受频繁正反转带来的冲击载荷，不会出现长期运行后齿轮松脱移位的问题。曲轴的支撑位设置了两个滑动轴承，轴承座直接加工在壳体两侧的支撑壁上，润滑油可通过壳体上预留的油孔直接注入轴承配合面，日常润滑维护不需要拆解传动腔。整个结构的外部没有突出的尖锐棱角，所有连接螺栓的头部都沉入安装面以下，避免运行过程中剐蹭操作人员或者周边管线，外露的齿轮部分可根据实际使用需求加装防护盖板，防护盖板的安装螺孔已经预先在壳体对应位置加工完成，不需要二次钻孔攻丝。

　　在实际选型适配时，可根据输出扭矩的需求调整活塞直径和齿轮模数，现有结构的壳体壁厚预留了足够的加工余量，小范围调整参数时不需要重新制作壳体毛坯，能大幅缩短定制化改型的周期。这套结构的尺寸设计充分考虑了小型台架的安装空间限制，整体长度控制在常规台架的可用宽度范围内，高度方向不会遮挡台架上其他仪表、管线的安装位置，横向伸出的输出轴端预留了足够的装拆空间，更换传动件时不需要挪动周边其他设备。从建模逻辑来看，所有配合面都按照实际加工公差要求预留了配合间隙，运动部件之间不存在静态干涉，模拟运行时可直观看到活塞往复、连杆摆动、齿轮旋转的完整动作链，能直接用于运动原理演示、装配工艺模拟，也可作为同类小型蒸汽动力装置设计的参考蓝本，帮助设计人员快速完成初始方案的结构搭建，减少从零开始建模的重复工作量。
