旋转支撑连接组装结构设计

　　这套旋转支撑连接组装结构，常应用在中小型机电设备的动力传递末端、工装夹具的旋转工位以及小型输送线的转向衔接部位，核心作用是为回转类零件提供稳定的径向支撑与轴向定位，同时实现固定基座与回转部件之间的可靠连接，避免运转过程中出现偏摆、窜动等影响传动精度的问题。从实际使用场景来看，这类结构多适配转速不超过300rpm、径向载荷在中等区间的工况，比如小型皮带输送机的从动轮支撑、手动工装台的旋转轴定位、教学演示用传动机构的连接节点，不需要承受过大的冲击载荷，但对装配同轴度、连接可靠性有明确要求。

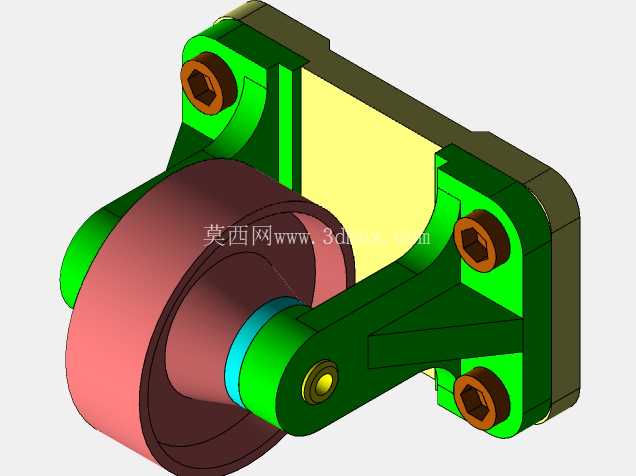

　　设计过程中首先考虑的是安装基座的适配性，绿色的支撑座采用L型弯折结构，背部的安装面预留了三个均匀分布的螺栓过孔，孔位的中心距按照常规型材安装基准设置，既可以直接固定在铝型材框架的T型槽面上，也能通过转接板安装在钢板焊接的设备机架上，安装面的平面度公差控制在0.05mm以内，保证装配后支撑座不会出现倾斜，避免后续回转轴出现别劲的问题。支撑座的臂部做了三角形加强筋结构，筋板的厚度根据载荷计算设置为基座壁厚的1.2倍，在不额外增加整体重量的前提下，提升臂部的抗弯强度，避免长期受径向载荷后臂部出现形变，导致回转中心偏移。

　　回转部分的红色轮体采用台阶式结构，大直径的外圆面可以直接套装橡胶圈、同步带轮或者摩擦轮，小直径的轴颈部位与支撑座的安装孔配合，配合公差选用H7/g6的间隙配合，既保证转动过程中不会出现卡滞，又能把径向跳动量控制在0.1mm以内，满足普通传动场景的精度要求。轴颈与支撑座孔之间预留了润滑脂填充空间，日常维护时可以通过支撑座侧面的注油孔补充润滑，降低转动副的磨损，延长结构的整体使用寿命。轮体与支撑座的连接部位设置了青色的耐磨衬套，衬套采用自润滑铜合金材质，不需要频繁加注润滑油也能保持较低的摩擦系数，同时避免钢质轴颈与支撑座本体直接接触造成的磨损失效，衬套磨损后可以单独更换，不需要整体更换支撑座或者轮体，降低后期维护成本。

　　端部的锁紧结构采用铜色的内六角螺栓加轴端挡圈的组合，螺栓拧紧后可以把轮体的轴向窜动量控制在0.03mm以内，同时不会对转动造成额外的阻尼，三个安装螺栓的规格统一选用M6内六角圆柱头螺钉，和市面上常规的安装工具适配，现场装配不需要准备特殊规格的扳手。整体结构的外形尺寸控制在紧凑区间，安装后突出基座的最大长度不超过120mm，宽度方向不超过80mm，不会占用过多的设备内部安装空间，适合在空间受限的小型设备内部布置。

　　装配逻辑上采用从基座到回转件再到锁紧件的分层装配顺序，首先把耐磨衬套压入支撑座的安装孔内，保证衬套端面与支撑座孔端面齐平，之后将轮体的轴颈插入衬套内，调整轮体的转动灵活性，确认无卡滞后装入轴端挡圈，拧紧端部的锁紧螺栓，最后再把整个支撑座组件通过三个安装螺栓固定到设备基座上，装配过程中不需要专用工装，普通装配工人按照作业指导书即可完成操作，装配耗时控制在5分钟以内，适合批量设备的组装作业。结构设计时充分考虑了加工工艺性，支撑座的所有棱角都做了R2的圆角处理，避免加工和装配过程中出现锐边划伤的问题，所有安装孔都做了倒角引导，螺栓拧入时不会出现螺纹错牙的情况，轮体的外圆面预留了0.2mm的加工余量，装配后如果有更高的同轴度要求，可以现场对轮体外圆进行精车修正，不需要重新制作零件。
