垂直轴风力机用非接触式磁力轴承结构

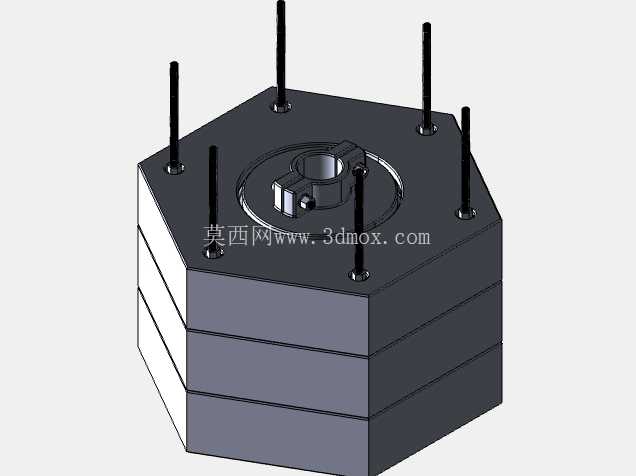

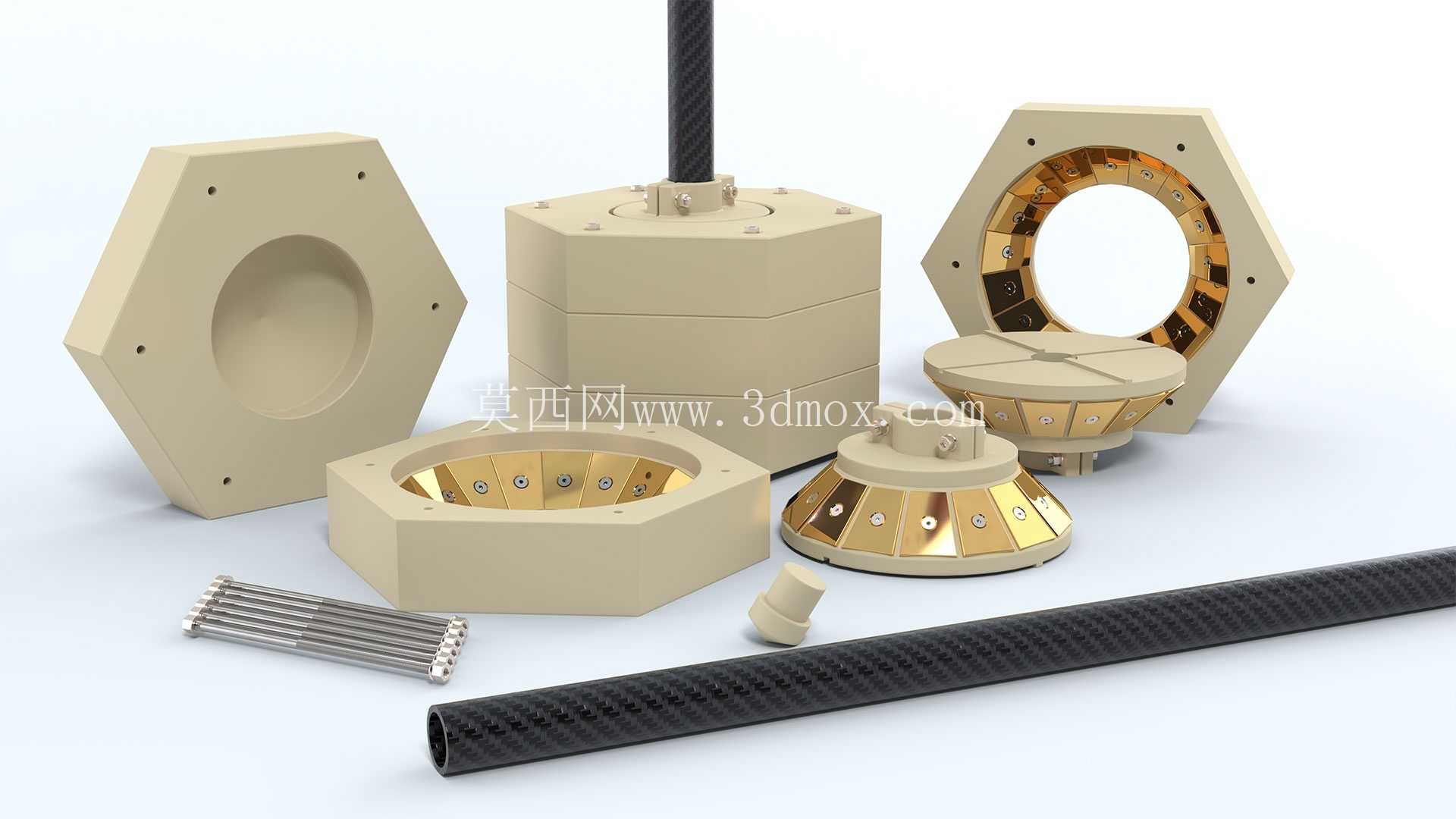

　　这套磁力支承结构主要面向小型垂直轴风力涡轮发电机的传动端设计，核心作用是替代传统接触式滚动轴承，解决低风速启动阶段摩擦阻力过大、长期运行磨损导致的维护成本高的问题。整套结构拆分后包含六角形上下支承座、环形磁钢安装架、中心定位轴套、轴向承载磁组、径向定位磁环以及配套的紧固件，所有结构件的安装边界都围绕小型垂直轴风机的主轴尺寸设计，适配外径30-50mm的碳纤维复合主轴，安装法兰采用六角形结构，相比圆形法兰在小尺寸机架上更易定位锁紧，六个安装孔均匀分布在法兰边缘，孔位公差按照IT7级设计，可直接适配市面上常见的小型垂直轴风机立柱安装面，不需要额外加工转接板。

　　从功能实现逻辑来看，这套结构采用轴向与径向磁路分离的设计思路，径向支承依靠内外环磁钢的同极斥力实现主轴的径向悬浮，轴向承载则依靠上下对置的环形磁组抵消风轮的自重与运行时的轴向气动载荷，磁钢安装槽的设计预留了0.2mm的胶接间隙，装配时可以使用耐高温结构胶完成磁钢的固定，避免高速旋转时磁钢脱出。考虑到3D打印的工艺特性，所有塑料结构件的壁厚均设计为2.5mm，加强筋的厚度为1.8mm，既保证打印时不会出现翘曲变形，也能满足运行时的结构强度要求，不需要额外做金属嵌件加固。

　　实际应用场景中，这类磁力轴承非常适合千瓦级以下的小型离网垂直轴风力发电机，尤其是安装在城市建筑屋顶、偏远地区供电基站的小型风机，这类场景下风机的维护频次极低，传统接触轴承在3-5年就会因为润滑脂失效、沙尘进入出现卡滞，而磁力轴承不存在机械接触，理论上只要磁钢不退磁就可以长期稳定运行，启动风速可以降低到1.5m/s以下，相比传统轴承结构的风机低风速发电效率提升40%以上。设计时特意将磁路做了闭合处理，减少磁场外泄对周边电子设备的干扰，磁组外侧的塑料壳体可以屏蔽大部分逸散磁场，不会影响风机自带的控制器、转速传感器等电子元件的正常工作。

　　安装边界方面，整套轴承组件的总高度为128mm，最大外径为180mm，上下法兰的安装孔中心距为150mm，装配时不需要复杂的专用工装，只需要先将下半部分支承座固定在风机机架顶端，穿入主轴后再扣合上半部分支承座，调整磁钢间隙到0.8-1.2mm之间即可锁紧固定，径向间隙的调整可以通过法兰上的微调螺钉实现，不需要拆解整个结构。配套的导向杆采用不锈钢材质，主要作用是在运输、极端大风工况下限制主轴的径向位移，避免磁钢因为过大的偏移量出现碰撞退磁，正常运行时导向杆与轴套之间存在1.5mm的间隙，不会产生接触摩擦。

　　从结构细节来看，磁钢安装架的隔磁设计采用了空气隔磁槽，每块磁钢之间都设计有2mm宽的空气槽，减少磁钢之间的磁短路，提升磁斥力的利用效率，上下磁组的对置面设计有1°的倾角，既可以保证轴向承载能力，也能在主轴出现小幅偏摆时自动回中，避免出现磁吸附卡滞的问题。所有塑料结构件都可以采用PLA或者PETG材料打印，对于户外使用场景，推荐使用添加了抗紫外线剂的ASA材料打印，能够耐受长期的日晒雨淋，不会出现快速老化脆裂的问题。
