外螺纹连接式中空管路接头结构设计

　　做机械结构设计快十年，经手的管路连接类零件没有一百也有八十，这次拆解的这款外螺纹中空接头，是气动、低压液压回路里最容易被忽略但又直接决定系统密封性的核心小件。很多刚入行的工程师选接头只看通径和螺纹规格，往往忽略了安装边界和受力结构的匹配，最后现场跑冒滴漏拆了重装，耽误的工期成本比零件本身高几十倍。

　　先从实际应用场景说，这类接头主要用在气源处理单元到执行元件的支路连接、小型液压站的回油管路、还有设备内部冷却循环水的外接端口，尤其是设备外壁需要走管线的位置，一端外螺纹拧入设备侧壁的预制螺纹孔，另一端的内孔直接对接软管或者硬管，不需要额外的转接座，能省掉不少安装空间。很多自动化设备的气动布局紧凑，阀岛到气缸的距离往往不到半米，用这种一体结构的接头比分体式的螺纹座加直通接头少两个密封点，泄漏概率直接降一半。

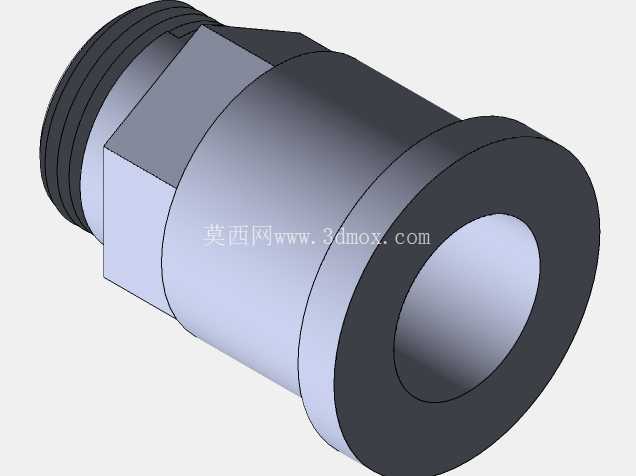

　　说回结构本身，这款接头的外形做了三段式设计，最外侧是外螺纹段，螺纹收尾的位置特意做了退刀槽，很多新手建模的时候容易漏这个结构，最后加工出来螺纹拧不到底，密封面贴不死，现场打生料带都没用。中间段是六方拧合结构，尺寸刚好对应标准开口扳手的咬合范围，不会出现扳手卡不住或者拧的时候打滑的情况，六方的厚度也做了加强，实际安装的时候用正常力矩拧紧不会出现棱边崩裂的问题，之前见过不少小厂做的接头为了省料把六方做的特别薄，现场工人用风炮一打直接裂成两半，整批件都报废。最内侧是法兰式贴合面，端面做了粗糙度要求，安装的时候配合紫铜垫圈或者O型圈，能完全贴合设备侧壁的安装面，就算设备运行有轻微振动，也不会因为螺纹松动出现渗漏。

　　设计思路上，这款接头走的是极简实用路线，没有多余的花哨结构，内孔是等径直通孔，没有做缩径或者扩口，流体经过的时候不会产生额外的压损，这一点对气动回路来说特别重要，很多接头为了做密封结构把内孔做的忽大忽小，压缩空气经过的时候产生紊流，不仅会带来额外的噪音，还会导致气缸动作的响应速度变慢，尤其是高速分拣设备上的气动回路，零点几秒的响应延迟就可能导致分拣出错。内孔的边缘做了0.2mm的倒角，安装软管的时候不会割破胶管内壁，之前遇到过因为接头内孔边缘太锋利，软管插进去运行半个月就被割破漏气，整台设备停机排查了半天才找到问题点。

　　安装边界这块，建模的时候特意把拧合后的预留空间算进去了，六方段距离设备安装面的间隙留了3mm，普通的开口扳手能直接伸进去拧紧，不需要用特制的薄扳手，后期维护的时候就算设备内部管线排的很密，也能顺利拆下来更换。外螺纹的长度是根据常用设备侧壁的厚度设计的，拧入后螺纹不会突出设备内壁太多，不会和内部的其他零件产生干涉，很多人设计的时候不注意螺纹长度，最后拧进去之后螺纹端顶到内部的管路或者电路板，造成短路或者管路弯折的问题。另外接头的整体同轴度做了严格控制，外螺纹和内孔的同轴度公差控制在0.05mm以内，对接硬管的时候不会出现别劲的情况，硬管安装后不会产生额外的安装应力，长时间运行也不会因为应力集中出现管路断裂的问题。

　　实际选型的时候，除了匹配通径和螺纹规格，还要注意工作介质的兼容性，这款接头的结构如果用不锈钢材质可以适配弱腐蚀性流体，用碳钢镀锌的话就只能用在普通气动和回油管路，密封垫圈的材质也要根据介质选，气动回路用丁腈橡胶就行，高温油路就要用氟橡胶垫圈。另外安装的时候拧紧力矩要控制在合理范围，不是拧的越紧越密封，力矩太大容易把螺纹拧滑牙，甚至把设备上的内螺纹孔拉坏，那维修起来就麻烦了，得重新攻丝甚至焊补后重新钻孔，得不偿失。

　　很多人觉得这种小接头没什么技术含量，其实越是这种基础零部件，越考验设计的细节功底，每一个倒角、每一段长度、每一个公差，都是从无数次现场故障里总结出来的，不是随便画个圆柱打个孔套个螺纹就能用的。做结构设计久了就明白，设备的稳定性从来不是靠那些高大上的核心元件堆出来的，往往就是这些不起眼的小零件，决定了整台设备的无故障运行时间。
