可补偿偏角的十字轴式万向传动关节

　　在各类需要跨轴线传递扭矩的传动链路中，这类十字轴式万向关节是解决两轴存在安装偏角、运行中动态位移问题的核心部件，常见于机床进给机构、轻工输送线、小型动力传输单元、农用机械传动端等场景，区别于刚性联轴器只能同轴安装的限制，这类关节可以在两轴轴线存在最大35度以内夹角的状态下稳定传递旋转扭矩，同时补偿安装过程中产生的同轴度误差，抵消设备运行中因机架振动、负载形变带来的轴端位移，避免轴系因额外附加弯矩出现轴承过早磨损、轴件疲劳断裂的问题。

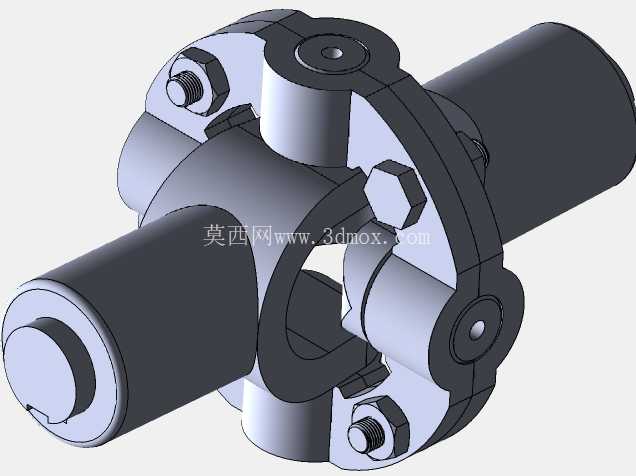

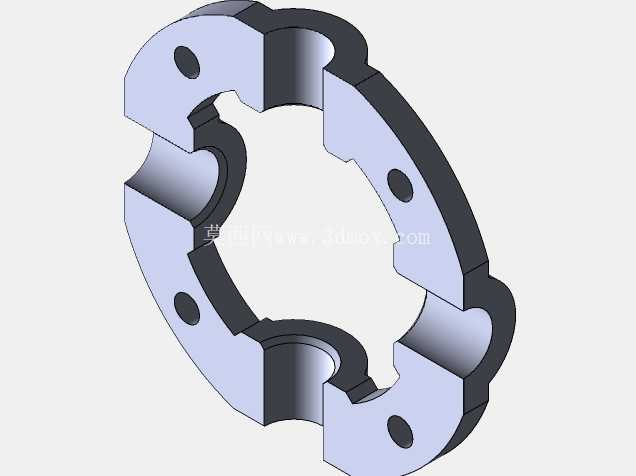

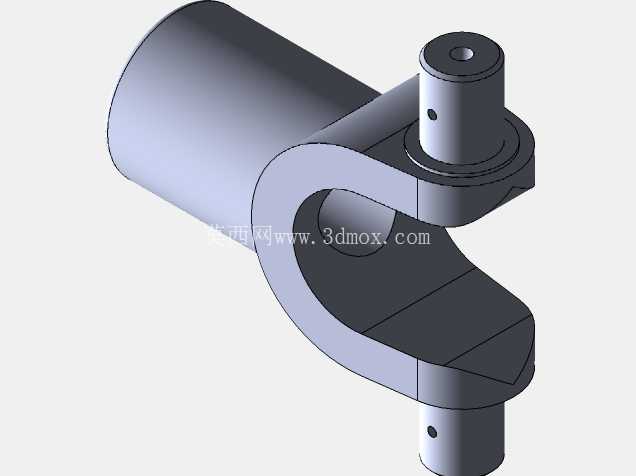

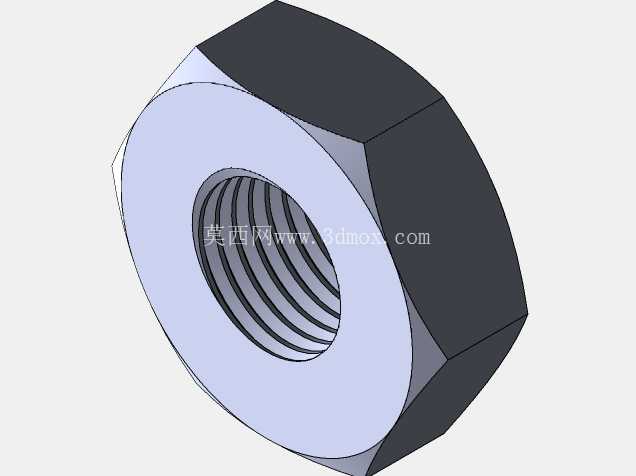

　　从结构设计逻辑来看，整个关节采用分体式组合结构，两端的轴叉分别对接主动轴与从动轴，中间通过十字形的传动销实现两个旋转自由度的解耦，十字轴的四个轴颈分别嵌入两侧轴叉的安装孔内，配合轴套减少转动过程中的摩擦阻力，外围采用螺栓锁紧的压盖结构对十字轴的轴向位置进行限位，避免高速旋转过程中轴销脱出，同时这种可拆卸的结构也方便后期对磨损的轴套进行更换，无需整体报废整个传动关节，降低设备运维的配件成本。设计过程中需要重点校核十字轴轴颈的剪切强度与压盖螺栓的预紧力矩，当传递额定扭矩时，十字轴的四个受力面需要均匀承载，避免单侧应力集中导致的轴颈断裂，同时轴叉的叉口开档尺寸需要与十字轴的安装长度精准匹配，预留0.02到0.05毫米的间隙保证转动灵活性，间隙过大会导致传动反向间隙增大，影响传动精度，间隙过小则会出现转动卡滞，低温环境下甚至会因热胀冷缩出现抱死问题。

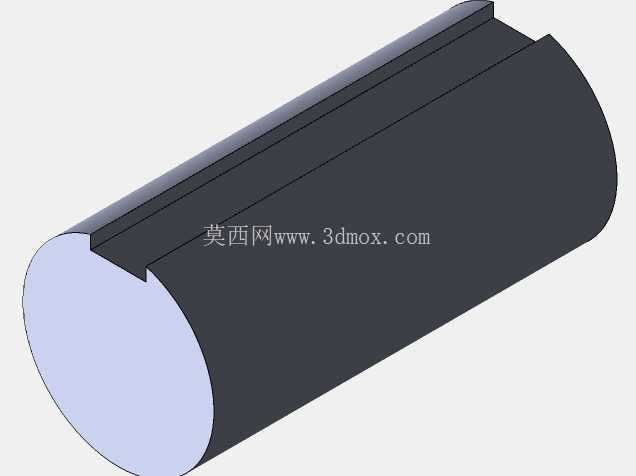

　　安装边界方面，这类关节的两端轴径采用标准圆柱轴伸设计，可配合键槽实现周向固定，也可根据安装场景选择顶丝锁紧的方式，整体径向最大轮廓尺寸为轴径的2.8倍左右，安装时需要预留足够的径向空间避免与周边机架、护罩产生运动干涉，轴向长度根据传递扭矩的大小分为不同规格，选型时需要确认两端轴的轴径尺寸、所需传递的额定扭矩、最大工作偏角三个核心参数，当工作偏角超过15度时，需要适当降低关节的额定负载使用，避免十字轴轴颈因偏角过大导致接触应力陡增，缩短部件使用寿命。实际运行过程中，这类万向关节的传动瞬时角速度会随着偏角的增大出现周期性波动，因此在高精度传动场景中，通常会成对使用两个万向节，通过中间轴连接并保证两端的偏角相等，抵消单关节带来的转速波动，保证输出端的转速平稳。

　　细节设计上，关节的所有外露金属部件都做了发黑防锈处理，适配多粉尘、轻度油污的工业车间环境，十字轴的轴颈表面做了淬火硬化处理，表面硬度达到HRC55以上，提升耐磨性能，压盖与轴叉的结合面采用定位止口设计，保证装配后十字轴的中心与两端轴的轴线交点重合，避免装配误差带来的额外振动。不同于带橡胶缓冲块的柔性联轴器，这类刚性万向关节不存在弹性元件老化失效的问题，可在更高的工作温度环境下使用，传递扭矩的效率也更高，适合长期连续运行的传动场景，在一些需要频繁正反转的传动链路中，这类关节的传动间隙可以通过选配耐磨轴套进行调整，将反向空程量控制在极小范围内，满足半精密级的传动需求。
