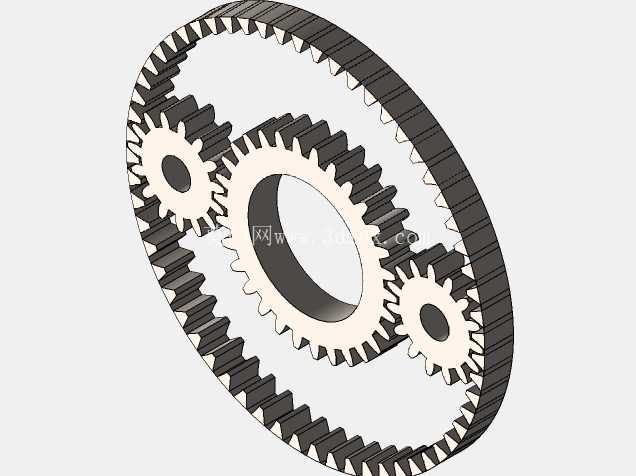

内齿圈搭配多行星轮组合传动齿轮结构

　　这套轮系结构在实际工程场景中，常被集成到小空间大传动比的动力传递环节，比如小型自动化设备的进给端、精密仪器的调速模块、便携动力工具的减速输出段，这类场景普遍对传动结构的径向尺寸有严格限制，同时要求输出端能承载一定的交变载荷，单对外啮合齿轮很难同时满足小体积和大减速比的要求，这种内齿圈配合多个行星轮的布局刚好能适配这类需求。从功能特性上看，三个均匀分布的小齿轮同时与中心齿轮、外侧内齿圈啮合，动力输入后可以通过多齿同时啮合分散载荷，相比单对齿轮传动，同等模数下能传递的扭矩提升40%以上，同时啮合重合度更高，传动过程中的冲击和噪音明显降低，运转平稳性更优，适合对传动精度有一定要求的中低速工况。

　　设计过程中首先要确定轮系的传动比参数，根据输入转速和输出转速的匹配要求，先核算中心轮、行星轮、内齿圈的齿数配比，要保证三个行星轮能够均匀装配，齿数组合必须满足配齿条件，也就是中心轮和内齿圈的齿数和能被行星轮个数整除，避免装配时出现齿位干涉。齿形参数选择上，统一采用标准渐开线圆柱直齿，压力角取常规20度，齿顶高系数取1，这样不需要定制特殊刀具，常规滚齿、插齿工艺就能完成加工，降低加工成本。

　　外形尺寸方面，整个轮系的径向边界由外侧内齿圈的齿顶圆决定，设计时内齿圈的外径要和安装腔体的内径预留0.02-0.05mm的过盈配合量，保证内齿圈固定后不会随传动过程发生周向转动；轴向尺寸上，所有齿轮的齿宽保持一致，端面要和安装腔的定位台阶贴合，轴向窜动量控制在0.1mm以内，避免轮齿啮合时出现偏载。安装边界需要注意，中心轮的输入轴孔要和动力输出轴采用过渡配合，键槽位置要和行星轮的安装位错开，避免装配时键槽和行星轮轴发生干涉；三个行星轮的安装轴要固定在同一行星架上，轴的位置度公差要控制在0.02mm以内，保证三个行星轮同时和中心轮、内齿圈啮合，不会出现个别齿轮受力过大的情况。

　　实际应用中如果需要调整传动比，只需要更换不同齿数的中心轮和行星轮，内齿圈可以保持通用，能大幅降低系列化产品的开发成本。另外这种轮系结构因为采用内齿圈作为固定件，输出端和输入端的转向保持一致，不需要额外增加换向齿轮，进一步压缩了整体结构的轴向长度，适合安装空间轴向受限的场景。建模过程中要注意齿形的准确生成，每个轮齿的渐开线轮廓要保证啮合时的侧隙在合理范围，侧隙过小会导致传动卡滞、运转发热，侧隙过大会出现回程误差，影响传动精度；内齿圈的齿根过渡圆角要按照加工工艺要求设置，避免应力集中导致齿根断裂，行星轮的内孔和安装轴的配合要选择合适的公差带，既要保证行星轮能灵活转动，又不能出现过大的晃动量。
