带轴一体化直齿传动齿轮轴结构

　　在常规的中小载荷动力传递场景中，齿轮与传动轴分体装配的结构往往会面临配合间隙累积、同轴度偏差、键连接应力集中等问题，尤其是在转速波动较大、启停频繁的传动链路里，分体结构的连接失效风险会随运行时长增加逐步上升，而齿轮轴一体化的结构设计，正是针对这类工况给出的成熟解决方案。这款齿轮轴将直齿圆柱齿轮与阶梯传动轴整合为单一整体构件，从根源上消除了齿轮与轴之间的装配误差环节，能在紧凑的安装空间内实现稳定的扭矩传递，常见于小型减速箱、电动工具传动端、轻工设备进给机构、小型输送线驱动单元等场景，适配中等转速、平稳载荷的动力传输需求。

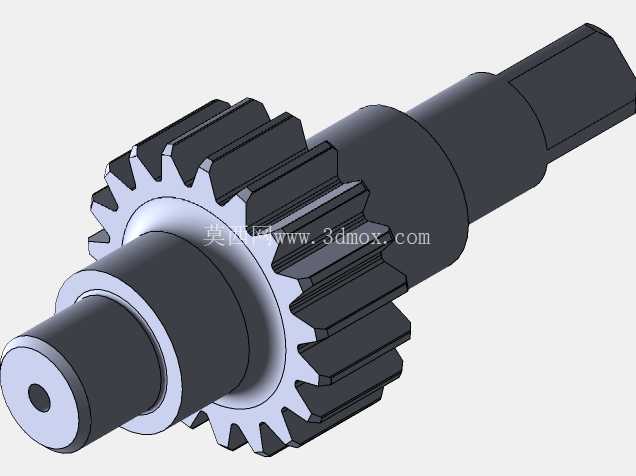

　　从结构设计逻辑来看，齿轮段设置在轴身中部位置，两侧的阶梯轴段分别承担不同功能：直径较大的轴段靠近齿轮一侧，主要用于安装支撑轴承，为整根轴提供径向定位基准，轴肩端面可作为轴承内圈的轴向定位面，保证轴承安装位置的精度，避免齿轮运行过程中出现轴向窜动；直径较小的一端轴段为动力输入端或输出端，端部设计的内孔可用于安装定位销，或是穿入锁紧螺钉实现与外接传动件的周向固定，部分同类型结构也会在该端加工扁位、键槽来适配不同的连接需求，具体结构可根据实际传动链路的接口形式调整。

　　齿形部分采用标准直齿圆柱齿轮齿形，齿向与轴线平行，加工时可通过滚齿、插齿工艺一次成型，齿部与轴身的过渡位置设计有圆角，避免热处理及受力时出现应力集中导致的齿根断裂问题，齿宽尺寸根据额定传递扭矩核算确定，保证齿面接触强度与齿根弯曲强度满足工况载荷要求，不会在峰值扭矩下出现断齿、齿面过度磨损的问题。安装边界方面，整根轴的轴向定位依靠两侧轴肩与轴承配合实现，安装时需先将支撑轴承压装到两侧对应轴段，再将整个组件装入箱体的轴承座孔内，齿轮段的外圆尺寸需与箱体内腔预留足够的安全间隙，避免运行过程中齿顶与箱体发生剐蹭；输入端的轴伸长度需匹配外接联轴器、带轮或其他传动件的安装深度，端部内孔的位置与外接件的定位结构对齐，保证周向固定可靠，不会出现传动打滑的情况。

　　实际选型应用时，需根据传动链路的传动比、额定扭矩、转速范围匹配对应的齿轮参数，包括模数、齿数、压力角等核心参数，同时核算轴的各段直径是否满足扭转强度、弯曲强度要求，尤其是齿轮所在位置的轴段挠度，需控制在允许范围内，避免因轴变形导致轮齿啮合偏载，加剧齿面磨损、降低传动平稳性。相较于分体式的齿轮与轴装配结构，一体化齿轮轴的零件数量更少，装配环节更简单，整体刚性更好，在安装空间受限、对传动同轴度要求较高的场景下优势明显，不过这类结构也存在一定的局限性：当齿部出现磨损或断齿失效时，整根轴都需要更换，维护成本略高于分体结构，因此更适合载荷平稳、维护周期较长的传动场景，在设计阶段也需要根据实际工况的载荷特性、维护条件综合判断是否选用这类一体化结构。建模过程中，需要重点保证齿形参数的准确性，以及各轴段的同轴度公差，轴肩过渡圆角、退刀槽等工艺结构不能遗漏，避免后续加工时出现无法加工、应力集中等问题，同时各配合面的尺寸公差、表面粗糙度要求需要在工程图中明确标注，保证加工完成的零件能满足装配精度要求，实现平稳的动力传递。
