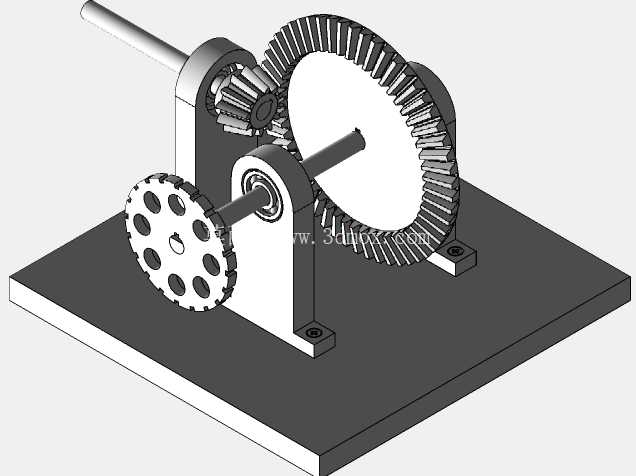

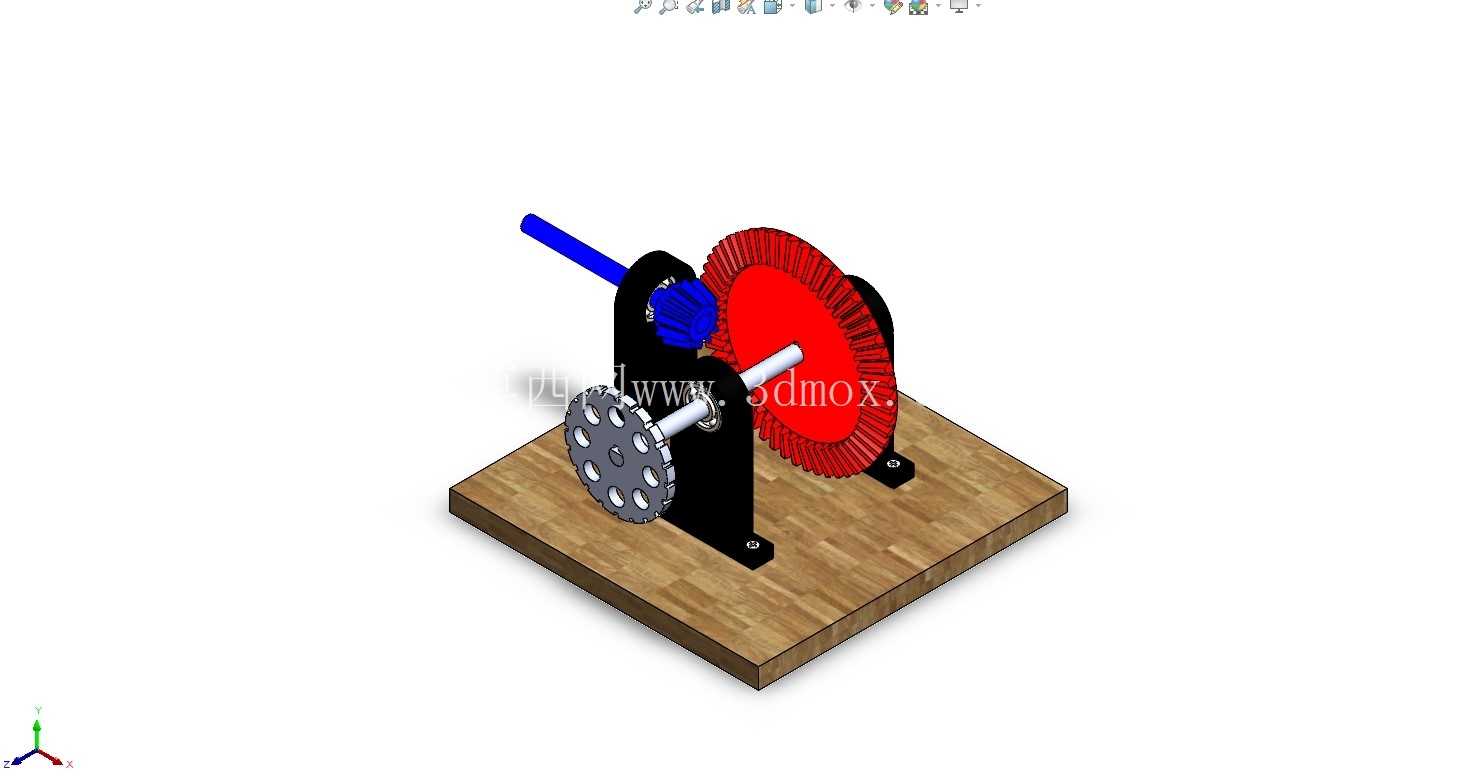

这套锥柱组合齿轮传动结构,常见于中小功率的动力换向传动场景,比如轻工输送设备的动力转向单元、小型机床进给机构的传动端、农用机具的动力分路输出部位,核心作用是在紧凑安装空间内完成相交轴与平行轴的复合动力传递,改变动力传输方向的同时匹配合理的传动比,满足设备端的转速扭矩输出需求。从结构设计逻辑来看,整套机构采用底板集成安装的形式,所有支撑轴承座直接固定在平整安装基板上,安装基准统一,现场装配时不需要额外做复杂的同轴度找正,只要将基板固定在设备预设安装位即可完成主体定位,大幅降低现场装配的调试难度。

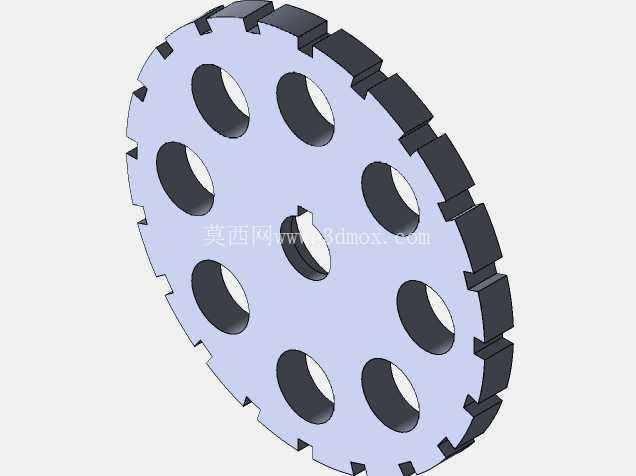

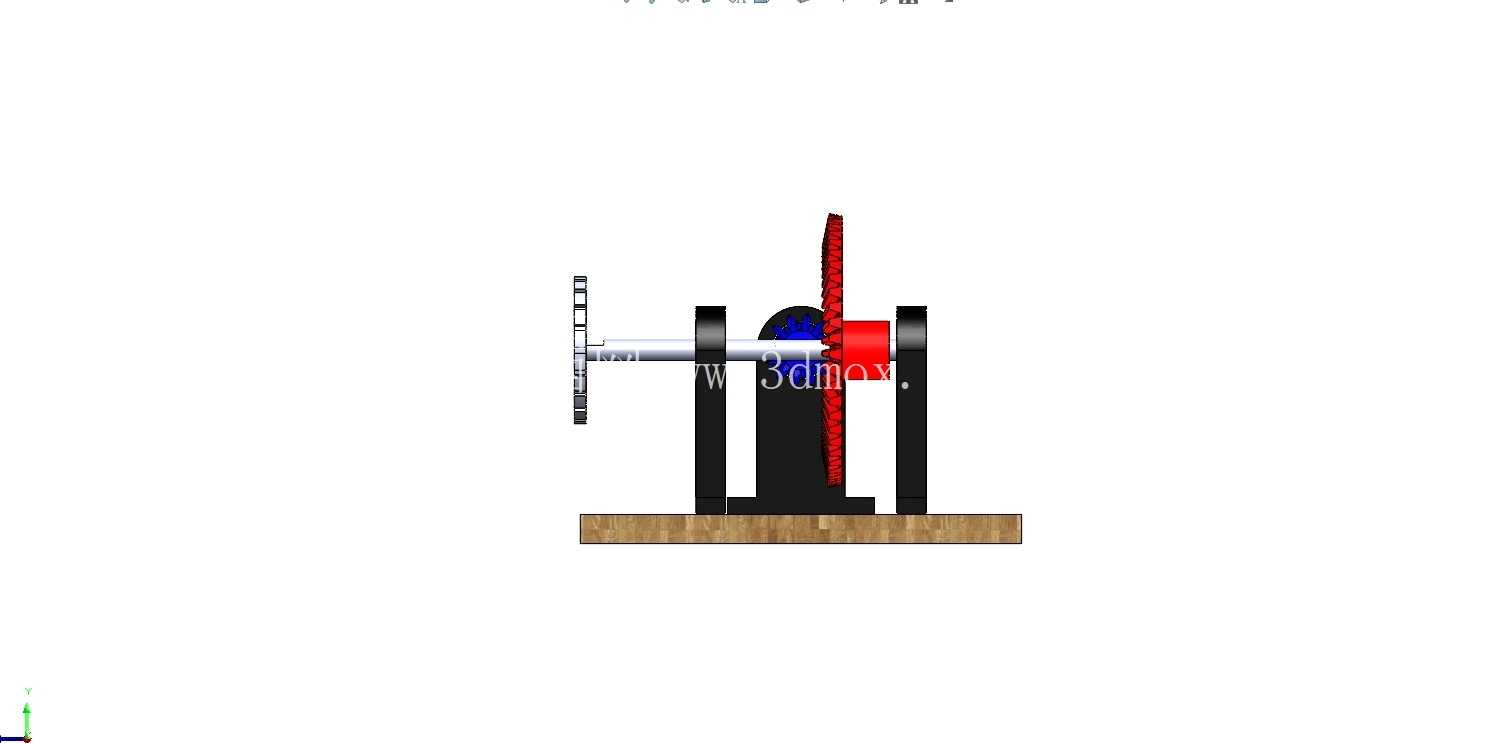

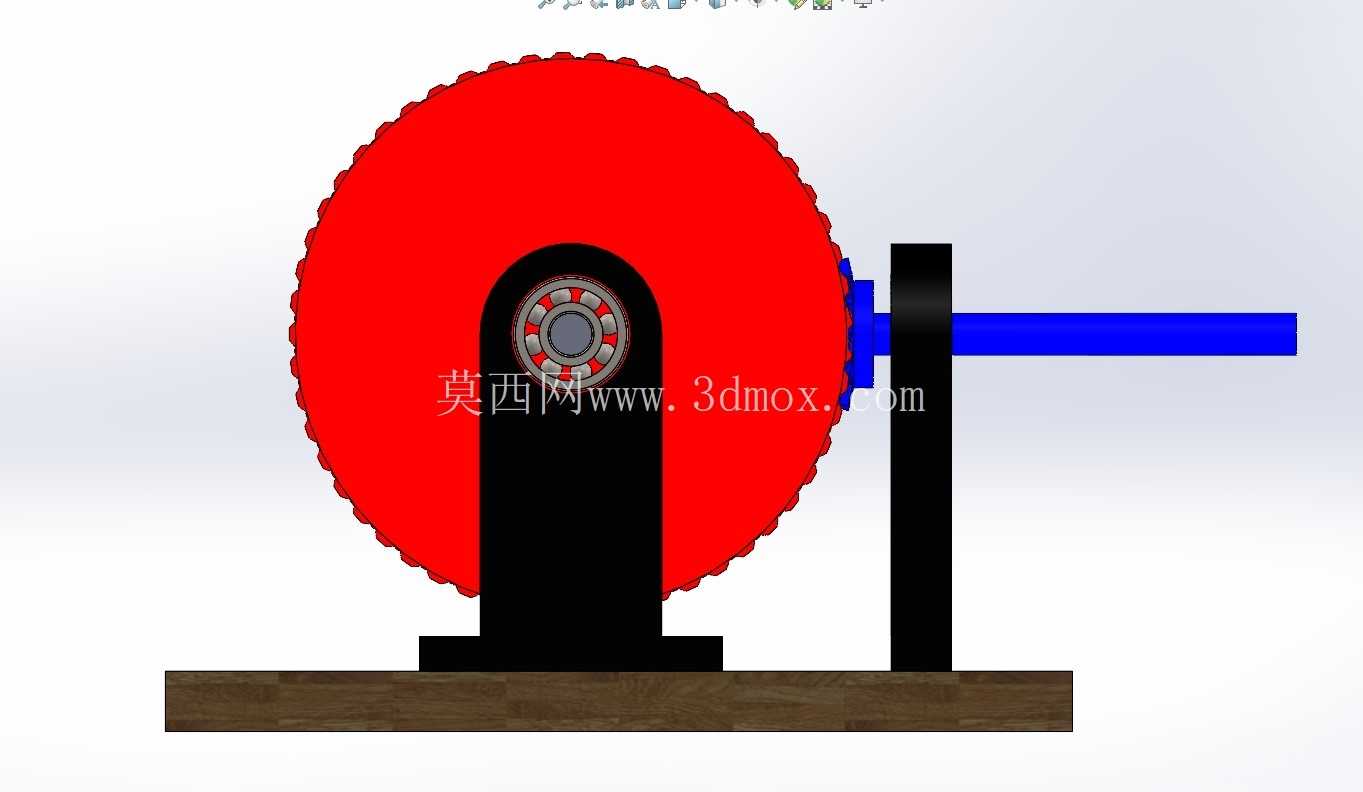

轴系部分一共设置两根传动轴,第一根轴为动力输入轴,轴端安装小直径锥齿轮,与大直径从动锥齿轮啮合完成90度方向的动力换向,从动锥齿轮与带孔圆柱齿轮同轴固定在第二根传动轴上,第二根轴同时向外输出动力,也可通过轴端的圆柱齿轮与下游平行轴齿轮啮合,实现二级平行轴传动,兼顾换向与减速的双重功能。支撑结构全部采用立式轴承座搭配深沟球轴承的形式,轴承座通过内六角螺栓固定在基板上,轴承内圈与轴采用过盈配合、外圈与轴承座孔过渡配合,既可以承受齿轮啮合产生的径向载荷,也能抵消锥齿轮啮合时产生的轴向分力,避免轴系运行时出现窜动。齿轮参数设计上,锥齿轮副采用直齿锥齿轮结构,加工难度低,装配调整方便,适合中低速、载荷平稳的传动场景,啮合间隙可通过轴端的挡圈与轴承座的调整垫片进行微调,保证啮合接触斑点处于齿面中部,降低运行噪音与齿面磨损;圆柱齿轮采用辐板式带减重孔结构,在保证轮齿强度与轮毂连接刚度的前提下,尽可能降低齿轮自身重量,减少轴系转动惯量,提升传动响应速度,减重孔沿轮辐圆周均匀分布,也方便装配时的吊装与对位。

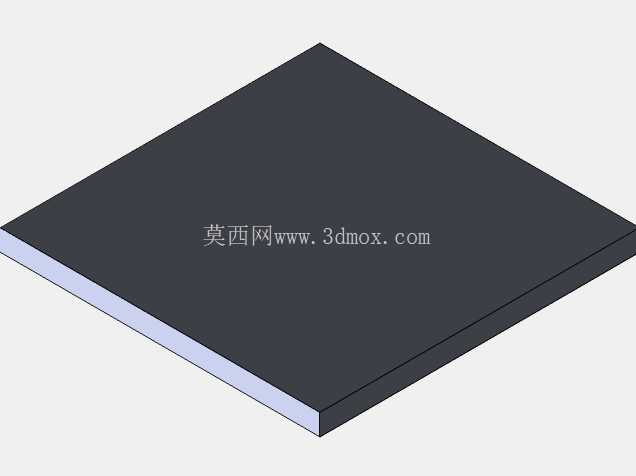

安装边界方面,整套机构的安装基板为矩形平板结构,四个角设置沉头安装孔,孔位间距符合通用小型传动单元的安装尺寸规范,可直接适配多数轻工设备、小型实验装置的安装台面;输入轴与输出轴的轴伸长度、轴径都采用标准系列尺寸,可直接匹配标准联轴器、带轮等外接传动件,不需要额外做轴头改造。实际运行过程中,锥齿轮副负责将水平输入的动力转换为垂直轴方向的转动,再通过同轴的圆柱齿轮将动力传递给平行轴输出端,整套传动链的传动比可根据实际需求调整锥齿轮与圆柱齿轮的齿数搭配,既可以实现大减速比的低速大扭矩输出,也可以搭配等齿数齿轮实现等速换向传动。
设计时特意将两个啮合副的润滑空间预留充足,轴承座与齿轮之间留有足够的间隙,可填充润滑脂或者加装简易润滑油罩,避免高速运行时齿面干磨,延长齿轮与轴承的使用寿命。所有零部件的加工公差都按照通用机械传动的精度等级选取,齿轮精度选8级精度,完全满足中低速传动的平稳性要求,加工成本可控,适合批量配套应用。轴上零件全部采用轴肩与轴端挡圈实现轴向定位,周向通过平键传递扭矩,结构简单可靠,拆卸维护时只需要拆下轴端挡圈就可以依次卸下齿轮、轴承等零件,后期更换易损件非常方便,不需要复杂的专用工具。
