多旋翼无人机用MAD5008外转子无刷电机结构

　　在多旋翼无人机的动力系统选型与结构适配环节，外转子无刷电机的结构合理性直接决定整机的动力冗余、悬停效率与飞行可靠性，这款适配中型多旋翼平台的驱动电机，在结构设计上围绕低空作业场景的实际需求做了多维度的工程优化。从实际应用场景来看，这类电机主要搭载于起飞重量在1.5kg-3kg区间的多旋翼无人机，覆盖航拍测绘、电力巡检、农业植保小载荷作业等常见民用无人机领域，区别于小尺寸穿越机电机追求高转速爆发的设计取向，该结构更侧重中低转速区间的扭矩输出效率，匹配常见的15寸-18寸螺旋桨时，能在悬停工况下保持较低的工作电流，减少动力电池的无效损耗，延长单架次的有效作业时长。

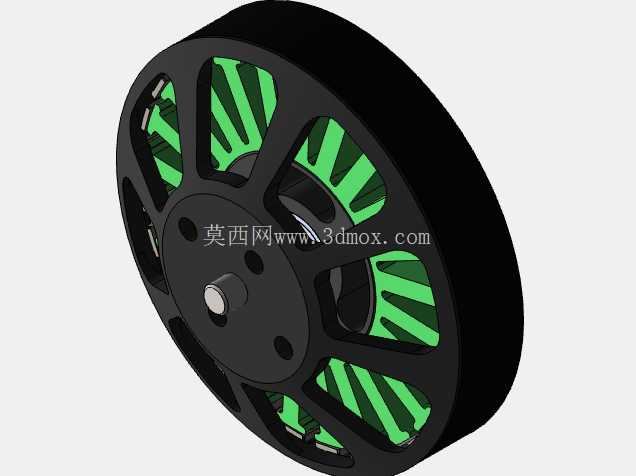

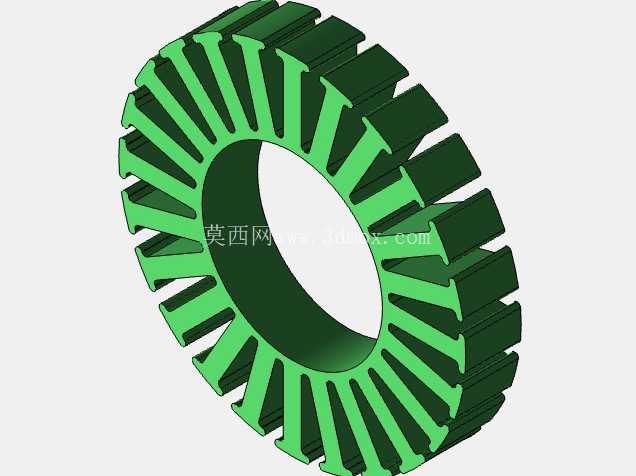

　　从功能特性层面拆解，该电机采用外转子结构布局，转子外壳直接与螺旋桨安装座集成，省去了传统内转子结构所需的额外传动减速组件，动力输出路径更短，传动过程中的机械损耗被控制在极低水平，同时外转子的旋转外壳自带导流散热作用，电机持续工作时，转子外壳随桨叶同步旋转，能带动周围空气快速流过定子绕组表面，带走大负载工况下产生的热量，避免绕组因持续高温出现退磁、绝缘层老化等问题，提升长时间作业的稳定性。定子部分采用多槽集中绕组布局，绕组排布紧密，槽满率控制在合理区间，既保证了铜线的有效填充率提升磁电转换效率，也给绕组浸漆、绝缘处理预留了足够操作空间，定子铁芯采用高导磁硅钢片叠压而成，叠片间做绝缘处理，能有效降低交变磁场下的涡流损耗，减少电机工作时的无效发热。

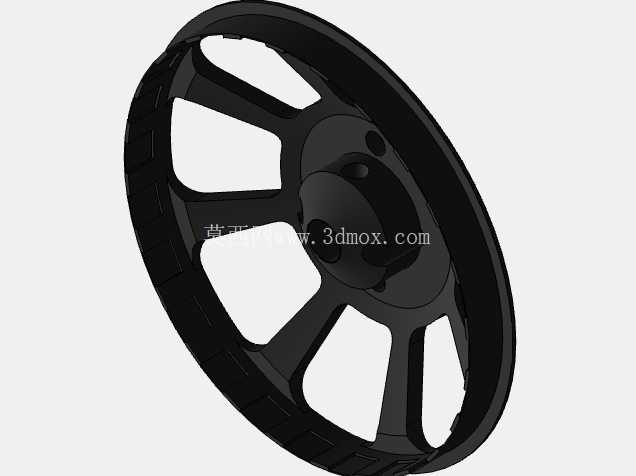

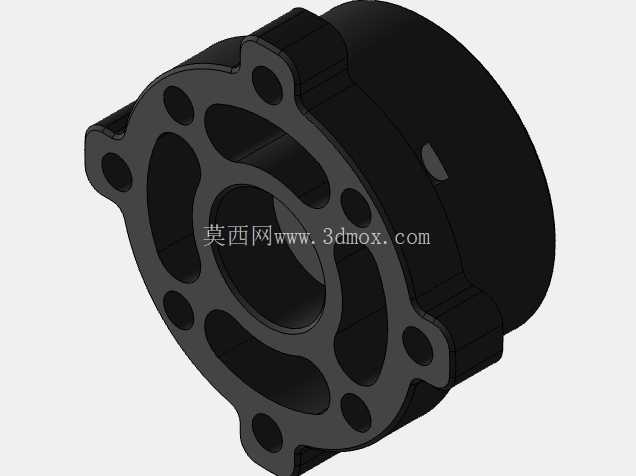

　　在设计思路的落地层面，这款电机的安装接口做了通用化适配，电机底座预留的四个安装孔位匹配市面上绝大多数主流无人机机臂的标准安装孔距，安装面做了平面度精加工处理，能保证电机安装后与机臂端面完全贴合，避免飞行过程中因安装面不平整产生的振动传导至机身，影响飞控传感器的采样精度。输出轴采用高强度不锈钢材质，轴径尺寸匹配常用的螺旋桨快拆座规格，轴端的定位台阶能保证螺旋桨安装后同轴度偏差控制在极小范围内，减少高速旋转时的动不平衡量，降低整机振动水平。转子外壳采用轻量化高强度铝合金加工而成，外壳表面做了硬质阳极氧化处理，既提升了外壳的耐磨、抗腐蚀性能，能适应野外作业时遇到的降雨、扬尘等复杂环境，也通过合理的镂空结构设计，在保证结构强度的前提下尽可能降低转子自身的转动惯量，让电机的油门响应速度更快，飞行姿态调整时的动力跟进更及时。

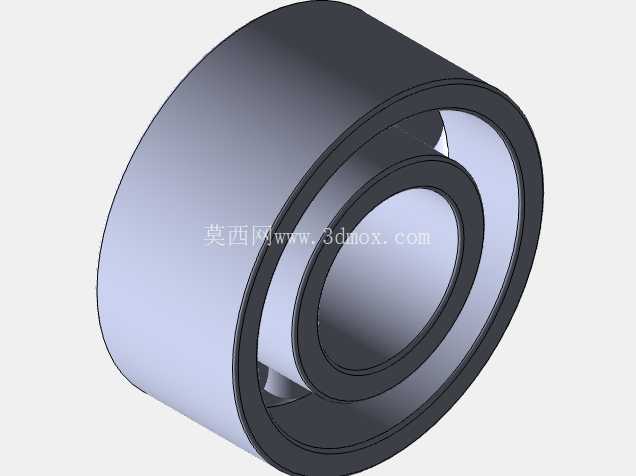

　　从安装边界与尺寸适配角度看，该电机的径向尺寸控制在适配常规碳纤机臂的安装范围内，不会因为电机直径过大导致机臂安装空间不足，轴向尺寸经过优化，安装后电机整体突出机臂的长度不会影响螺旋桨的旋转间隙，避免桨叶旋转时与机臂、机身结构产生干涉。电机内部的轴承采用双轴承支撑布局，两个轴承分别布置在输出轴的上下支撑位，能承受螺旋桨旋转时产生的径向拉力与轴向载荷，即使在无人机做大机动飞行动作、遇到突发气流冲击时，轴承也能保持稳定的支撑精度，不会出现轴窜、晃动等问题，延长电机的整体使用寿命。绕组出线端做了固定与防护处理，出线位置预留了足够的线长，方便用户根据实际机臂走线需求调整接线长度，接线端的焊盘做了加大处理，能承受大电流通过时的发热，避免长时间大负载工作时出现焊锡融化、接线脱落的故障。

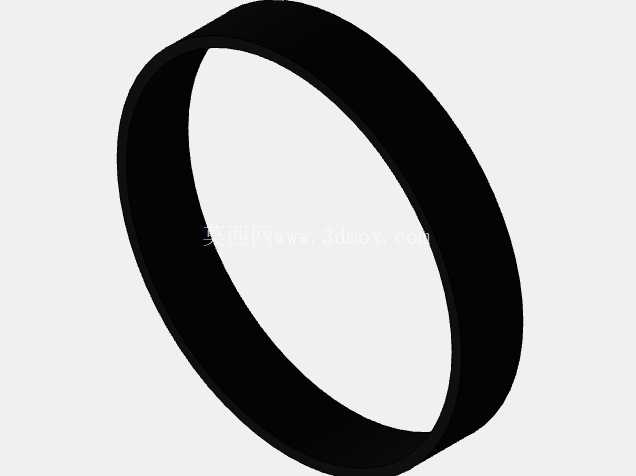

　　在结构细节处理上，电机转子与定子之间的气隙宽度经过反复校核，既保证气隙足够小以提升磁通量利用率，也预留了足够的安全间隙，避免因加工公差、飞行时的结构形变导致转子与定子发生扫膛故障。电机内部的磁钢采用高牌号钕铁硼材质，磁钢表面做了防腐镀层处理，磁钢与转子外壳之间采用耐高温结构胶粘接固定，同时在磁钢两端做了限位结构，防止电机高速旋转时磁钢受离心力作用出现移位、脱落的问题。底座部分的走线槽做了圆角处理，避免尖锐边角磨损电源线的绝缘层，安装孔位内嵌了金属衬套，反复拆装螺丝时不会出现铝合金螺纹滑牙的问题，提升电机的可维护性。
